17. 小新利用图章 4 - 5 甲所示的装置进行“探究平面镜成像的特点”实验。选用的主要器材有薄玻璃板、两支完全相同的蜡烛 A 和 B、白纸、刻度尺和黑色纸板等。

(1)实验时用薄玻璃板替代平面镜的目的是便于确定像的位置。
(2)实验中将玻璃板竖立在白纸上，把点燃的蜡烛 A 放在玻璃板前，可以看到它在玻璃板后的像。把未点燃的蜡烛 B 放在玻璃板后移动，直到看上去它与蜡烛 A 的像完全重合，说明蜡烛 A 的像与蜡烛 A大小相等。

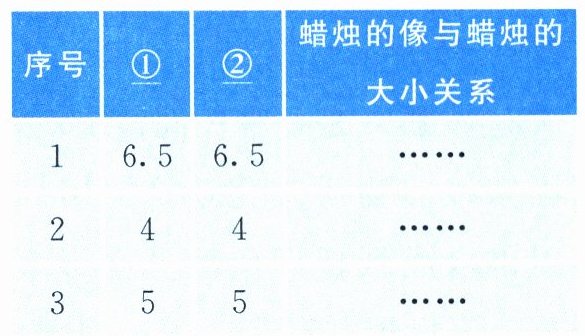

(3)多次改变蜡烛 A 的位置，并移动蜡烛 B 确定像的位置，每次标记出蜡烛 A 和它的像的位置(图章 4 - 5 乙)。表章 4 - 2 是小新设计的实验数据表格，其中①②两处的内容应为：
①蜡烛到玻璃板的距离/cm；
②蜡烛的像到玻璃板的距离/cm。
(4)分析实验数据得出，蜡烛 A 的像和蜡烛 A 到玻璃板的距离相等。
(5)将黑色的纸板放在玻璃板与蜡烛 B 之间，小新在蜡烛 A 侧能(选填“能”或“不能”)观察到蜡烛 A 的像。

答案： 17.
(1)便于确定像的位置
(2)大小相等
(3)①蜡烛到玻璃板的距离/cm
②蜡烛的像到玻璃板的距离/cm
(4)相等
(5)能
