《2025年新课程实践与探究丛书八年级物理上册人教版》

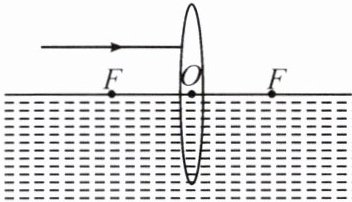

17. 如图所示放置一个凸透镜,凸透镜的主光轴恰好与水面相平,$ F $ 是凸透镜的焦点,一条光线经凸透镜折射后会在水面发生反射和折射,请画出此过程的光路图。

答案：
如图所示:　　　　　

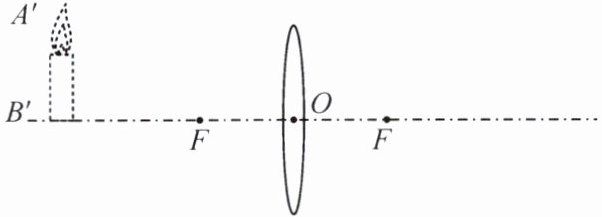

18. 如图所示,$ F $ 为凸透镜的焦点,$ O $ 为其光心,点划线为凸透镜的主光轴,$ A'B' $ 为蜡烛经凸透镜所成的虚像,请利用作图的方法画出蜡烛 $ AB $。

答案：

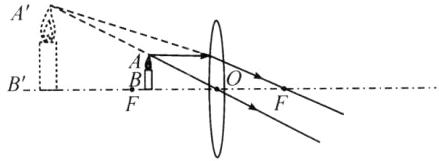

如图所示:　　　

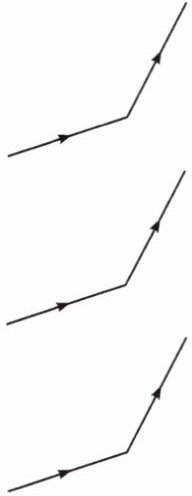

19. 如图所示,请在适当的位置补充一个光学器材(平面镜、凸透镜、凹透镜),使各光路均成立(补充平面镜的,应画出法线；补充凸透镜、凹透镜的,应画出主光轴,标出焦点)。

答案：

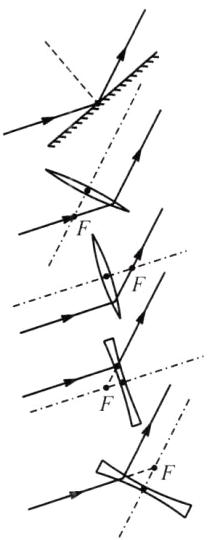

如图所示，共有如下5个图形符合要求:　　　　　　

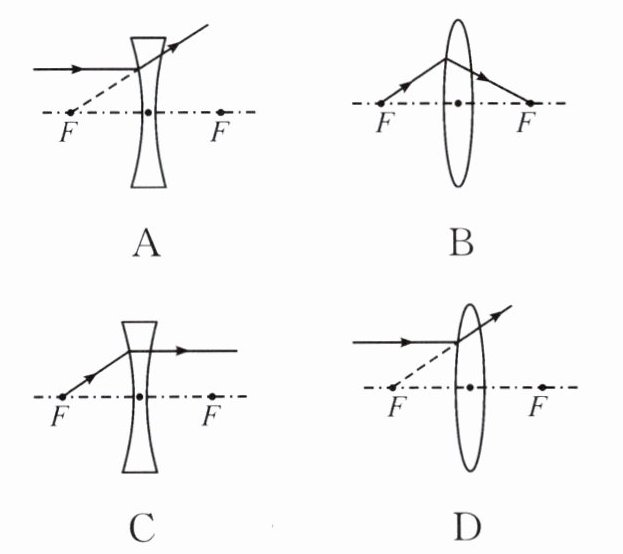

1. 下列模型符合近视眼镜对光线作用的是(A)

答案： A

2. 如图所示,某同学把眼镜放在兔子前面,通过眼镜看到两只正立变小的兔子。关于此眼镜说法正确的是(B)

A.凸透镜,具有会聚光的作用
B.凹透镜,具有发散光的作用
C.凸透镜,具有发散光的作用
D.凹透镜,具有会聚光的作用

答案： B

3. 摄影师给毕业班的同学们拍毕业照时,发现有一部分同学没有进入取景框。为了使全班同学都进入取景框,摄影师接下来的操作应是(B)
A.让照相机靠近学生,并调节镜头使镜头靠近胶片
B.让照相机远离学生,并调节镜头使镜头靠近胶片
C.让照相机远离学生,并调节镜头使镜头远离胶片
D.让照相机靠近学生,并调节镜头使镜头远离胶片

答案： B
