《2025年单元学习指导与练习九年级科学上册浙教版》

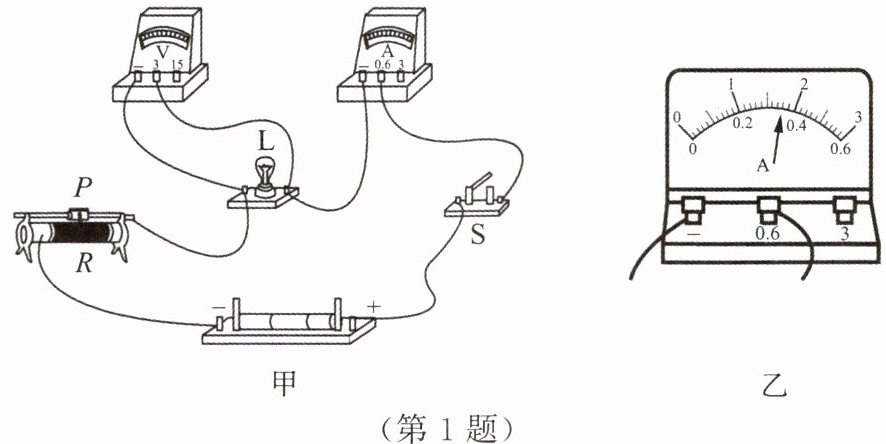

1. 如图甲所示为“测量小灯泡的电功率”的实验电路，电源电压为4.5伏且保持不变，小灯泡L的额定电压为2.5伏。
(1)连接电路时，开关S应处于断开状态，滑动变阻器的滑片P应位于最右(填“左”或“右”)端。
(2)闭合开关S，观察到小灯泡L不亮，电压表有示数且接近电源电压，电流表指针几乎不偏转，移动滑动变阻器的滑片P，两电表的示数均无变化，则故障原因可能是小灯泡L断路。

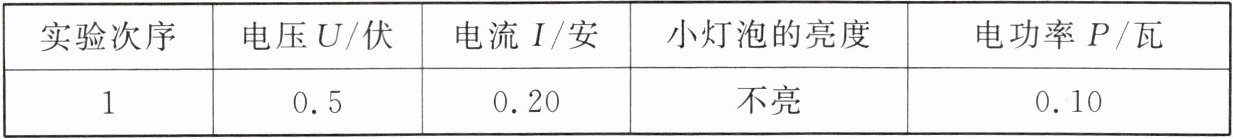

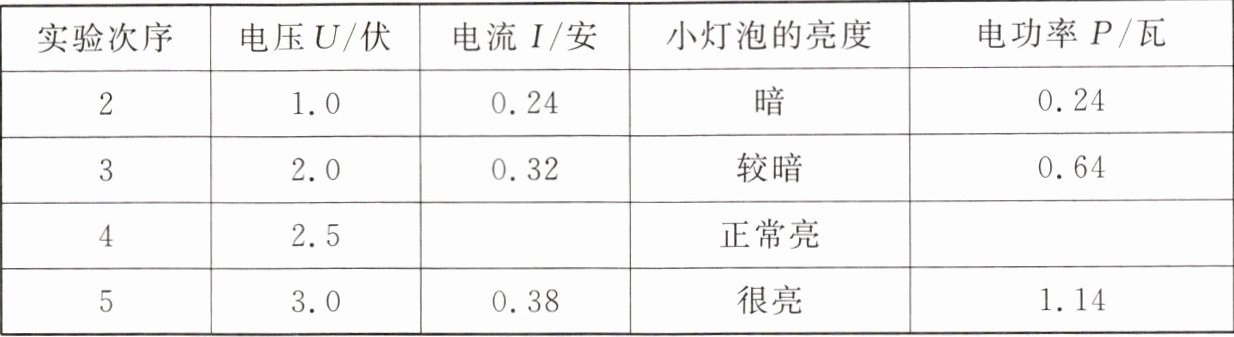

(3)排除故障后，闭合开关S，移动滑动变阻器的滑片P，多次实验，并将实验数据和现象记录在下表中。分析表中信息，回答问题。

①小灯泡L在额定电压下工作时，电流表的指针位置如图乙所示，则电流表的示数为0.36安，小灯泡L的额定功率为0.9瓦。
②第1次实验中，小灯泡L不亮的原因可能是小灯泡L的实际功率太小。
③分析数据，发现通过小灯泡L的电流与其两端的电压不成正比，其原因可能是灯丝的电阻随温度的升高而增大。
(4)本实验选用的滑动变阻器的规格可能是B。
A. 10欧 2安
B. 20欧 1安

答案： 1.
(1)右　
(2)小灯泡L断路　
(3)①0.36　0.9　②小灯泡L的实际功率太小　③灯丝的电阻随温度的升高而增大　
(4)B
