《2025年学习探究诊断八年级物理上册人教版》

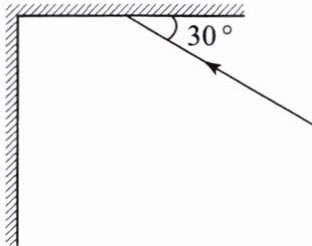

9. 在下图中完成光路图。

答案：

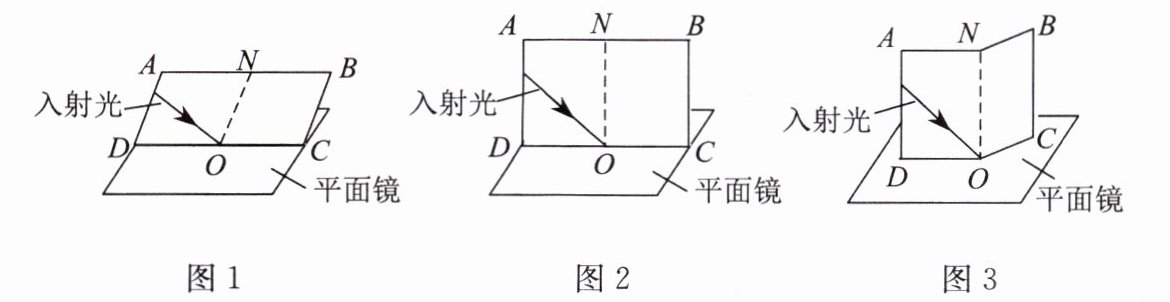

10. 小英利用激光笔、平面镜和纸板做“探究光的反射规律”实验。纸板$ABCD是用两块纸板ADON和BCON$连接而成的。她将一块平面镜放在水平桌面上,把纸板$ABCD$展开成一个平面。
(1)把纸板$ABCD$倾斜地立在平面镜上,如图1所示,使一束光贴着纸板$ABCD沿某一个角度射到O$点,经平面镜反射,在纸板$ABCD$上____(选填“能”或“不能”)看到反射光。
(2)把纸板$ABCD$竖直地立在平面镜上,如图2所示,纸板上的直线$ON$垂直于平面镜,使一束光贴着纸板$ABCD沿某一个角度射到O$点,经平面镜反射,在纸板$ABCD$上____(选填“能”或“不能”)看到反射光。
(3)把纸板$ABCD$竖直地立在平面镜上,把纸板$BCON$向后折,使纸板上的直线$ON$仍垂直于平面镜,如图3所示,使一束光贴着纸板$ADON沿某一个角度射到O$点,经平面镜反射,在纸板$BCON$上____(选填“能”或“不能”)看到反射光。经上述实验验证：反射光线在____的平面内。

答案： （1）不能 （2）能 （3）不能；入射光线和法线所确定

1. 平面镜成的像是______立的,像和物体的大小______,像到镜面的距离与物体到镜面的距离______。镜中的像是______像,像和物体的连线与镜面______。

答案： 正；相等；相等；虚；垂直
