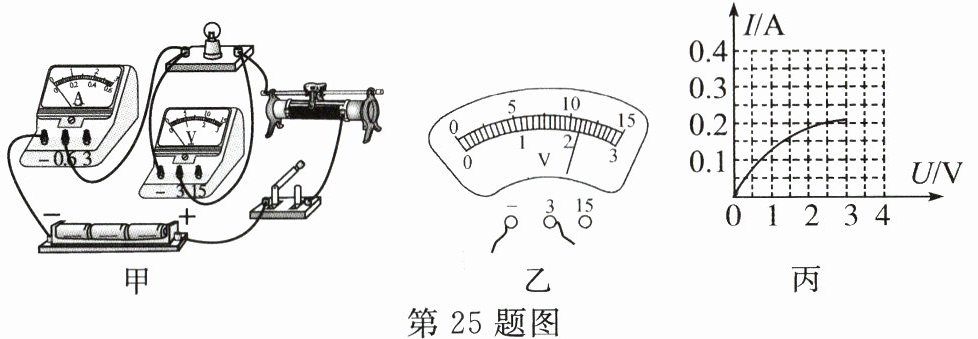

25. 小明想利用伏安法测定小灯泡的电阻,实验电路如图甲所示。

(1)连接电路时,在接完最后一根导线后,小灯泡立即发光,请你分析产生这一现象的原因:______。
(2)故障排除后,闭合开关,移动滑动变阻器的滑片,电压表的示数如图乙,此时小灯泡两端的电压为______。
(3)小明移动滑动变阻器滑片,记下多组对应的电压表和电流表的示数,并绘制成如图丙所示的曲线。请解释该曲线的成因:______。

答案：
(1)连接电路时，开关未处于断开状态　
(2)2.2V
(3)小灯泡的阻值随温度的升高而增大

26. 小敏用如图甲所示的电路图研究通过导体的电流与导体电阻的关系,电源电压恒为6伏。改变电阻R的阻值,调节滑动变阻器滑片,保持R两端的电压不变,记下相应的4次实验的电流和电阻值,描绘在图乙中。

(1)实验中,移动变阻器滑片时,眼睛应注视______(填字母)。
A. 变阻器滑片 B. 电压表示数 C. 电流表示数
(2)在图丙中,用笔画线代替导线,将电压表正确连入电路。
(3)实验中,他所选择的变阻器是______(填字母)。
A. 10欧 0.5安 B. 20欧 1安 C. 50欧 2安
(4)图乙中阴影部分面积表示的科学量是______。

答案：

(1)B　

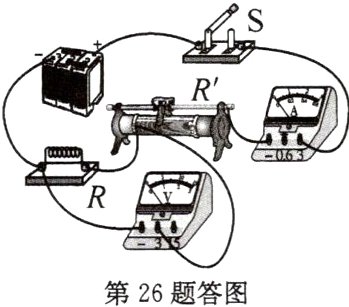

(2)如图　
(3)C　
(4)电阻R两端电压
　　　　　　

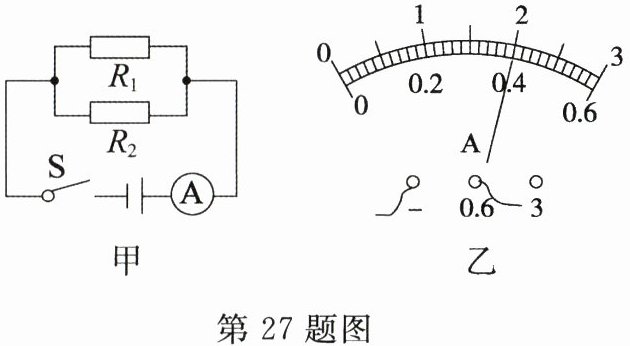

27. 如图甲所示电路,电源电压不变,$R_1$、$R_2$是定值电阻,$R_1= 10$欧。闭合开关S,电流表示数如图乙所示,当$R_1$由于某种原因断路时,电流表的示数变为0.10安。请回答下列问题。

(1)图乙中电流表的示数为______安。
(2)求电源电压U和定值电阻$R_2$的阻值。

答案：
(1)0.4
(2)I₁=I₍总₎-I₂=0.4A - 0.1A = 0.3A，则U = U₁ = I₁R₁ = 0.3A×10Ω = 3V，R₂ = $\frac{U₂}{I₂}$ = $\frac{U}{I₂}$ = $\frac{3V}{0.1A}$ = 30Ω。
