《2025年名师金典八年级科学上册浙教版》

8. 小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝,b比a的横截面积大。关于此实验,下列说法正确的是………………………………………………( )


A.小灯泡的亮度越亮,表示接入的合金丝电阻越大
B.把镍铬合金丝换成铜丝,实验效果会更好
C.利用此装置能探究导体电阻大小与导体横截面积及长度的关系
D.为了准确比较两根合金丝的电阻,最好串联一个电压表和变阻器

答案： C

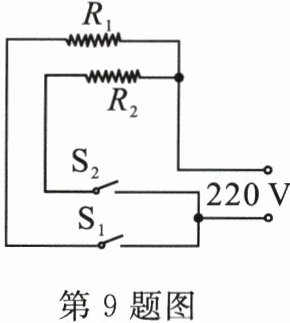

9. 如图所示为多挡位加热器的电路图,电热丝$R_1的电阻小于电热丝R_2$的电阻。闭合$S_1和S_2$时,下列对电路的分析正确的是 ……………………………( )


A.$R_1和R_2$串联
B.$R_1两端的电压小于R_2$两端的电压
C.流过$R_1的电流大于流过R_2$的电流
D.如果$R_1$断了,$R_2$也不能工作

答案： C

10. 如图所示,某兴趣小组用电压表来测量自制水果电池两端的电压。下列说法正确的是…………………………………………( )


A.两个水果电池串联后可提供更高电压
B.该水果电池的电压是3伏
C.铁片是水果电池的正极
D.如图所示的电路处于短路状态

答案： A

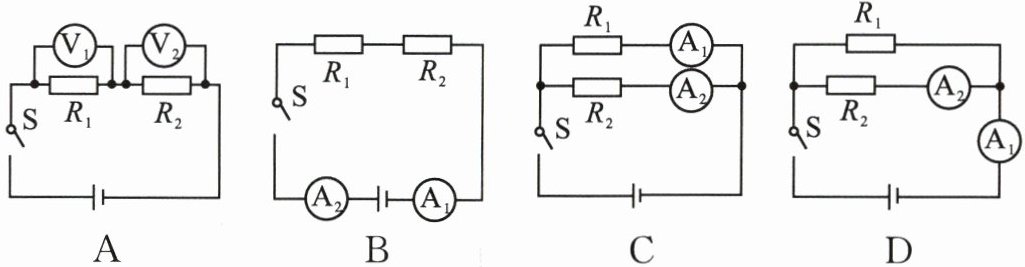

11. 现有两个阻值不等的未知电阻$R_1和R_2$,为了比较阻值大小,小明分别设计了如图所示的四种电路,其中不可行的是…………( )
A
B
C
D

答案： B

12. 如图所示电路,电源电压不变,当开关S闭合,滑动变阻器滑片P向右移动时,下列判断正确的是………………………………( )


A.电流表示数变小,电压表示数变大
B.电流表示数变小,电压表示数变小
C.电流表示数不变,电压表示数变大
D.电流表示数不变,电压表示数变小

答案： D
