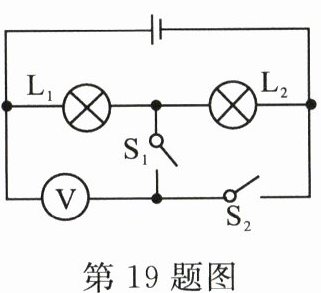

19. 如图所示,电源电压恒定,当开关$S_1$闭合、$S_2$断开时,电压表的示数为1.8伏;当$S_1$断开、$S_2$闭合时,电压表的示数为3伏,则此时灯$L_1$两端的电压为______伏,灯$L_2$两端电压为______伏,灯$L_1与L_2$的电阻之比为______。
答案：
1.8 1.2 3∶2

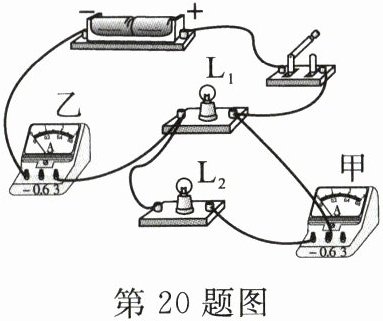

20. 如图所示的电路中,$L_1和L_2$两只灯泡______联。开关闭合时,电流表甲测量的是通过______的电流,电流表甲的读数______电流表乙的读数。
答案：
并 L₂ 小于

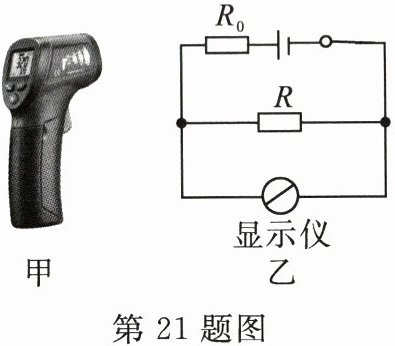

21. 如图甲所示,是某款手持式电子测温仪,图乙是它的工作原理图,由图乙可知,其中显示仪是由______表改装而成的,温控电阻R的特点是温度越高,电阻______。测量相同的温度,如果为了使显示仪示数变大,那么应______(填“增大”或“减小”)定值电阻$R_0$的阻值。
答案：
电压 越大 减小

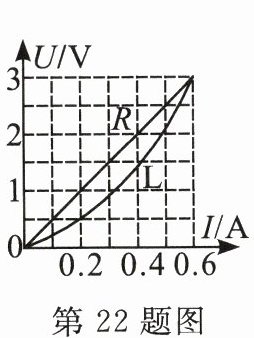

22. 如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的$U-I$关系图线。由图可知,定值电阻R的阻值为______欧;当小灯泡两端电压为2伏时,其阻值为______欧。
答案：
5 4

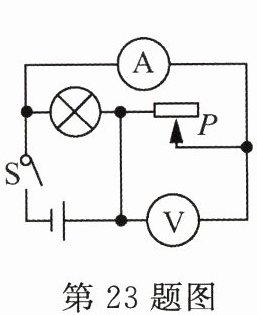

23. 在如图所示电路中,闭合开关S,当滑动变阻器滑片向右移时,电流表示数______,电压表示数______(均填“变大”“变小”或“不变”),小灯泡亮度______(填“变亮”“变暗”或“不变”)。
答案：
变小 不变 不变
24. 为了探究“铅笔芯的电阻随温度的变化规律”,小明设计了如图所示的电路,电源电压恒定,$R_0$为定值电阻。
(1)根据电路图可知,本实验中电阻$R_0$的作用是______。
(2)小明检查电路后认为电路设计存在问题,实验过程中没有保持铅笔芯两端的电压相同,无法判断其电阻变化。小明的观点是否正确?请说明理由:______。

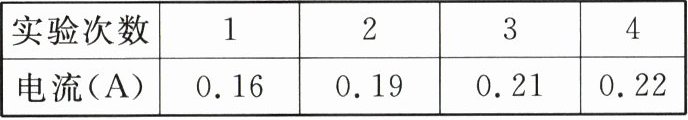

(3)闭合开关后用酒精灯对铅笔芯进行加热,每隔10秒记录一次电流值,实验测得的数据如下表所示:
|实验次数|1|2|3|4|
|电流(A)|0.16|0.19|0.21|0.22|
由此可以得出:铅笔芯的电阻随温度的升高而______。
(1)根据电路图可知,本实验中电阻$R_0$的作用是______。
(2)小明检查电路后认为电路设计存在问题,实验过程中没有保持铅笔芯两端的电压相同,无法判断其电阻变化。小明的观点是否正确?请说明理由:______。
(3)闭合开关后用酒精灯对铅笔芯进行加热,每隔10秒记录一次电流值,实验测得的数据如下表所示:
|实验次数|1|2|3|4|
|电流(A)|0.16|0.19|0.21|0.22|
由此可以得出:铅笔芯的电阻随温度的升高而______。
答案：
(1)保护电路
(2)不正确。因为电路中电源电压及定值电阻R₀不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大，所以能够完成实验
(3)减小
(1)保护电路
(2)不正确。因为电路中电源电压及定值电阻R₀不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大，所以能够完成实验
(3)减小
