11. 两只电阻串联在电路中时,通过它们的电流之比为______；若将它们并联在电路中,它们两端电压之比为______。
答案：
1:1 1:1

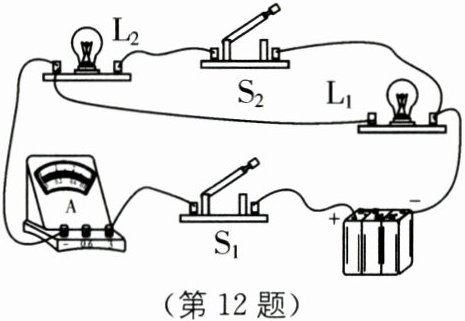

12. 如图所示是小敏同学某次实验探究中连接的电路.开关$S_{2}$控制的是灯______；电流表测量的是______的电流.
答案：
L₂ 干路

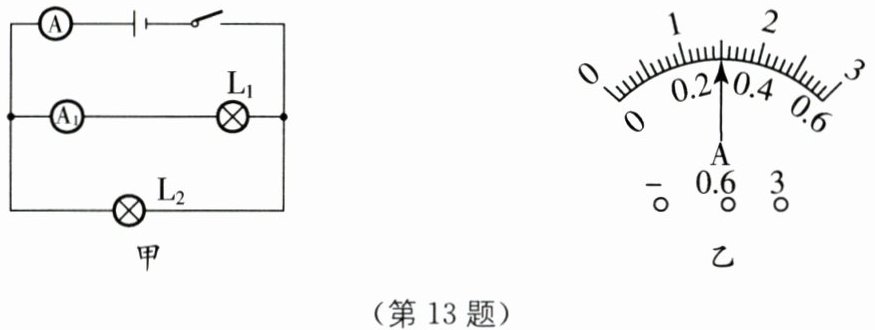

13. 如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡$L_{1}$的电流为______A,通过灯泡$L_{2}$的电流为______A.
答案：
0.3 1.2

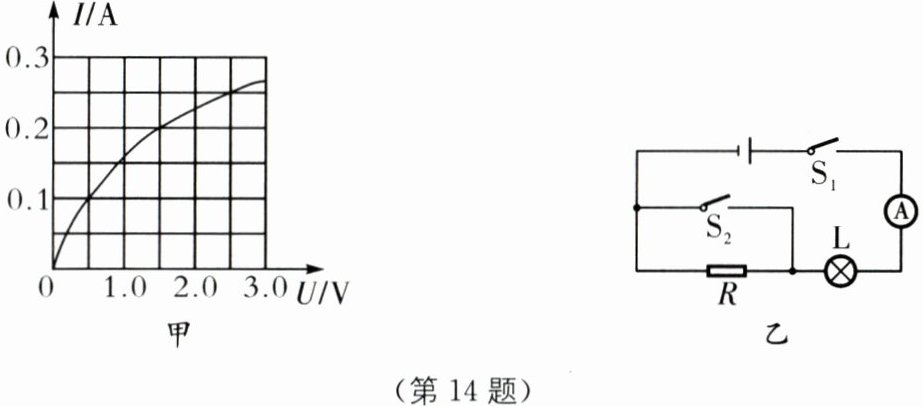

14. (2023·清博中考)小灯泡的I-U图像如图甲所示,将它与定值电阻R接入图乙所示的电路中.只闭合开关$S_{1}$,电流表的示数为0.2A；再闭合开关$S_{2}$时,电流表的示数为0.25A.则电源电压为______V；只闭合开关$S_{1}$时,电阻R两端的电压为______V.
答案：
2.5 1

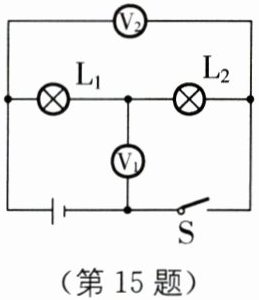

15. 如图所示,闭合开关S,电压表$V_{1}$测量的是______的电压,电压表$V_{2}$测量的是______(前两空填“$L_{1}$”“$L_{2}$”或“$L_{1}和L_{2}$”)的电压.若再断开开关S,电压表$V_{1}$的示数将______(填“变大”“变小”或“不变”).
答案：
L₂ L₁和L₂ 变大 [解析]根据电路图可知,闭合开关S,该电路为串联电路,电压表V₁测灯泡L₂两端的电压,电压表V₂测电源(L₁和L₂)的电压;若再断开开关S,由于电压表串联在电路中,相当于断路,灯泡都不亮,此时电压表V₁串联在电路中测量电源电压,因此电压表V₁示数变大.

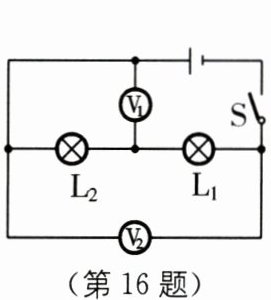

16. 如图所示,闭合开关S后,电压表$V_{1}和V_{2}$的示数之比为1:4,已知$V_{1}$的示数是2V,则灯$L_{1}$两端的电压是______V,电源电压是______V.
答案：
6 8
