《2025年精彩三年就练这一本八年级科学上册浙教版》

19. (3分)A、B是长度相同的镍铬合金电阻丝,且A的横截面积小于B的横截面积,则A的电阻______(填“大于”“等于”或“小于”,下同)B的电阻。若将它们串联后接入电路,则A两端电压______B两端电压。若将它们并联后接入电路,流过A的电流______流过B的电流。

答案： 大于 大于 小于

20. (3分)科学课上,老师给同学们展示了一个有盖的木盒,盒盖上可看到两个灯泡和一个开关(导线的连接情况隐藏在盒内),如图所示。

(1)当老师闭合开关时,两灯泡都亮了,断开开关时,两灯泡又都熄灭。根据上述现象,______(填“能”或“不能”)断定这两个灯泡是串联的,你的理由是______。
(2)经过检验,这两个灯泡确实是串联的,但在老师闭合开关的时候,细心的小华观察到灯泡$L_1比灯泡L_2$亮些。她猜想这是灯泡$L_1比灯泡L_2$更靠近电源正极的缘故。在不增加其他器材的条件下,判断小华的猜想是否正确的做法是______。

答案：
(1)不能 两个灯泡并联时，干路开关也能同时控制两灯泡的亮灭
(2)断开开关，将两灯泡位置互换，闭合开关后观察灯泡L₁是否变暗

21. (3分)现有电源、小灯泡、开关、滑动变阻器各一个,导线若干,请在图中用笔画线代替导线将电路连接完整,用滑动变阻器改变小灯泡的亮度,要求滑动变阻器的滑片向右移动时灯泡变暗。

答案：
如答图所示

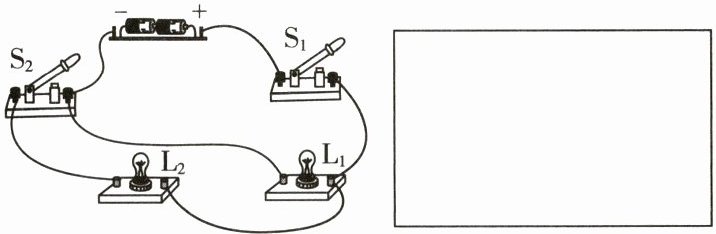

22. (3分)请根据实物电路,在方框内画出电路图。

答案：
如答图所示

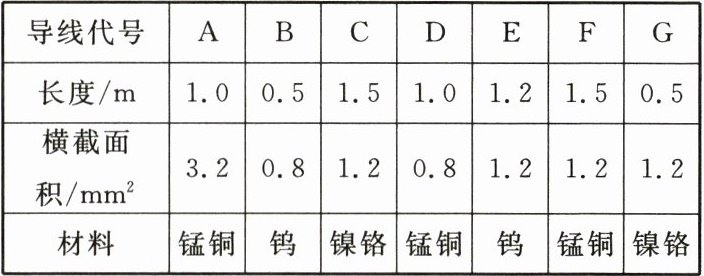

23. (9分)在做“探究影响电阻大小的因素”实验时,需要在电压相同的条件下,比较通过不同导线的电流,分析归纳出决定电阻大小的因素,下表是几种实验用导线的参数。
|导线代号|A|B|C|D|E|F|G|
|长度/m|1.0|0.5|1.5|1.0|1.2|1.5|0.5|
|横截面积$/mm^2$|3.2|0.8|1.2|0.8|1.2|1.2|1.2|
|材料|锰铜|钨|镍铬|锰铜|钨|锰铜|镍铬|

(1)为研究电阻与导体材料是否有关,应在表中选用导线C和导线______。
(2)在表中选用导线A和导线D,可以研究电阻与导线______的关系。

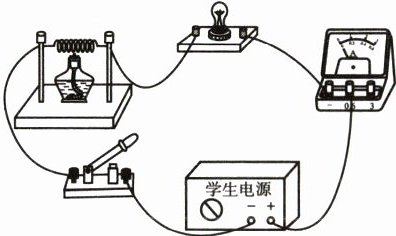

(3)实物电路如图所示,加热导线,发现灯泡亮度变暗,说明：______。

答案：
(1)F
(2)横截面积
(3)导线的电阻与温度有关，温度越高，电阻越大

24. (15分)现有下列器材：学生电源(6 V),电流表(0～0.6 A,0～3 A),电压表(0～3 V,0～15 V),定值电阻(5Ω、10Ω、20Ω各一个),开关,滑动变阻器和导线若干。某实验小组利用这些器材探究电流与电阻的关系。
(1)在连接电路的过程中,开关应处于______状态。
(2)如图甲所示,他们在将电路连接好后,闭合开关,发现电压表无示数,电流表有明显示数,且电路中只有一处故障,则故障原因可能是______。

(3)实验中依次接入三个定值电阻,调节滑动变阻器的滑片,保持电压表示数不变,记下电流表示数,得到图乙所示的电流I随电阻R变化的图像。由此可得结论：______。
(4)上述实验中,小明用5Ω的电阻做完实验后,保持滑动变阻器滑片的位置不变,接着把R换为10Ω的电阻接入电路,闭合开关,请写出接下来他所进行的操作：______。
(5)为完成整个实验,应该选取的滑动变阻器的规格是______(填字母)。
A. 50Ω 1.0 A
B. 30Ω 1.0 A
C. 20Ω 1.0 A

答案：
(1)断开
(2)R短路
(3)电压一定时，电流与电阻成反比
(4)向左移动滑动变阻器的滑片，使电压表示数为2V
(5)A
