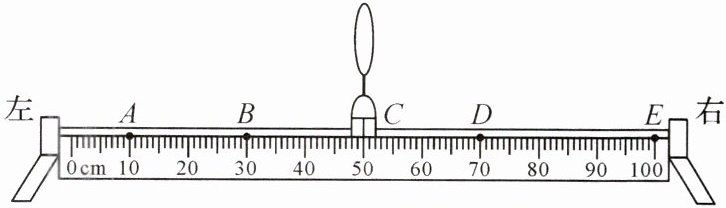

3. (2024·南宁期中)在“探究凸透镜成像规律”的实验中，凸透镜放置在光具座的 C 点处，如图所示。

(1)组装并调整实验器材，使烛焰的中心、光屏的中心和凸透镜的中心在同一高度，把点燃的蜡烛放在光具座的 B 点处时，移动光屏到某一位置恰能在光屏上成清晰、倒立、等大的像，则凸透镜的焦距是10.0cm，此时光屏应位于图中D(填字母)点的位置。
(2)再将蜡烛移到光具座的“15 cm”刻度线处，则应向左(填“左”或“右”)移动光屏，才能在光屏上得到清晰的倒立、缩小的实像。
(3)实验过程中蜡烛燃烧后逐渐变短，则光屏上烛焰的像也将逐渐向上(填“上”或“下”)移动。
(4)实验中，当物距 u 等于焦距 f 时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立、放大的像，对此，下列解释合理的是B。
A. 这是烛焰发出的光经凸透镜表面反射形成的像
B. 因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C. 因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距

答案： 3.
(1)10.0 D
(2)左 缩小
(3)上
(4)B

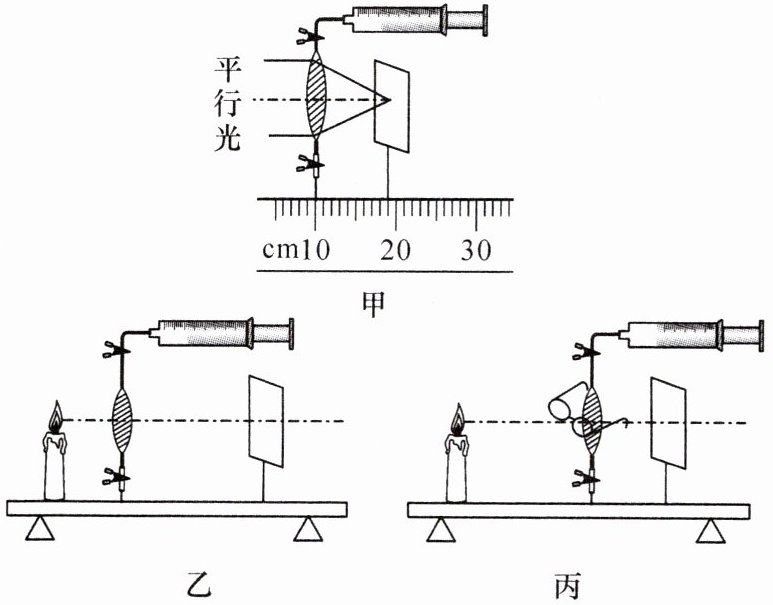

4. (2024·南充)如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。

(1)如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为9.0cm。
(2)该同学移动蜡烛、水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰、放大(填“放大”“等大”或“缩小”)的像，若仅将蜡烛与光屏位置对调，则在光屏上能(填“能”或“不能”)看到清晰的像。
(3)在(2)中将蜡烛与光屏位置对调后的场景下，该同学取了一副眼镜给水透镜“戴上”，如图丙所示，发现光屏上的像变模糊，当往水透镜中加入适量的水后，发现烛焰的像再次变得清晰，由此判断该眼镜是近视(填“近视”或“远视”)眼镜。

答案： 4.
(1)9.0
(2)放大 能
(3)近视
