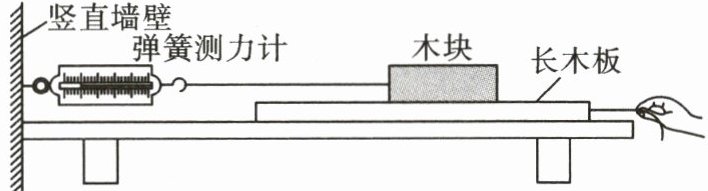

19. (8分)将一木块和长木板叠放于水平桌面上,弹簧测力计一端固定于竖直墙壁上,另一端用细线与木块相连。当拉动长木板在桌面上向右滑动时,弹簧测力计的示数等于木块受到的滑动摩擦力的大小。

(1)长木板向右运动时,木块受到向右的摩擦力；
(2)在木块上增加砝码,测出的滑动摩擦力将变大,这说明滑动摩擦力的大小与压力大小有关；
(3)把长木板换成表面较为光滑的玻璃板,重复上面的实验,还可以得到滑动摩擦力与接触面粗糙程度的关系；
(4)拉动长木板运动时,若长木板的速度增大,稳定后木块受到的滑动摩擦力将不变(选填“增大”“不变”或“减小”)。

答案：
(1)右
(2)压力大小
(3)接触面粗糙程度
(4)不变

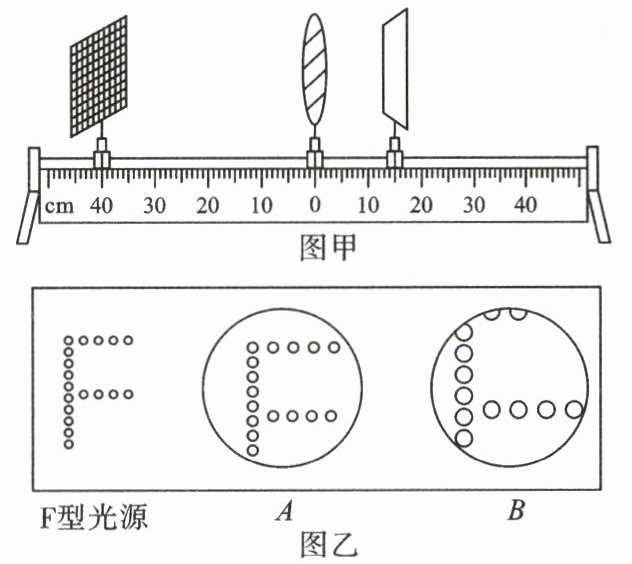

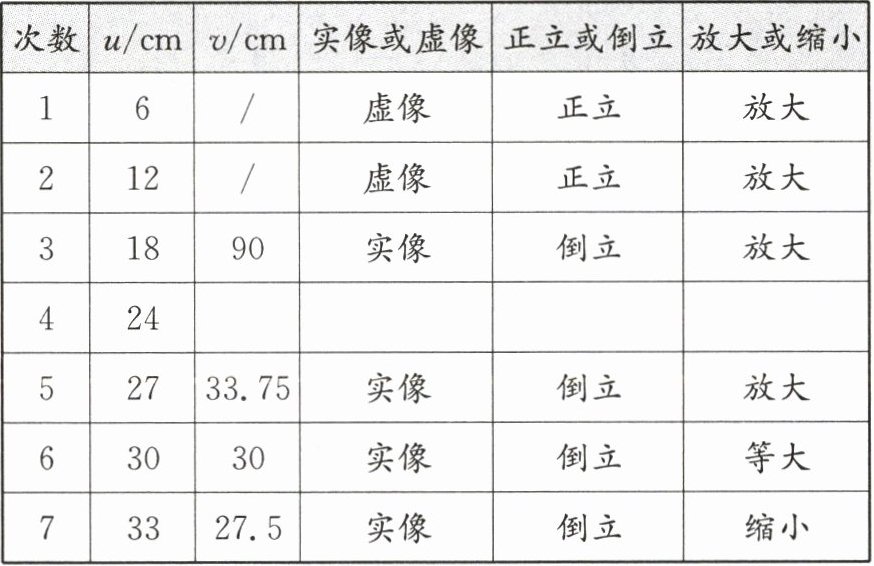

20. (10分)“探究凸透镜成像规律”实验中,如图甲所示,用“F”字发光二极管替代蜡烛作为光源。表格中的数据是节选的部分实验数据。

| 次数 | u/cm | v/cm | 实像或虚像 | 正立或倒立 | 放大或缩小 |
| :---: | :---: | :---: | :---: | :---: | :---: |
| 1 | 6 | / | 虚像 | 正立 | 放大 |
| 2 | 12 | / | 虚像 | 正立 | 放大 |
| 3 | 18 | 90 | 实像 | 倒立 | 放大 |
| 4 | 24 | | | | |
| 5 | 27 | 33.75 | 实像 | 倒立 | 放大 |
| 6 | 30 | 30 | 实像 | 倒立 | 等大 |
| 7 | 33 | 27.5 | 实像 | 倒立 | 缩小 |

(1)实验前,调节器件的“高度”,方便观察实验,目的是使像呈在______(选填“凸透镜”或“光屏”)中央；
(2)根据表格数据,判断该凸透镜的焦距为______cm。如图甲所示,透镜、光源和光屏分别固定在“0”“40”和“15”刻度位置,要在光屏上看到清晰的像,光屏应向______(选填“左”或“右”)移动；
(3)如图乙所示是第1次和第2次实验通过凸透镜所看到的像,请你判断第2次看到的像是图乙中的______(选填“A”或“B”)；
(4)在第4次实验中,某同学将“F”字光源放在距离凸透镜24cm的位置固定不动,请你写出接下来的操作步骤：______。
(1)光屏
(2)15；右
(3)A
(4)将光屏放在凸透镜右侧，左右移动光屏，直至光屏上出现清晰的“F”字像，记录像距v、实像或虚像、正立或倒立、放大或缩小。

答案：
(1)光屏
(2)15；右
(3)A
(4)将光屏放在凸透镜右侧，左右移动光屏，直至光屏上出现清晰的“F”字像，记录像距v、实像或虚像、正立或倒立、放大或缩小。
