《2024年同步练习册分层卷八年级物理全一册沪科版》

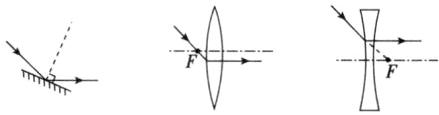

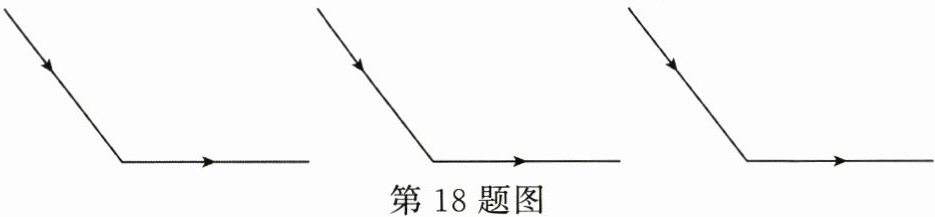

18.(6分)如图所示,可以利用不同的光学元件来改变入射光线的传播方向,请在图中分别画出三种合适的光学元件。(只需要画出光学元件大致的位置,但须与光学规律相符)

答案：
如图所示。

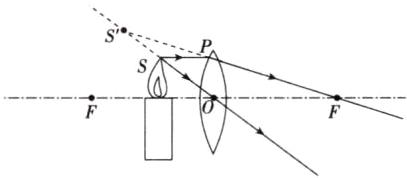

19.(6分)如图所示,请画出由烛焰上S点发出的两条光线经过凸透镜后的折射光线,并画出发光点S的像点S'(F是凸透镜的焦点,O是凸透镜的光心,光线SP平行于主光轴)。

答案：
如图所示。

20.(6分)如图所示是放大镜的成像情况。请根据凸透镜的成像规律确定该凸透镜的位置并将其画出,作出凸透镜的焦点。光心用O表示,焦点用F表示,保留作图痕迹。

答案：
如图所示。
