15．（15分）如图所示，相距d的A、B两平行金属板足够大，板间电压为U，一束波长为λ的激光照射到B板中央，光斑的半径为r，B板发生光电效应，其逸出功为W，已知电子质量为m，电量为e，求：

（1）B板中射出的光电子的最大初速度的大小．

（2）光电子所能到达A板区域的面积．

14．（14分）输送4.0×10⁶W的电能，若发电机输出电压为2000V，选用变压器升压后应用截面积为4.25cm²的铜导线，铜的电阻率ρ=1.7×10^-8Ω・m，把电能送到400km远处，线路损失的功率为5.0 ×10⁵W．

（1）升压变压器匝数比为多少？

（2）在用电区使用降压变压器，其原线圈两端的电压多大？

13．（14分）如图所示，两面平行的玻璃砖下表面涂有反射物质，一束与上表面成30°入射的光线，在右端垂直标尺上形成了两个光斑A和B，间距为4cm．已知玻璃砖的折射率为，求出此玻璃砖的厚度d．

⑷已知双缝间距d为2.0×10^-4m，测得双缝到屏的距离l为0.700m，求得所测红光波长为__________nm．

12．（12分）现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在图1所示的光具座上组装成双缝干涉装置，用以测量红光的波长．

⑴将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为C、_________、A．

⑵本实验的步骤有：

①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；

②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；

③用米尺测量双缝到屏的距离；

④用测量头（其读数方法同螺旋测微器）测量数条亮纹间的距离．

  在操作步骤②时还应注意___________________和__________________．

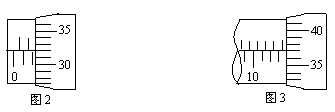

⑶将测量头的分划板中心刻线与某条亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图2所示．然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时图3中手轮上的示数________mm，求得相邻亮纹的间距Δx为__________mm．

（1）当滑块A做简谐运动带动滑片P在光滑电阻丝上运动时，求出在B、C间得到的电压与滑块A相对于平衡位置位移x的关系式 ：               ．

（2）为了研究弹簧振子的运动规律，可以用示波器观察在B、C间得到的电压信号的变化规律，B、C两点分别接到示波器          的接线柱上．若信号水平方向的幅度过小或过大，应该用　　　　旋钮进行调整，若信号过于偏于屏幕下方，应该用_______　　　　旋钮进行调整．

11．（8分）某同学在科技活动中，设计一个实验装置来研究弹簧振子的运动规律，其结构如图所示，当滑块A在光滑的水平杆上做简谐运动时，滑块A发生位移并带动P在光滑的电阻丝上运动从而在BC间输出电压信号，成为示波器的信息源．已知A的质量为m，弹簧劲度系数为k，自然长度为L₀，电源电动势为E，内阻不计，光滑电阻丝的总长度为L，电阻分布均匀，D是电阻丝的中点，系统静止时滑片P在D点，当A做简谐运动时带动滑片P在电阻丝上运动．请回答下列问题：

A．在玻璃中B光传播的速度较大

B．A、B光由玻璃砖射入空气时，A光的临界角大于B光的临界角

C．A光比B光更容易发生衍射现象

D．若用B光照射某金属板能产生光电效应，则用A光照射该金属板也一定能产生光电效应

第Ⅱ卷(非选择题  共110分)

10．如图所示，两束不同的单色光A和B，分别沿半径射入截面为半圆形的玻璃砖中后，都由圆心O沿OP方向射出，下列说法正确的是
