14. 如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯L₁(选填$“L_1”$或$“L_2”)$两端电压。一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是L₁断路(选填$“L_1$短路$”“L_1$断路”或$“L_2$断路”)。

答案： L₁;L₁断路。

15. 在如图所示的电路中,电源电压保持不变,闭合开关S电路正常工作。一段时间后,发现电路中至少有一个电表的示数变大,故障发生在电阻$R_1、$$R_2$上,其他元件仍保持完好。
(1)用一个完好的小灯替换$R_2$后,小灯_________(选填“一定发光”或“可能发光”)。
(2)在原故障电路中,将电流表A与$R_1$位置互换后,电压表V的示数不发生变化,电路中可能存在的故障是_________。

(1)一定发光
(2)R₂断路(或R₁短路或R₂断路且R₁短路)

答案：
(1)一定发光;
(2)R₂断路(或R₁短路或R₂断路且R₁短路)

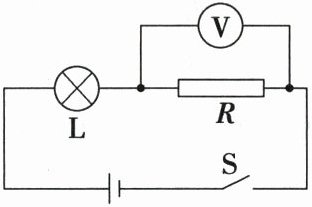

16. 在如图所示的电路中,闭合开关S,发现灯L不亮,电压表V有示数。不考虑灯L和电阻R同时出现故障的情况：
(1)该电路中存在的故障可能是灯L短路或电阻R断路。
(2)为进一步确定故障,小华同学将一个电流表正确串联在该电路中,闭合开关S,观察电流表的示数情况：若电流表有示数,说明故障是灯L短路；若电流表无示数,说明故障是电阻R断路。

答案：
(1)灯L短路;电阻R断路;
(2)灯L短路;电阻R断路
