1. 在如图所示的电路中,电源两端的电压保持不变,当开关S闭合后,灯L不发光,电压表指针有明显偏转。若电路中只有一处故障,对于此电路可能故障的判断,下列说法中不正确的是(C)

A.灯L短路
B.滑动变阻器$R_2$断路
C.灯L断路
D.定值电阻$R_1$断路

答案： C

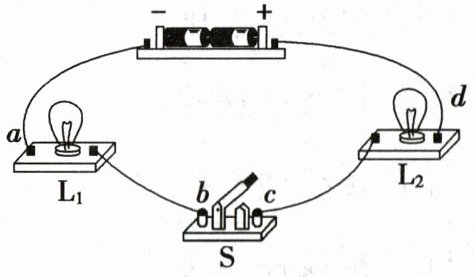

2. 如图所示,开关S闭合时,小灯泡$L_1、$$L_2$都不亮,用一段导线的两端接触a、b两点时,两小灯泡都不亮；接触b、c两点时,两小灯泡也不亮；接触c、d两点时,两小灯泡都亮。对此,下列判断中可能正确的是(C)

A.小灯泡$L_1$断路
B.小灯泡$L_2$断路
C.开关S断路
D.小灯泡$L_2$短路

答案： C

3. 如图所示为小华连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到a、b和b、c两点,灯$L_1$和$L_2$均不发光；再用导线连接到c、d两点时,灯$L_1$发光,灯$L_2$不发光,由此判定电路的故障是(B)

A.灯$L_1$断路
B.灯$L_2$断路
C.灯$L_1$短路
D.灯$L_2$短路

答案： B

4. 小强同学在探究串联电路电流规律的实验中,按如图所示连接好了电路,闭合开关S后,两灯均不发光。为检测出电路故障,他做了以下操作：将电压表接到b、c两点,观察电压表、电流表均无示数；将电压表接到a、b两点,观察电压表有明显示数,而电流表示数几乎为零,则电路故障可能是(A)

A.灯$L_2$断路
B.灯$L_2$短路
C.电流表烧坏了
D.灯$L_1$断路

答案： A
