五、绘制等高线地形图和剖面图

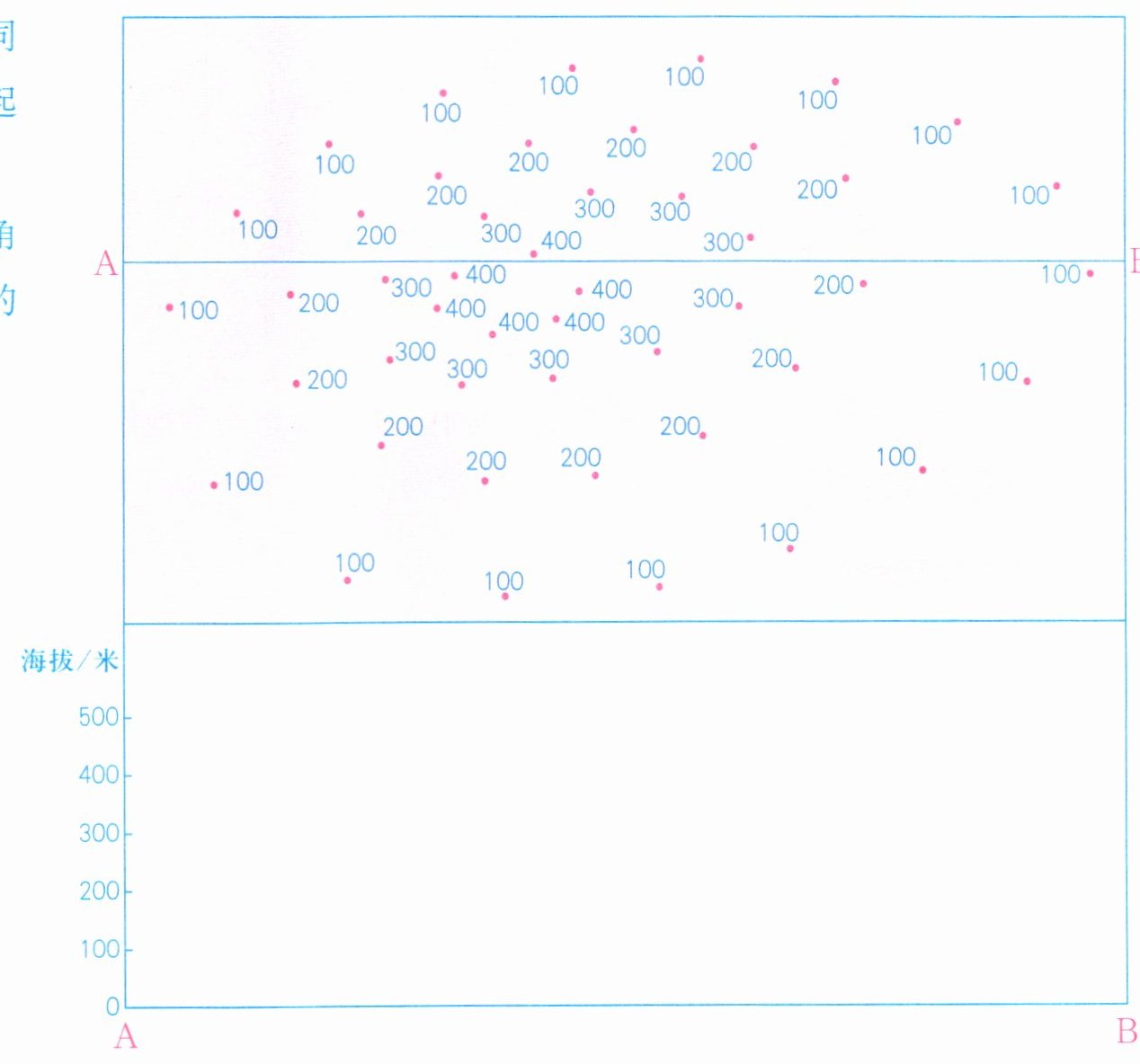

1. 将右图中海拔相同的点用平滑的曲线连接起来,绘成等高线地形图。
2. 在右下方平面直角坐标系中,绘制A到B的地形剖面图。
1. 将右图中海拔相同的点用平滑的曲线连接起来,绘成等高线地形图。
2. 在右下方平面直角坐标系中,绘制A到B的地形剖面图。
答案：
1. 绘制等高线地形图：
观察图中各点海拔，将海拔为100米的点用平滑曲线连接起来，形成100米等高线；同理，分别将海拔为200米、300米、400米的点用平滑曲线连接，得到相应等高线。
2. 绘制A到B的地形剖面图：
在平面直角坐标系横轴上确定A、B位置，纵轴为海拔。
找出A到B沿线各点海拔，如A点海拔100米，沿线经过各点对应海拔，在坐标系中按比例确定各点位置，然后用平滑曲线连接这些点，即得到A到B的地形剖面图。 （由于无法实际画图，此处为操作说明，实际答题需按要求准确绘制图形）
观察图中各点海拔，将海拔为100米的点用平滑曲线连接起来，形成100米等高线；同理，分别将海拔为200米、300米、400米的点用平滑曲线连接，得到相应等高线。
2. 绘制A到B的地形剖面图：
在平面直角坐标系横轴上确定A、B位置，纵轴为海拔。
找出A到B沿线各点海拔，如A点海拔100米，沿线经过各点对应海拔，在坐标系中按比例确定各点位置，然后用平滑曲线连接这些点，即得到A到B的地形剖面图。 （由于无法实际画图，此处为操作说明，实际答题需按要求准确绘制图形）
六.地形图的解读(一)

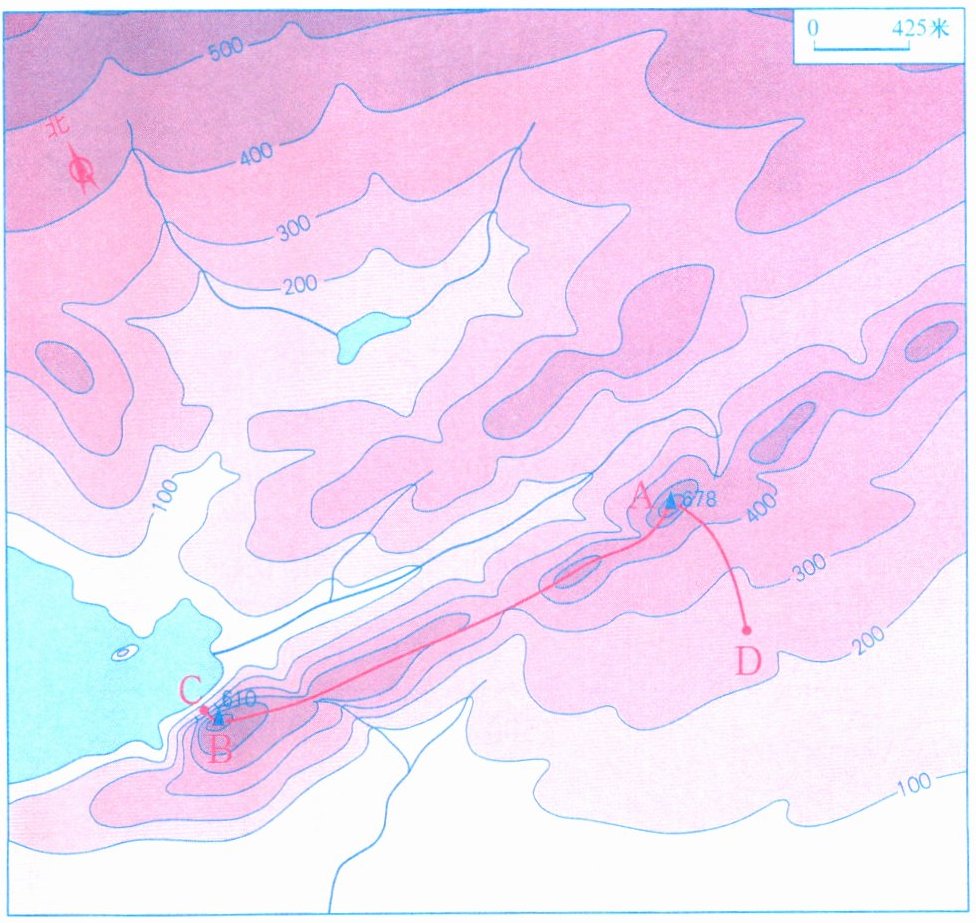

1. 将下面代表地形部位的数字填注在图中相应位置：①山谷、②山脊、③山峰、④鞍部、⑤陡崖。
2. A和B两山峰的相对高度是______米。
3. 从A到B,山体的走向大致是______方向。
4. 从C到B和从D到A登山,哪个容易？请你写出原因：______。
5. A、B两点之间的水平距离约是______米。
1. 将下面代表地形部位的数字填注在图中相应位置：①山谷、②山脊、③山峰、④鞍部、⑤陡崖。
2. A和B两山峰的相对高度是______米。
3. 从A到B,山体的走向大致是______方向。
4. 从C到B和从D到A登山,哪个容易？请你写出原因：______。
5. A、B两点之间的水平距离约是______米。
答案：
1.略 2.68 3.东西 4.D到A登山容易，因为等高线稀疏，坡度较缓 5.2 252.5
