16. 小明设计了如图甲所示的电路,用于探究串联电路电流的特点。

(1)连接电路时,开关 S 应该______；
(2)连接好电路,闭合开关 S 前,观察到电流表指针位置如图乙所示,则需要对电流表进行的操作是______；
(3)调整正确后,闭合开关 S,发现指针偏转到图丙所示的位置,为了准确测量,接下来应进行的操作是______；

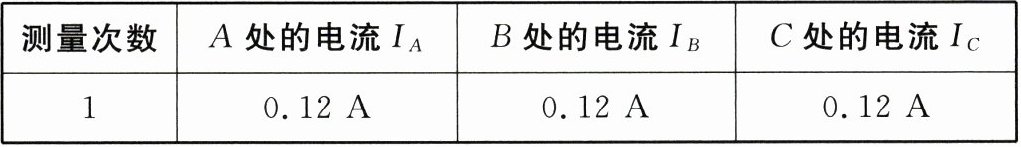

(4)实验中,小灯泡应选规格______(选填“相同”或“不同”)的。小明做了一组实验,测量数据如下表：
|测量次数|A 处的电流 $I_A$|B 处的电流 $I_B$|C 处的电流 $I_C$|
|1|0.12 A|0.12 A|0.12 A|

于是他得出串联电路电流处处相等的结论,该结论______(选填“可靠”或“不可靠”)；
(5)实验结束,拆除电路时,为了防止烧坏电路,应最先拆除______两端的导线。

答案：
(1)断开
(2)调零
(3)断开开关，电流表改接0~0.6A的量程
(4)不同 不可靠
(5)电源 解析
(1)为了保护电路，连接电路时，开关应该断开。
(2)连接好电路，闭合开关前电路中无电流通过，观察到电流表指针位置如题图乙所示，指针不在零刻度线上，则需要对电流表进行的操作是调零。
(3)调整正确后，闭合开关，电流表接入大量程，发现指针偏转到题图丙所示的位置，则为了准确测量，接下来应断开开关，电流表改接0~0.6A量程。
(4)实验中，为避免结果的偶然性，得到普遍性规律，小灯泡应选规格不同的。只进行一次实验就得到结论不可靠。
(5)实验结束，拆除电路时应先拆除电源两端的导线，电路就会彻底切断电源，然后在断电的情况下再拆除其他零件，防止发生短路。

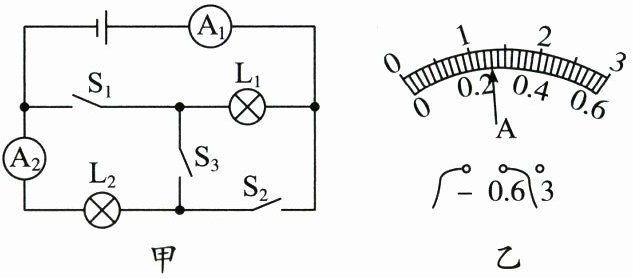

17. 电路图如图甲所示,若只闭合 $S_1$、$S_2$,此时电流表 $A_2$ 示数如图乙所示,电流表 $A_1$ 的示数为 0.5 A,求通过 $L_1$ 和 $L_2$ 的电流。

答案： 0.24A 0.26A 解析 当只闭合S₁、S₂时，两灯泡并联，电流表A₁测干路电流，电流表A₂测L₂的电流。由题图乙可知，电流表所接量程为0~0.6A，由指针位置可知，此时电流为0.26A，故通过L₂的电流为I₂ = 0.26A。电流表A₁的示数为0.5A，则通过L₁的电流为I₁ = I - I₂ = 0.5A - 0.26A = 0.24A。
