1. 串、并联电路的电压规律
(1)串联电路两端的总电压等于______(${U}_{总}= {U}_{1}+{U}_{2}+… +{U}_{n}$)。
(2)并联电路两端的总电压等于______(${U}_{总}= {U}_{1}= {U}_{2}=… ={U}_{n}$)。
(1)串联电路两端的总电压等于______(${U}_{总}= {U}_{1}+{U}_{2}+… +{U}_{n}$)。
(2)并联电路两端的总电压等于______(${U}_{总}= {U}_{1}= {U}_{2}=… ={U}_{n}$)。
答案：
（1）各部分电路两端的电压之和 （2）各支路两端的电压
2. 判断下列说法是否正确(正确的打“√”,错误的打“×”)。
(1)三节新干电池串联后,电池组的电压是4.5 V。( )
(2)并联电路的总电压等于各导体两端的电压之和。( )
(3)接在同一电路中的两个灯泡${L}_{1}和{L}_{2}$均发光,若两灯泡两端的电压相等,则可以确认两灯泡是并联的。( )
(1)三节新干电池串联后,电池组的电压是4.5 V。( )
(2)并联电路的总电压等于各导体两端的电压之和。( )
(3)接在同一电路中的两个灯泡${L}_{1}和{L}_{2}$均发光,若两灯泡两端的电压相等,则可以确认两灯泡是并联的。( )
答案：
（1）√ （2）× （3）×

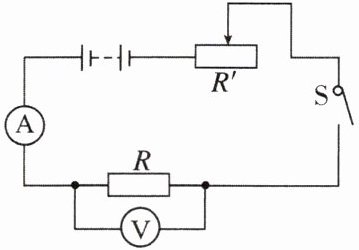

1. 探究电流与电压、电阻的关系(实验电路图如图所示)
实验1:保持电阻不变,探究______的关系。
(1)滑动变阻器R'的作用:______。(闭合开关前,滑动变阻器的滑片应移到______的位置)
(2)结论:______。
实验2:保持电压不变,探究______的关系。
(1)滑动变阻器R'的作用:______。(闭合开关前,滑动变阻器的滑片应移到______的位置)
(2)结论:______。
实验1:保持电阻不变,探究______的关系。
(1)滑动变阻器R'的作用:______。(闭合开关前,滑动变阻器的滑片应移到______的位置)
(2)结论:______。
实验2:保持电压不变,探究______的关系。
(1)滑动变阻器R'的作用:______。(闭合开关前,滑动变阻器的滑片应移到______的位置)
(2)结论:______。
答案：
实验1:电流与电压
(1)改变电阻R两端电压 接入电路阻值最大
(2)导体的电阻不变时,通过导体的电流与它两端的电压成正比 实验2:电流与电阻
(1)保持电阻R两端电压不变 接入电路阻值最大
(2)导体两端的电压不变时,通过导体的电流与它的电阻成反比
(1)改变电阻R两端电压 接入电路阻值最大
(2)导体的电阻不变时,通过导体的电流与它两端的电压成正比 实验2:电流与电阻
(1)保持电阻R两端电压不变 接入电路阻值最大
(2)导体两端的电压不变时,通过导体的电流与它的电阻成反比
2. 欧姆定律:导体中的电流,跟这段导体______,跟这段导体的______。公式:______(式中电压U的单位用伏,电阻R的单位用欧,电流I的单位用安)。注:I、U、R必须是对应______的三个量。
答案：
两端的电压成正比 电阻成反比 I=$\frac{U}{R}$ 同一段导体
3. 判断下列说法是否正确(正确的打“√”,错误的打“×”)。
(1)在电压一定时,导体的电阻与通过它的电流成反比。( )
(2)在电阻一定时,导体两端的电压增大,通过这个导体的电流也随之增大。( )
(3)欧姆定律表明导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比。( )
(1)在电压一定时,导体的电阻与通过它的电流成反比。( )
(2)在电阻一定时,导体两端的电压增大,通过这个导体的电流也随之增大。( )
(3)欧姆定律表明导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比。( )
答案：
(1)×
(2)√
(3)√
(1)×
(2)√
(3)√
