知识点一 凸透镜
1. 凸透镜：
凸透镜的中央较厚、边缘较薄，两个表面中至少有一个是球面的一部分。
2. 凸透镜对光线的作用：
凸透镜对光有会聚作用。凸透镜又叫做会聚透镜。

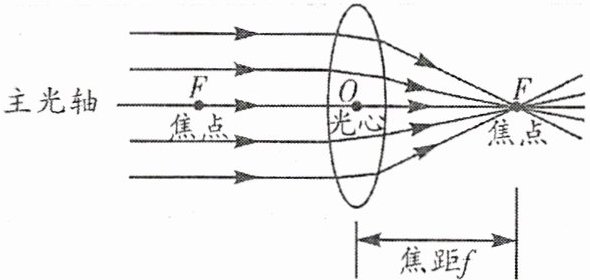

3. 凸透镜的光心、主光轴、焦点、焦距：

(1) 光心：凸透镜的中心称为光心$(O)$。
(2) 主光轴：通过光心且垂直于透镜表面的直线称为主光轴，简称光轴。
(3) 焦点：平行于主光轴的光经凸透镜折射后会聚的点称为凸透镜的焦点$(F)$，凸透镜的两侧各有一个焦点。
(4) 焦距：焦点到光心的距离称为焦距$(f)$。
4. 测焦距的方法：让平行于主光轴的光透过凸透镜会聚于一点，用刻度尺测出此点到凸透镜光心的距离即为焦距。

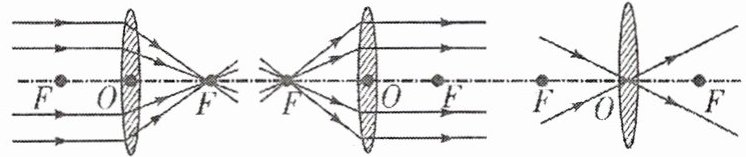

5. 凸透镜的三条特殊光线：对凸透镜来说，平行于主光轴的光线经过凸透镜折射，折射光线过焦点；经过焦点的光线经过凸透镜折射，折射光线平行于主光轴；经过光心的光线传播方向不变。(如下图)

注：同种光学材料制成的凸透镜，表面越凸，焦距越小，会聚作用越强。

答案： 1.较厚 较薄 2.会聚 3.
(1)中心
(3)主光轴
(4)焦点 光心 5.焦点 平行于 不变

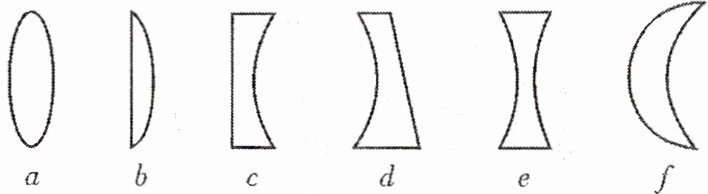

例 1 如图所示的各类用玻璃、树脂或水晶等透明材料做成的透镜中，属于凸透镜的有a、b、f。(填字母序号)

答案： 例1:a、b、f

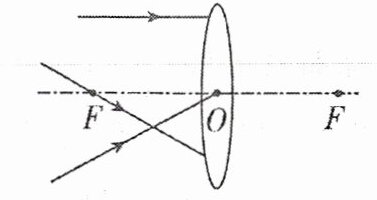

例 2 完成图中凸透镜的光路。

答案： 例2:图略

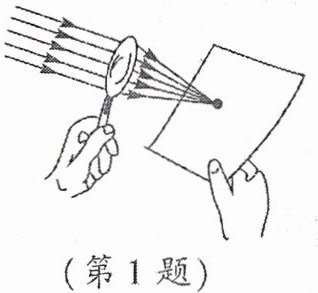

1. 如图所示，凸透镜正对着太阳光，来回移动另一侧的纸片，得到一个最小、最亮的光斑时，纸片距离凸透镜中心$10.0\ cm$，则此凸透镜的焦距是10.0$cm$；接着将纸片向远离凸透镜的方向移动，纸片上的光斑变大(选填“变大”“变小”或“不变”)。

答案： 1.10.0 变大

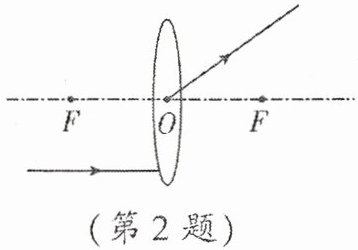

2. 根据图中的入射光线或折射光线，画出相应的折射光线或入射光线。

答案： 1. 对于通过凸透镜光心$O$的光线：
过光心的光线传播方向不变，所以从左侧水平入射过光心$O$的光线，其折射光线沿直线传播。
2. 对于过焦点$F$的入射光线：
经过凸透镜焦点的入射光线，经凸透镜折射后平行于主光轴射出。
画图如下：
[此处应画图，由于是文本形式，用文字描述：左侧水平过光心的光线继续水平向右；从左侧斜向上过焦点$F$的入射光线，经凸透镜折射后变为水平向右的折射光线]
