8. 如图所示，悬挂的小球处于静止状态，画出小球所受拉力的示意图。（力的作用点已标出）

答案：
如图所示

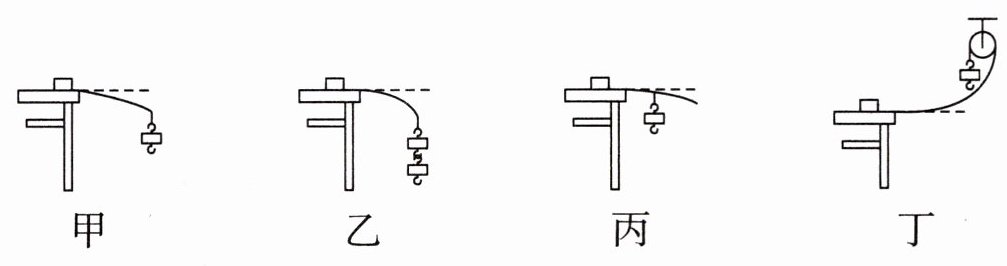

9. 力的作用效果与哪些因素有关呢？为了探究这个问题，小明设计了如下实验：把一个弹性较好的钢片固定在桌边，在钢片上用细绳挂上钩码，通过钢片受力而发生的现象来研究问题。小明设计实验的几个主要步骤如图所示（钩码规格相同）。


（1）实验中，细绳对钢片的拉力产生的作用效果是使钢片受力发生弯曲形变。
（2）通过比较甲和乙中钢片的形变程度，可以发现：力的作用效果与力的大小有关。
（3）通过比较甲和丁中钢片的弯曲方向，可以发现：力的作用效果与力的方向有关。
（4）通过比较甲和丙中钢片的形变程度，可以发现：力的作用效果与力的作用点有关。

答案：
(1)使钢片受力发生弯曲形变
(2)大小
(3)方向
(4)甲 丙
