15．如图是某运动物体的图象，则它的运动情况是

      A．开始静止，然后向x的负方向运动

      B．开始静止，然后沿斜面下滚

      C．以恒定的速度运动，然后逐渐变慢

      D．先沿―个平面滚动，然后沿斜面下滚

16．下列说法正确的是

      A．太阳辐射的能量主要来自太阳内部的热核反应

      B．汤姆生发现电子，表明原子具有核式结构

      C．氢原子从高能级跃迁到低能级要释放光子

      D．衰变所释放的电子是原子核内的中子转变为质子时所产生的

17．某地球卫星导航系统由中轨道、高轨道和同步卫星等组成。可将定位精度提高到“厘米”级，会在交通、气象、军事等方面发挥重要作用．已知三种卫星中，中轨道卫星离地最近，同步卫星离地最远．则下列说法中正确的是

      A．中轨道卫星的线速度大于高轨道卫星的线速度

      B．中轨道卫星的角速度小于同步卫星的角速度

      C．高轨道卫星的运行周期大于中轨道卫星的运行周期

      D．高轨道卫星的向心加速度小于同步卫星的向心加速度

18．如图是骨折病人的牵引装置示意图，绳的一端固定，绕过定滑轮和动滑轮后挂着一个重物，与动滑轮相连的帆布带拉着病人的脚，整个装置在同一竖直平面内．为了使脚所受的拉力增大，可采取的方法是

       A．只增加绳的长度

      B．只增加重物的质量

       C．只将病人的脚向左移动

       D．只将两定滑轮的间距增大

19．如图是一个可测定竖直方向加速度的装置原理图，拴在竖直弹簧上的重物与滑动变阻器的滑动头连接，该装置静止时其电压表的指针指在表盘中央的零刻度处，在零刻度的两侧分别标上对应的正、负加速度值，当加速度方向竖直向上时电压表的示数为正。则下列说法中正确的是

       A．若电压表的示数为负，则该装置处于失重状态

       B．若电压表的示数为正，则该装置可能正竖直向下减速

       C．若电压表的示数为零，则该装置可能正竖直匀速向上

       D．若电压表的示数为负，则该装置可能正竖直向上加速

20．某交流发电机给灯泡供电，产生正弦式交变电流的图象如图所示，下列说法中正确的是

      A．交变电流的频率为50Hz

      B．交变电流的瞬时表达式为

      C．在t=0．01s时，穿过交流发电机线圈的磁通量最大

      D．若发电机线圈电阻为0．4，则其产生的热功率为5W

21．在奥运比赛项目中，高台跳水是我国运动员的强项．质量为的跳水运动员进入水中后受到水的阻力而做减速运动，设水对他的阻力大小恒为F，那么在他减速下降深度为的过程中，下列说法正确的是（g为当地的重力加速度）

    A．他的动能改变Fh                                      B．他的重力势能减少了mgh

    C．他的机械能减少了               D．他的机械能减少了Fh

第II卷（非选择题共174分）

22．（16分）

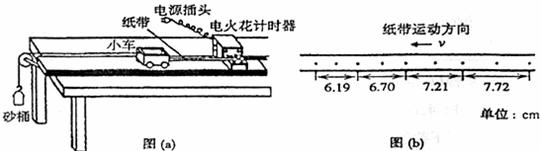

（1）某实验小组设计了一个探究加速度与物体所受合力F及质量关系的实验，图为实验装置简图，交流电的频率为50Hz．请回答下列问题：

①要完成该项实验，除了图所示器材和砝码，你认为还需要的实验器材有

（填写选项前的英文代号）

      A．刻度尺和秒表      B．刻度尺和天平        C．秒表和天平

②图为某次实验得到的纸带，根据纸带可求出小车的加速度大小为        m／s²（保留二位有效数字）

③保持小车质量不变，改变砂和砂桶质量，该同学根据实验数据作出了加速度随合力F的变化图线如图（c）所示。该图线不通过原点，其主要原因是              ．

（2）表格中所列数据是某实验小组测量小灯泡关系的实验数据：

0.0

0.2

0.5

1.0

1.5

2.0

2.5

3.0

0.000

0.050

0.100

0.150

0.180

0.195

0.205

0.215

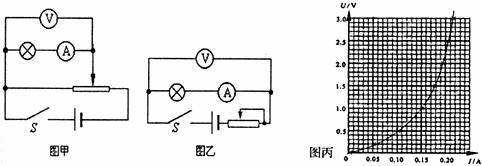

①分析上表内实验数据可知，应选用的实验电路图是图        （填“甲”或“乙”）

②以下是该实验的操作步骤：

      A．将电流表、电压表、变阻器、小灯泡、电源、开关正确连接成电路．

      B．调节滑动变阻器触头的位置，保证闭合开关前使变阻器与小灯泡并联部分的阻值最大。

      C．闭合开关，记下电流表、电压表的一组示数（U，I），移动变阻器的滑动触头，每移动一次记下一组（U，I）值，共测出8组数据．

      D．按所测数据，在坐标纸上描点并将各点用一条平滑的曲线连接起来，得出小灯泡的伏安特性曲线．

  指出以上步骤中存在不妥之处：

③小灯泡的曲线如图丙，分析曲线可以得到的结论是：

④比较该小组的电阻测量值与真实值的大小关系．

23．（10分）

在光滑的水平地面上静止着质量为木块，一粒质量为初速为的子弹水平击中木块，打入深度为d，求

       （1）摩擦力对木块所做的功

       （2）机械能转化为内能的值△E

24．（14分）

正方形金属线框，每边长，总质量，回路总电阻，用细线吊住，线的另一端跨过两个定滑轮，挂着一个质量为的砝码．线框上方为一磁感应强度B=2T的匀强磁场区，如图，线框abcd在砝码的牵引下做加速运动，当线框上边进入磁场后立即做匀速运动．接着线框全部进入磁场后又做加速运动，取

求

    （1）线框匀速上升的速度

       （2）线框匀速上升过程中产生的电能

25．（18分）

如图，在平面直角坐标系内，第I象限存在沿轴负方向的匀强电场，第IV象限以ON为直径的半圆形区域内，存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为、电荷量为q的带正电的粒子，从y轴正半轴上处的M点，以速度垂直轴射入电场，经轴上处的P点进入磁场，最后以垂直于y轴的方向射出磁场．不计粒子重力．求

       （1）粒子刚进入磁场时的速度

       （2）粒子在磁场中运动的轨道半径r和时间t.
