13．如图所示为一定质量的理想气体状态变化的过程中密度r随热力学温度T变化的曲线，由图线可知

       A．A→B过程中气体的压强变大

       B．B→C过程中气体的体积不变

       C．A→B过程中气体没有做功

       D．B→C过程中气体压强与其热力学温度平方成正比

14．如图所示，在一次救灾工作中，一架水平直线飞行的直升飞机A，用悬索救护困在水中的伤员B，在直升飞机A和伤员B以相同的水平速度匀速运动的同时，悬索将伤员吊起，在某一段时间内，A、B之间的距离以（式中H为直升飞机A离水面的高度）规律变化，则在这段时间内

       A．伤员在相等时间内的位移相同

       B．悬索一定是竖直的

       C．伤员在相等时间内速度的变化量相同

       D．伤员在相等时间内机械能的变化量相同

15．（5分）在“研究共点力的合成”实验中，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的一另一端都有绳套，如图所示。实验中需用两个弹簧秤分别勾住绳套，并互成角度地拉橡皮条。某同学认为在此过程中必须注意以下几项

       A．两根细绳必须等长

       B．橡皮条应与两绳夹角的平分线在同一直线上

       C．在拉弹簧秤时，要注意使弹簧秤与木板平面平行

       D．用弹簧秤拉绳套时，拉力要适当大些

       E．用两个弹簧秤拉绳套时，两根绳夹角要尽可能大

其中正确的是         。（填入相应的字母）

16．（5分）在科学测量中，人们常常把对微观量的测量转化为对宏观量的测量，用油膜法测分子的直径就是一个典型的例子。

   （1）在油膜法测分子直径时，我们需要作两点假设：                ；             。

   （2）现按1∶200的比例配制好油酸酒精溶液，然后用滴管取n 滴滴入量筒，记下体积为V。再从量筒中取一滴溶液滴在平静的水面上，扩展成面积为S的单分子油膜，则该油滴的分子直径为                。

17．（4分）如图所示电路，闭合开关时灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下（开关可闭合，可断开），现用一个多用电表的直流电压档、直流电流档和欧姆档，并选择合适的量程或倍率，分别进行如下操作及对故障作出相应判断：

次序

操作步骤

现象和结论

1

闭合开关，选择直流电压档，红、黑表笔分别接a、b

有示数，灯断路；无示数，灯短路

2

闭合开关，选择直流电流档，红、黑表笔分别接a、b

有示数，灯断路；无示数，灯短路

3

闭合开关，选择欧姆档，红、黑表笔分别接a、b

指针不动，灯断路；指针偏转，灯短路

4

断开开关，选择欧姆档，红、黑表笔分别接a、b

指针不动，灯断路；指针偏转，灯短路

以上操作和判断均正确的是：

       A．只有1、2对

       B．只有3、4对

       C．只有1、2、4对

       D．全对

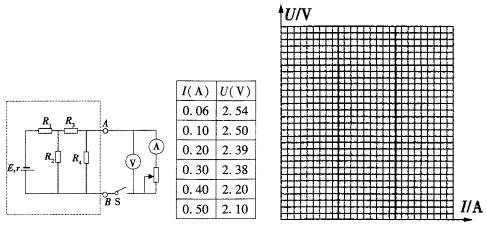

18．（8分）虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示。

   （1）试根据这些数据在下面的坐标纸上画出U―I图线。（要求标出坐标的数值）

   （2）若将方框内的电路等效成电动势为、内电阻为的电源，从图线上求出电源的电动势=_______V，内电阻=______Ω。

   （3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。

   （4）变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。

19．（8分））光电门传感器在很多实验中应用。光电门直接测量的物理量是         。它能测量瞬时速度的原理是                              。

如图所示的实验装置中的横杆能够绕竖直轴旋转，在横杆的一端装有宽度为

d＝0．005m的竖直“挡光圆柱”。横杆在转动过程中，由于摩擦阻力的作用，横杆会越转越慢。某同学利用光电门研究“挡光圆柱”速度大小与横杆转动圈数n的关系。在一次实验中记录下横杆转动圈数n和每次挡光的时间t，并计算出“挡光圆柱”在该时刻的速度以及速度的平方（部分数据如表中所示）。请计算表中当n＝5时，v²＝________m²/s²；如果继续测量“挡光圆柱”的速度，那么当n＝15时，“挡光圆柱”的速度为________m/s。则“挡光圆柱”速度大小与横杆转动圈数n的关系为________________。

n

t（10^－3s）

v＝d/t（m/s）

v²（m²/s²）

1

2．778

1．80

3．24

2

2．826

…

3．13

3

2．877

…

3．02

4

2．931

…

2．91

5

2．988

…

6

3．049

…

2．69

7

3．113

…

2．58

8

3．181

…

2．47

9

3．255

…

2．36

10

3．333

…

2．25

…

…

…

…

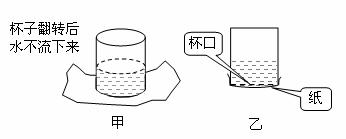

20．（10分）有位同学做了个小实验,他在杯中放了半杯水，找了一张普通的纸盖在杯口光滑平整的玻璃杯上，按住纸翻转杯子、松开手，他惊呆了：水居然不流下来，如图甲所示。已知玻璃杯粗细均匀，杯子内底部到杯沿的高度为12cm，杯中水的高度为6cm，大气压强为1．013×10⁵Pa。该同学在经过仔细观察后发现，翻转后，纸略往下凸，其平均下凸高度为0．35×10^-3m（见乙图），g取9．8m/s²。请你通过计算说明水不流下来的原因。

21．（12分）如图所示，绘出了汽车刹车时刹车痕（即刹车距离）与刹车前车速的关系，图中v为车速，s为车痕长度。（设刹车时汽车受到的阻力为汽车重力的k倍）

   （1）试用所学物理知识来说明汽车刹车距离与车速的关系。

   （2）若某汽车发生了车祸，已知该汽车刹车时的刹车距离与刹车前车速关系满足图示关系。交通警察要根据碰撞后两车的损害程度（与车子结构相关）、撞后车子的位移及转动情形等来估算碰撞时的车速，同时还要根据刹车痕判断撞前司机是否刹车及刹车前的车速。若估算出碰撞时车子的速度为45km/h，碰撞前的刹车痕为20m，则车子原来的车速是多少？

22．辨析题：（12分）

       把一个“10V  2．0W”的灯泡A接到某一电动势和内阻都不变的电源上，灯泡A实际消耗的功率是2．0W，换上另一个“ 10V  5．0W”的灯泡B接到这一电源上，请判断用电器B实际消耗的电功率有没有可能反而小于2．0W？某同学分析如下：将“ 10V 2．0W”的用电器与电源连接，用电器正常工作说明用电器两端电压为10V，现将“ 10V 5．0W”的用电器B与电源连接，用电器两端电压是10V，B也能正常工作，实际功率是5．0W，所以用电器的实际功率不会小于2．0W。你认为该同学的说法是否正确？如果正确，请你求出两灯串联使用的总功率。如果不正确，请说明理由，并求出灯泡B实际消耗的电功率小于2．0W的条件（设电阻不随温度改变）。

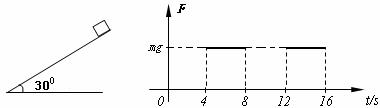

23．（12分）倾角30⁰的光滑斜面上，固定一质量为=1kg的物块，物块到底端距离S=240米，物块受到一个平行于斜面向上的外力F作用，F的大小随时间周期性变化关系如图所示，时，由静止释放物块，求：

（1）4-8s内物体的加速度；

（2）物块下滑到斜面底端所用的时间；

（3）物块下滑到斜面底端过程中力F做的总功。

24．（14分）如图所示，水平虚线L₁和L₂、 L₃和L₄之间存在两个磁场方向相反的匀强磁场，磁感应强度大小均为B，磁场高度为h，两磁场相距也为h。竖直平面内有一电阻均匀的凸形铜线框，质量为m，AB、EF、CD、GH边水平，AB边长为l，EF边长3l, BC、AH、ED、FG边长为h。现使线框AB边在磁场边界L₁的上方h高处由静止自由下落，当AB边刚进入上面磁场时加速度恰好为零，当AB边出下面磁场的前一段时间内，线框在做匀速运动。（重力加速度为g）求：

（1）线框的电阻；

（2）在GH、CD边进入上面磁场后某时刻金属框上的热功率为P，则此时框的速度；

（3）在AB边穿越两个磁场过程中金属框损失的机械能；

（4）大致画出金属框中电流随高度变化的图像。（下落2h内已画出）
