A．匀强电场的电场强度E=F /q

       B．AB两点的电势差为Fdcosθ/q

       C．带电小球由A运动至B过程中电势能增加了Fdsinθ

       D．若带电小球由B向A做匀速直线运动，则F必须反向

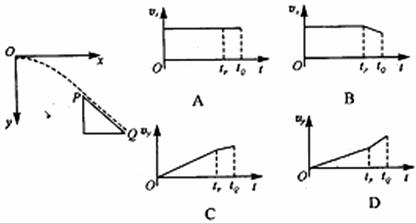

21．如图所示，水平抛出的物体，抵达斜面上端P处，其速度方向恰好沿着斜面方向，然后沿斜面无摩擦滑下，下列图象是描述物体沿x方向和y方向运动的速度――时间图象，其中正确反映运动的是                  （    ）

第Ⅱ卷  （非选择题，共10小题，共174分）

注意：

    1．用钢笔或圆珠笔直接答在试题卷中

    2．答卷前将答题纸密封线内的项目填写清楚。

22．（17分）

   （1）（6分）某同学用多用表欧姆挡测定某一定值电阻的阻值，操作正确。当选用“×100”挡后发现测量时指针偏角太小，则需使用________挡（填“×10”或“×1 k”），换挡必须进行________，才能进行电阻测量。若指针偏转如图所示，则该定值电阻的阻值为________Ω。

   （2）（11分）为验证“两小球碰撞中动量守恒”的实验中，某同学用如图所示的装置进行如下的实验操作：

    I．先将斜槽轨道的末端调整水平，在一块木板表面钉上白纸和复写纸，并将该木板竖直立于槽口处，使小球a从斜槽上紧靠挡板处由静止释放，小球撞到木板并在白纸上留下痕迹O；

II．将木板向远离槽口平移一段距离，再使小球a从斜槽上紧靠挡板处由静止释放，小球撞在木板上得到痕迹B；

III．然后把半径相同的小球b静止放在斜槽水平末右端，小球a仍从原来挡板处由静止释放与小球b相碰后，两球撞在木板上得到痕迹A和C；

Ⅳ．用天平测量a、b两小球的质量分别为m_a、m_b，用刻度尺测量纸上O点到A、B、C三点的距离分别为y₁、y₂和y₃；

①本实验中所选用的两个小球质量关系为m_a         m_b（选填“<”、“>” 或“=” ）

②小球a与小球b相碰后，两球撞在木板上得到痕迹A和C；其中小球a撞在木板上  点（填“A”或“C”）；

③用本实验中所测得的量来验证两球碰撞过程动量守恒，其表达式为

  （仅用字母m_a、m_b、y₁、y₂和y₃表示）

23．（16分）如图所示：半径为r、电阻不计的两个半圆形光滑金属导轨并列竖直放置，在轨道左上方端点M、N间接有阻值为R的小电珠,整个轨道处在磁感应强度为B的方向竖直向下的匀强磁场中，两导轨间距为L，现有一质量为m，电阻为R的金属棒ab从M、N处自由静止释放，经一定时间到达导轨最低点O、O′，此时速度为v。

求：（1）金属棒ab到达O、O′时，整个电路的瞬时电功率：

（2）金属其ab从M、N到O、O′的过程中，小电珠上产生的热量。

24．（19分）如图所示，在一个圆形区域内，两个方向相反且都垂直于纸面的匀强磁场分布在以直径A₂A₄为边界的两个半圆形区域I、II中，A₂A₄与A₁A₃的夹角为60°。一质量为m，带电量为+q的粒子以某一速度从Ⅰ区的边缘点A₁处沿与A₁A₃成30°角的方向射入磁场，随后该粒子以垂直于A₂A₄的方向经过圆心O进入Ⅱ区，最后再从A₄处射出磁场。已知该粒子从射入到射出磁场所用的时间为t,求Ⅰ区和Ⅱ区中的磁感应强度的大小。（忽略粒子重力）。

25．（20分）在光滑水平面上静置有质量均为m的木板AB和滑块CD，木板AB上表面粗糙，动摩擦因数为μ ，滑块CD上表面是光滑的圆弧，它们紧靠在一起。如图所示。一可视为质点的物块P，质量也为m，它从木板AB的右端以初速度v₀滑上木板AB，过B点时速度为，后又滑上滑块，最终恰好能滑到滑块CD圆弧的最高点C处。

求：

   （1）物块滑到B处时木板的速度v_AB；

   （2）木板的长度L；

   （3）滑块CD圆弧的半径R。
