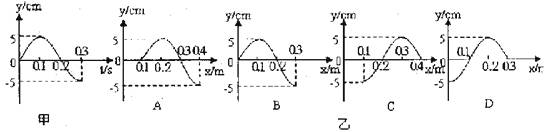

18．质点以坐标原点O为中心位置在y轴上做简谐运动，其振动图象如图甲所示，振动在介质中产生的简谐横波沿x轴正方向传播，波速为1.0m／s. 0.3s后，此质点立即停止运动，再经过0.1s后的波形图是图乙中的          （    ）

19．分别用波长为和的单色光照射同一金属板，发出的光电子的最大初动能之比为        1：2，以h表示普朗克常数，C表示真空中的光速，则此金属板的逸出功为                      （    ）

      A．                B．               C．              D．

20．光的本质到底是什么，科学家们在这方面做了大量的研究，19世纪60年代，麦克斯韦预言了电磁波的存在，并认为光是一种电磁波，后来得以实验证实。同时，爱因斯坦后来提出了光子说。这些理论在研究光现象方面取得了巨大的成功。下列有关光现象的说法正确的是                                                                      （    ）

      A．在光的双缝干涉实验中，若仅将入射光由紫光改为红光，则条纹间距一定变大

      B．拍摄玻璃橱窗内的物品时，往往在镜头前加装一个偏振片以增加透射光的强度

      C．紫光照射某金属时有电子向外发射，红光照射该金属时一定有电子向外发射

      D．门镜俗名叫做猫眼，门镜可以扩大视野是利用光的衍射现象

21．如图所示，边长为L的正方形线圈abcd，其匝数为n，总电阻为r，外电路的电阻为R，ab的中点和cd的中点的连线OO'恰好位于匀强磁场的边界上，磁场的磁感应强度为B．若线圈从图示位置开始，以角速度绕OO'轴匀速转动，则以下判断中错误的是（    ）

       A．线圈中产生的电流大小做周期性变化方向不变

       B．在时刻，磁场穿越线圈的磁通量为零，但此时磁通量随时间变化最快

       C．从t=0时刻到t=时刻，电阻R上产生的热量

       D．闭合电路中感应电动势的瞬时表达式为e=nBL²ωsinωt

22．（17分）

   （1）（6分）一次实验中，提供了下列几个长度测量仪器：

              ①刻度尺。                                       ②10分度游标卡尺

              ③20分度游标卡尺                           ④50分度游标卡尺

              ⑤螺旋测微器，

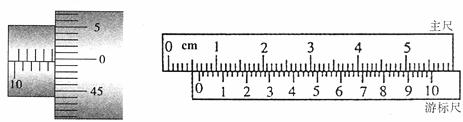

              某同学用其中一种仪器测量某工件长度为1.545cm，则他使用的仪器为     （填序号），下图中螺旋测微器读数为         mm，游标卡尺的读数为        cm。

   （2）（11分）从下列仪器中选出适当的实验器材，设计一电路来测量“金属丝电阻率”。

        要求方法简捷，有尽可能高的测量精度，并能得到多组数据。

              金属丝（L）（阻值约5Ω）        长度为L₀                        直径为D

              电流表（A₁）                            量程10mA                      内阻r₁=40Ω

              电流表（A₂）                            量程500μA                    内阻r₂=750Ω

              电压表（V）                             量程10V                         内阻10kΩ

              电阻（R₁）                                阻值为100Ω                   起保护作用

              滑动变阻器（R₂）                     总阻值约20Ω

              电池（E）                                 电动势1.5V                    内阻很小

              开关（S）                                 导线若干

              ①在下列方框中画出电路图，并标明所用器材的代号。

              ②若选测量数据中的一组数据计算电阻率ρ，则电阻率表达式ρ=            ，

式中各符号的意义是                。

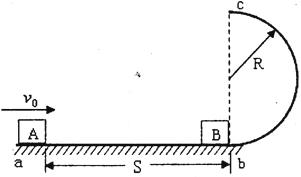

23．（16分）如图所示，半径R=0.1m的竖直半圆形光滑轨道bc与水平面ab相切。质量m=0.1kg的小滑块B放在半圆形轨道末端的b点，另一质量也为m=0.1lkg的小滑块A，以v₀=2m/s的水平初速度向B滑行，滑过s=1m的距离与B相碰，碰撞时间极短，碰后A、B粘在一起运动。已知木块A与水平面之间的动摩擦因数μ=0.2。取重力加速度g=1.0m／s²。A、B均可视为质点。求：

   （1）A与B碰撞前瞬间A的速度大小；

   （2）碰后瞬间，A、B共同的速度大小；

   （3）在半圆形轨道的最高点c，轨道对A、B的作用力的大小。

24．（17分）真空中存在空间范围足够大的、水平向右的匀强电场。在电场中，若将一个质量为m带正电的小球由静止释放，小球将做直线运动，速度与竖直方向夹角为37°取sin37°=0.6，cos37°=0.8）。现将该小球从电场中某点以初速度v₀竖直向上抛出。求：

   （1）小球从抛出点至最高点的电势能变化量；

   （2）小球运动的最小速度以及达到最小速度所用时间。

25．（22分）如图，在竖直向上的匀强磁场中，有两根水平放置的相距为L=0.5m的光滑平行导轨，其左端接一电阻为R=1Ω，将一金属棒垂直导轨放置，用一水平轻绳跨过定滑轮将金属棒与一重物相连接。若重物从距地面h=2m处由静止开始下落，假设在重物落地前，金属棒与重物均已做匀速直线运动。已知：磁感应强度为B=2T，导体棒和重物的质量均为m=0.4kg，不计导轨和导体棒的电阻，不计滑轮的质量和摩擦，重物与地面碰后不反弹，导体棒始终未脱离磁场和导轨g=10m／s²。求：在金属棒开始水平向右运动到静止的过程中

   （1）导体棒运动的最大速度；

   （2）电阻R上产生的焦耳热；

   （3）通过电阻R的总电量。
