14．如图所示，一同学沿一直线行走，现用频闪照相记录了他行走中9个位置的图片，观察图片，能比较正确反映该同学运动的速度－时间图像的是                                                               （    ）

15．某机器内有两个围绕各自的固定轴匀速转动的铝盘、，盘上有一个信号发射装置，能发射水平红外线，到圆心的距离为28cm。盘上有一个带窗口的红外线信号接受装置，到圆心的距离为16cm。、转动的线速度相同，都是m/s。当、正对时，发出的红外线恰好进入的接受窗口，如图所示，则接受到的红外线信号的周期是                                                                        （    ）

       A．0.56s              B．0.28s              C．0.16s              D．0.07s

16．如图所示水平光滑的平行金属导轨，左端接有电阻R，匀强磁场B竖直向下分布在导轨所在空间内，质量一定的金属棒PQ垂直于导轨放置．今使棒以一定的初速度v₀向右运动，当其通过位置a、b时，速率分别为v_a、v_b，到位置c时棒刚好静止．设导轨与棒的电阻均不计，a、b与b、c的间距相等，则金属棒在由ab与bc的两个过程中（    ）

A．棒运动的加速度相等

       B．通过棒横截面的电量不相等

       C．回路中产生的电能E_ab=3E_bc

       D．棒通过a、b两位置时速率关系为v_a＞2 v_b

17．如图所示，MN是位于水平平面内的光屏，放在水平面上的半圆柱形玻璃砖的平面部分ab与屏平行，由光源S发出的一束白光从半圆沿半径射入玻璃砖，通过圆心O再射到屏上，在竖直平面内以O点为圆心沿逆时针方向缓缓转动玻璃砖，在光屏上出现了彩色光带，当玻璃砖转动角度大于某一值，屏上彩色光带中的某种颜色的色光首先消失，有关彩色光的排列顺序和最先消失的色光是                                                            （    ）

       A．左红右紫，红光                               B．左红右紫，紫光

       C．左紫右红，红光                               D．左紫右红，紫光

18．如下图为一列简谐横波某一时刻的波形图，其中a、b两质点的位移大小相等，则以下判断正确的是                       （    ）

       A．再经过一个周期，a、b位移大小仍相等

       B．再经过半个周期，a、b位移大小仍相等

       C．再经过半个周期，a、b速度相等

       D．某一时刻a、b有可能同时经过平衡位置

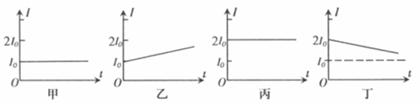

19．压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一质量为m的物体，电梯静止时电流表示数为I₀，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示，下列判断中正确的是           （    ）

       A．甲图表示电梯可能做匀速下降运动     B．乙图表示电梯可能做匀加速上升运动

       C．丙图表示电梯可能做匀加速上升运动 D．丁图表示电梯可能做匀减速下降运动

20．关于天然放射现象，以下叙述正确的是                                                            （    ）

       A．若使放射性物质的温度升高，其半衰期将减小

       B．衰变所释放的电子是原子核内的中子转变为质子时产生的

       C．在、、这三种射线中，射线的穿透能力最强，射线的电离能力最强

       D．铀核（U）衰变为铅核（Pb）的过程中，要经过8次衰变和10次衰变21．如图所示，理想变压器原、副线圈的匝数比为10 : 1，b是原线圈的中心接头，电压表V和电流表A均为理想电表，除滑动变阻器电阻R以外其余电阻均不计，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为（V）．下列说法中正确的是                                                                                                                       （    ）

A．当单刀双掷开关与a连接时，电压表的示数为22 V

       B．时，点c、d间的电压瞬时值为110V

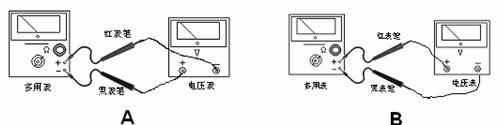

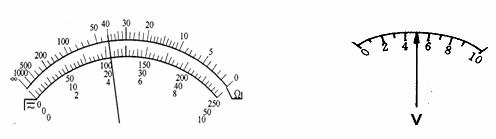

20090318        D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变大 第Ⅱ卷 试题详情>> 22．（18分）（1）某同学想通过一个多用表中的欧姆档，直接去测量上述电压表的内阻，该多用表刻度盘上读出电阻刻度中间值为30，欧姆档的选择开关拨至倍率_______挡。先将红、黑表棒短接调零后，选用下图中      方式连接。 试题详情>>     在实验中，某同学读出欧姆表的读数为       Ω，这时电压表的读数为        V。请你导出欧姆表电池的电动势为         V． 试题详情>> （2）气垫导轨是常用的一种实验仪器。它是利用气泵使带孔的导轨与滑块之间形成气垫，使滑块悬浮在导轨上，滑块在导轨上的运动可视为没有摩擦。我们可以用带竖直挡板C和D的气垫导轨以及滑块A和B来验证动量守恒定律，实验装置如图所示（弹簧的长度忽略不计），采用的实验步骤如下：                                 （    ） 试题详情>> a．用天平分别测出滑块A、B的质量mA、mB； b．调整气垫导轨，使导轨处于水平； c．在A和B间放入一个被压缩的轻弹簧，用电动卡销锁定，静止放置在气垫导轨上； d．用刻度尺测出滑块A的左端至C挡板的距离L1； e．按下电钮放开卡销，同时使分别记录滑块A、B运动时间的计时器开始工作。当A、B滑块分别碰撞C、D挡板时停止计时，记下滑块A、B分别到达挡板C、D的运动时间t1和t2； ① 实验中还应测量的物理量是________________________________； ② 利用上述测量的实验数据，验证动量守恒定律的表达式是_____________________，上式中算得的A、B两滑块的动量大小并不完全相等，产生误差的原因是_________________ _________________________________________（回答两点即可）； ③ 利用上述实验数据能否测出被压缩弹簧的弹性势能的大小？如能，请写出表达式。如果不能，请说明理由。 试题详情>> 23．如图所示，将一根光滑的细金属棒折成V形，顶角为2θ，其对称轴竖直，在其中一边套上一个质量为m的小金属环P， （1）若固定V形细金属棒，小金属环P从距离顶点O为 x的A点处由静止自由滑下，则小金属环由静止下滑至顶点O点时需多少时间？ （2）若小金属环P随V形细金属棒绕其对称轴以每秒n转匀速转动时，则小金属环离对称轴的距离为多少？ 试题详情>> 试题详情>> 24．如图所示，在地面附近有一范围足够大的互相正交的匀强电场和匀强磁场．匀强磁场的磁感应强度为B，方向水平并垂直纸面向里，一质量为m、带电量为+q的带电微粒在此区域恰好做速度大小为v的匀速圆周运动．（重力加速度为g） 试题详情>>    （1）求此区域内电场强度的大小和方向；    （2）若某时刻微粒运动到场中距地面高度为H的P点，速度与水平方向成450，如图所示．则该微粒至少须经多长时间运动到距地面最高点？最高点距地面多高？    （3）在（2）问中微粒运动P点时，突然撤去磁场，同时电场强度大小不变，方向变为水平向右，则该微粒运动中距地面的最大高度是多少？到最大高度时，与P点的水平距离是多少？ 试题详情>> 25．物块A与竖直轻弹簧相连，放在水平地面上，一个物块B由距弹簧上端O点H高处自由落下，落到弹簧上端后将弹簧压缩．为了研究物块B下落的速度随时间变化的规律和物块A对地面的压力随时间变化的规律，某位同学在物块A的正下方放置一个压力传感器，测量物块A对地面的压力，在物块B的正上方放置一个速度传感器，测量物块B下落的速度．在实验中测得：物块A对地面的最小压力为P1，当物块B有最大速度时，物块A对地面的压力为P2．已知弹簧的劲度系数为k，物块B的最大速度为v，重力加速度为g，不计弹簧的质量，求： 试题详情>>    （1）物块A的质量．    （2）物块B在压缩弹簧开始直到B达到最大速度的过程中，它对弹簧做的功．    （3）若P3为物块A对地面的最大压力，则弹簧的最大弹性势能为多大？ 试题详情>> 湖北省互联网违法和不良信息举报平台 网上有害信息举报专区 电信诈骗举报专区 涉历史虚无主义有害信息举报专区 涉企侵权举报专区 违法和不良信息举报电话：027-86699610 举报邮箱：58377363@163.com ICP备案序号: 沪ICP备07509807号-10 鄂公网安备42018502000812号 关闭
