30．如图15，平行地竖放两张纸，某同学向它们中间吹气，发现两张纸相互靠近，这是因为向纸片中间吹气时加快了纸片中间空气的流动，使两纸间的大气压强_________两纸外侧的大气压强。（填“>”或“<”）

31．在“探究平面镜成像特点” 的实验中，某同学用玻璃板、相同的两个棋子A和B、刻度尺、白纸、橡皮泥等器材进行实验，如图16所示。

（1）实验中调整好A和B的位置后，使用刻度尺分别测量A和B到平面镜的距离，可得到像到平面镜的距离          物到平面镜的距离；（填“>”、“=”或“<”）；

（2）移开棋子B，用白纸做屏幕放在该位置，白纸上接收不到A的像，说明平面镜成的是_______像。（填“虚”或“实”）。

32．小明同学研究“电流与电阻的关系”，可选用的器材有：电压恒为6V的电源，阻值为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω的定值电阻各一只，标有“15Ω lA”的滑动变阻器R₀一只，学生用电流表、电压表各一只，开关和导线若干。小明设计了如图16所示的电路，实验时他依次将6只定值电阻接入电路中a、b间，调节滑动变阻器滑片P并读出电流表A的读数，表1记录的是实验中记录的6组数据。

表1

序号

电阻/Ω

电流/A

1

5

0.3

2

10

0.24

3

15

0.2

4

20

0.18

5

25

0.16

6

30

0.14

（1）小李同学认为由小明的实验结果无法得到正确的结论，实验中需要控制           ；

（2）据此，图16中的电路图还需要加一个表，请在图中正确位置画出。

33．某物理兴趣小组的同学研究水的沸腾。从点燃酒精灯加热开始计时，当水中有气泡上升时，每隔1min记录一次水的温度，如表2所示。根据已知条件及表2和表3提供的数据，回答下列问题：

表2

时间／min

……

1l

12

13

14

15

16

17

18

19

20

……

温度／℃

……

95

96

97

98

98

98

98

98

98

98

……

（1）从记录数据可判断水的沸点是________℃；

（2）该处大气压强比标准大气压________；（填“高”或“低”）

（3）他们选用的温度计是         温度计。（填“水银”、“酒精”或“乙醚”）

表3　几种物质的凝固点和沸点（标准大气压）

水

水银

酒精

乙醚

凝固点/℃

0

－38.8

－117

－114

沸点/℃

100

357

78.5

35

34．在“使用托盘天平和量筒测量某金属块密度”的实验中，

（1）首先把托盘天平放在水平桌面上，将游码移到标尺左端零刻度线处，发现指针偏向分度盘的左侧，应该把平衡螺母向_____（填“左”或“右”）调节，才能使天平平衡；

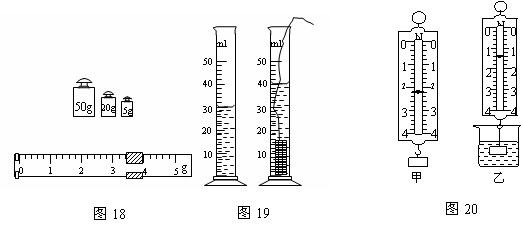

（2）天平平衡后，把金属块放在左盘，用镊子向右盘加减砝码，直到天平再次平衡，此时砝码和游码的位置如图18所示，金属块质量为     g；

（3）用细线拴好金属块，放人盛有适量水的量筒中，结果如图19所示，该金属块的密度为_____ kg／m³。

35．小李把一石块挂在弹簧测力计下，石块静止后弹簧测力计的示数如图20甲所示，然后慢慢地把石块浸没在水中（未接触到烧杯底），石块静止后弹簧测力计示数如图20乙所示，则石块所受的浮力是        N，石块密度是       kg/m³。（g=10N/kg）

36．小明同学将滑动变阻器R₁和定值电阻R₂串联在电源电压为6V的电源两端，如图21所示，小明多次调节滑动变阻器的滑片改变R₁两端的电压U₁，记录电压表V₂的读数U₂，得到如表4所示的实验数据，请根据表中数据，归纳出U₂和U₁的关系是　　　　　　　　　　　。

表4

U₁/V

5

4.5

4

3.5

3

2.5

U₂/V

1

1.5

2

2.5

3

3.5

37．小明学了力学知识后，做了如下实验。他用方向不变的水平拉力F拉动放在水平地面上的物体，如图22甲，并测出了物体的速度大小，绘制了图22中的乙丙两图，乙图表示F与时间t的关系，丙图表示物体的运动速度v与时间t的关系，结合已知条件及两图像可知，当t=3.5s时，物体受到的摩擦力为________N，如物体继续以此速度行驶10s，F做功________J。

38．用图23甲所示的电路测量R_X的阻值，图中R为电阻箱（电阻箱符号为         ），R₀为滑动变阻器，电源两端的电压不变。

（1）请你完成该实验的主要步骤有：

A．根据电路图连接电路，电阻箱阻值调到最大；

B．断开开关S₂，闭合开关S₁，读出电流表的示数为I；

C．________________________________      _；

D．读出电阻箱的示数R，就是未知电阻的阻值。

（2）该同学操作正确，电阻箱调节好后的示数如图23乙所示，可知待测电阻的阻值R_X＝_________W。

39．小芳同学在研究并联电路中的电阻关系之前，想利用手边的器材验证“并联电路中干路电流等于各支路电流之和”这一关系。实验桌上有如下器材：电源一个（电源电压不作为已知、）、电阻箱（电路图符号          ）一个、电压表一只、电流表两只、开关一个、各种阻值已知的定值电阻和导线若干。请根据上述要求帮助小芳画出实验电路图，并写出实验步骤。

（1）实验电路图:

（2）实验步骤：

五、简答和计算（共16分，40、41题各3分，42、43题各5分）

计算题要求：（1）写出必要的文字说明和依据的主要公式；（2）代入数据；

（3）凡有数字运算的题目，运算过程和结果都要写明单位。

40．为什么短跑运动员跑到终点后不能立即停下来？

41．质量为2kg水温度由20℃升高到70℃时，水吸收了多少热量？［c_水＝4.2×10³J/（kg・℃）］

42．如图24所示的装置， O为杠杆AC的支点，OA:OC=1:2，在杠杆的A点挂一边长为0.2m的立方体D，在杠杆上B点作用竖直向下的拉力F，当杠杆在水平位置平衡时，物体D对地面的压强p₁为7000Pa，A点受到向下的拉力为F₁´；在杠杆上C点作用竖直向下的拉力F，当杠杆在水平位置平衡时，物体D对地面的压强p₂为6000Pa，A点受到向下的拉力为F₂´，OB:BC=1:2，杠杆和绳的质量忽略不计。求

（1）F₁´和F₂´的比值；

（2）F的大小；

（3）如果要使物体D对地面的压强刚好为零，则人需要在C点用多大的力F´。

43.如图25所示，电源电压一定，R₁和R₂为两个未知阻值的定值电阻，R是滑动变阻器，闭合开关S₁、S₂后，R₁消耗的实际电功率P₁为0.36W；闭合开关S₁、断开S₂，滑动变阻器的滑片P移到最右端时，R₁消耗的实际电功率为P₁´，P₁: P₁´=9:1，此时电流表读数为0.2A，电压表V₁、V₂的读数分别为U₁和U₂，U₁:U₂=7:2，求

（1）R₁的阻值；

（2）电路中消耗的最小电功率。

丰台区2008年初三毕业及统一练习

物理试卷答案及评分参考

第Ⅰ卷  （机读卷   共36分）

题号

1

2

3

4

5

6

7

8

9

10

11

12

答案

C

B

D

B

A

A

C

B

C

D

D

C

题号

13

14

15

16

答案

AD

A B

BC

AC

第Ⅱ卷  （非机读卷   共64分）

题号

答案

得分

题号

答案

得分

17

3×10⁸  ，30

2

21

A

2

18

长度

2

22

80，2000

2

19

静止

2

23

132

2

20

机械

2

24．（2分）                               25．（2分）                    26．（2分）

27．2.22―2.26                                                                                     （2分）

28．26                                                                                                           （2分）

29．1.5                                                                                                            （2分）

30．<                                                                                                                     （1分）

31．（1）=    （2）虚                                                                        （每空1分，共2分）

32．（1）定值电阻两端（或ab两点间）的电压                               （1分）

（2）                                                                   （1分）

33．（1）98    （2）低 （3）水银                                                      （每空1分，共3分）

34．（1）右    （2）78.4（3）7.84×10³                                             （每空1分，共3分）

35．（1）0.8 （2）2.75×10³                                                                                                                                    （每空1分，共2 分）

36．U₂=6V―U₁                                                                                                     （1分）

37．2，60                                                                                         （每空1分，共2 分）

38．（1）断开开关S₁，闭合开关S₂，调节电阻箱阻值，使电流表的示数为I            （1分）（2）36                                                                                                      （1分）

39．（1）实验电路图正确………………（1分）

（2）实验步骤：

①按电路图连接电路。

②闭合开关S，读出R₁两端的电压值U、电阻箱阻值R₂、电流表A₁、A₂示数 I₁、I₂，并记录。                                                                                              ………………(1分)

③根据公式I=U/R计算出通过R₁的电流I₁´。                       ………………(1分)

④分别调节电阻箱阻值为不同的阻值5次，再分别读出R₁两端的电压值，电阻箱阻值、电流表A₁、A₂示数，计算出通过R₁的电流，并记录。                ……………… (1分)

说明：

（1）实验电路图正确                        1分

（2）多次测量（6次或6次以上）             1分

（3）正确记录数据                          1分

（4）根据公式I=U/R计算任意一支路电流      1分

（5）用电流表测量通过定值电阻的电流也得分。

（6）如用定值电阻代替电阻箱也得分。

（7）用其它方法正确同样得分。

五、简答和计算题（共16分）

40．答：任何物体都具有惯性（1分），短跑运动员跑到终点时，由于运动员具有惯性，仍然要保持运动状态（1分），所以短跑运动员跑到终点后不能立即停下来。 （1分）

41．解：Q_吸=cm（t- t₀）……………………………………………… （1分）

= 4.2×10³J/（kg•℃）×2 kg ×（70℃－20℃）………… （1分）

        =4.2×10⁵J ………………………………………………  （1分）

42．（1）在B点作用力F，杠杆平衡时：

F₁´・L_OA＝F・L_OB……①

在C点作用力F，杠杆平衡时：

F₂´・L_OA＝F・L_OC……②

①/②，代入已知条件，得F₁´: F₂´ =1:3  ……………（１分）

（2）在B点作用力F时：

以D为研究对象，受力分析如图甲，

绳对物体D的拉力F₁与A点受到的拉力F₁´大小相等

N₁＝G－F₁´ ……③

N₁＝p₁S    ……④          ……………………………………………………（１分）

在C点作用力F时：

以D为研究对象，受力分析如图乙

绳对物体D的拉力F₂与A点受到的拉力F₂´大小相等

N₂＝G－F₂´ ……⑤

N₂＝p₂S   ……⑥           ……………………………………………………（１分）

代入数据，联立①②③④⑤⑥得： F＝30 N                 …………………………（１分）

（3）物体D对地面的压强为零时，以D为研究对象，受力分析如图丙，

绳对D的拉力F₃与A点受到的拉力F₃´大小相等

G＝F₃´ …………⑦

在C点作用力F´最小时，应满足下列条件：

F₃´・L_OA＝F´・L_OC…⑧

由（1）（2）结果及①②③④⑤⑥式，可得：G=300N

代入⑦⑧得： F´＝150 N                          ………………………………………（１分）

43．解: 闭合开关S₁、S₂，等效电路如43题图甲所示；

　 闭合开关S₁、断开开关S₂，滑动变阻器的滑片P移到最右端时，等效电路如43题图乙所示；

                                                          ………………………（1分）

（1）由图甲、图乙得：=

代入数据P₁=0.36W，得：P₁´=0.04W

由I₂=0.2A 得：                     R₁==1Ω   …………………………………………①（1分）

（2）由图甲、图乙得：= =

           …………………………… ②（1分）

由得：                …………………………………………③（1分）

代入数据，联立①②③得：R₂=4Ω，R=10Ω

当闭合开关S₁、断开开关S₂，滑动变阻器的滑片P移到最右端时，电路中消耗的电功率最小，等效电路图如乙图，

电路中消耗的电功率  P== 0.6W  ………………………………（1分）说明：

（1）42题列出式③和式⑤，或画出图甲和图乙均给1分。

（2）43题画出等效电路图甲、乙或用文字表述正确均给1分。

（3）42、43题用其它方法，只要正确就给分。

（4）计算题均不累计扣分。

（5）单位错误，整体扣1分。
