《2025年万唯预习视频课九年级物理上册人教版》

教材基础练

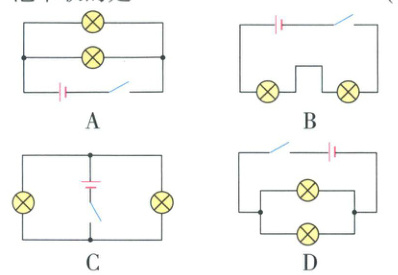

1. 如图所示是小明连接的电路,电路中两只灯泡串联的是 (B)

答案： 1.B

2. 小明走在街道边,发现路边整齐的路灯中有一盏灯不亮了,但是其他路灯依然发光,你认为这些路灯的连接是 (B)

A.串联
B.并联
C.部分串联
D.可能串联可能并联

答案： 2.B　[解析](本题考查并联电路各用电器之间是否相互影响)街上的路灯一盏灯不亮了,其它路灯依然发光,说明路灯之间可以独立工作,互不干扰,是并联的,ACD错误,B正确.故选B.

3. 关于如图所示的电路,下列说法正确的是 (B)


A.灯泡$\mathrm{L}_1$、$\mathrm{L}_2$是串联的
B.只闭合开关$\mathrm{S}_1$时,灯泡$\mathrm{L}_2$亮
C.只闭合开关$\mathrm{S}_2$时,灯泡$\mathrm{L}_2$亮
D.灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均可以单独工作

答案：
3.B　[解析]由题图可知闭合开关S₁、S₂后,电流分为两路，一路电流从电源正极出发经过灯泡L₁和开关S₂、S₁后,回到电源的负极,另一路电流从电源正极出发,经过L₂、S₁后,回到电源负极,所以它们是并联的,具体如解图所示，A错误;只闭合开关S₁时,灯泡L₂亮、L₁不亮,当S₁、S₂都闭合时，两灯均亮;只闭合开关S₂时，两支路无电流，两灯都不亮,因此电路无法达到L₁单独工作的效果,B 正确,C、D错误.故选B.
　　　

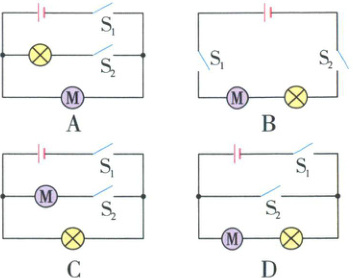

4. 小明设计了一个无人机的简单电路,当开关$\mathrm{S}_1$闭合时指示灯亮起,再闭合$\mathrm{S}_2$时电动机启动,无人机起飞.下列电路设计符合要求的是 (C)

答案： 4.C　[解析](本题考查电路设计)当开关S₁闭合时指示灯亮起,再闭合S₂时电动机启动,无人机起飞,说明指示灯可以单独工作,所以指示灯和电动机并联.A图中开关S₁闭合时电动机工作,再闭合S₂时指示灯亮起,A不符合题意;B图中开关S₁闭合时电动机和指示灯都不工作,再闭合S₂时电动机和指示灯同时工作,B不符合题意;C图中开关S₁闭合时指示灯亮起,再闭合S₂时电动机工作,C 符合题意;D图中开关S₁闭合时电动机和指示灯都工作,再闭合S₂时会造成电源短路,D不符合题意.故选C.

5. 如图所示为小明连接的小风扇模拟电路,其中有一根导线接错了,请在这根导线上打“×”,并用笔画线代替导线画出正确的连接方式,要求:开关$\mathrm{S}_1$闭合指示灯L亮;再闭合$\mathrm{S}_2$,电动机才能转动.

答案：
5.如答图所示
　　　　　　　　
[解析]要求开关S₁闭合时,指示灯亮,再闭合S₂,电动机转动,说明指示灯与电动机并联，开关S₁在干路或指示灯支路,开关S₂在电动机支路.题图中开关S₁在干路,开关S₂在指示灯支路,只改变一根导线的连接,故应将开关S₂改接至电动机支路,具体如答图所示.

6. 观察如图所示电路图,回答以下问题:

(1)当开关$\mathrm{S}_1$、$\mathrm{S}_3$断开,$\mathrm{S}_2$闭合时,小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联接入电路.
(2)只有开关$\mathrm{S}_1$闭合时,小灯泡$\mathrm{L}_1$接入电路.
(3)要使小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联接入电路,应将开关$\mathrm{S}_1$、$\mathrm{S}_3$闭合,$\mathrm{S}_2$断开.

答案：
6.
(1)串　
(2)L₁　
(3)S₁、S₃ S₂　[解析]

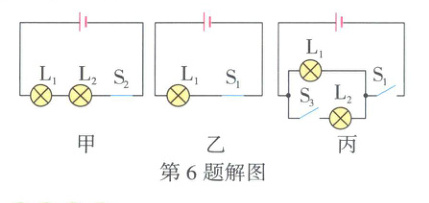

(1)当开关S₁、S₃断开,S₂闭合时,画出此时的简化电路图,具体如解图甲所示，电流依次经过小灯泡L₁和L₂,由解图甲可知小灯泡L₁和L₂串联接入电路;
(2)当只有开关S₁闭合时,画出此时的简化电路图,具体如解图乙所示，只有小灯泡L₁接入电路;
(3)要使两灯并联,应将两灯均接入电路,且“首接首,尾接尾”,画出简化电路图,如解图丙所示,由解图丙可知当开关S₁、S₃闭合,S₂断开时,电流有两条路径,分别通过小灯泡L₁、L₂,小灯泡L₁和L₂并联接入电路.
