《2025年高中全程学习导与练高中地理选择性必修第一册湘教版浙江专版》

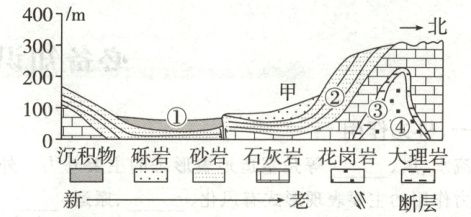

[典例](2022·浙江6月选考，5～6)下图为某地地质剖面图。读图，回答1～2题。

1. 图中可能找到化石的是(B)
[A]①
[B]②
[C]③
[D]④
2. 图中甲处(A)
[A]岩层受挤压形成向斜构造
[B]受断层影响下陷形成谷地
[C]因岩浆活动地表出露喷出岩
[D]因外力作用地下埋藏变质岩

答案： 微专题四 地质图的判读
［典例］
1.B 读图可知，①所在位置是沉积物，尚未形成沉积岩，不可能出现化石，A错误；②所在位置为砂岩岩层，砂岩是一种沉积岩，可能会含有化石，B正确；③所在位置为大理岩，大理岩是石灰岩经变质作用形成的，其本质为变质岩，不可能含有化石，C错误；④所在位置为花岗岩，花岗岩是岩浆侵入地壳冷却凝固形成的，不可能含有化石，D错误。
2.A 读图可知，同一岩层在甲处的高度低于两侧，故其形成原因是岩层受挤压向下弯曲形成向斜构造，A正确；由图可知，断层左侧相对下沉，右侧相对抬升，且两侧都有砂岩岩层存在，断层左侧砂岩位置比右侧砂岩位置低，说明甲处是抬升不是下陷，B错误；甲处的岩层为砾岩，是沉积岩，与岩浆活动无关，C错误；甲处岩层从上往下依次为砾岩、砂岩、石灰岩，均为沉积岩，并没有变质岩，D错误。

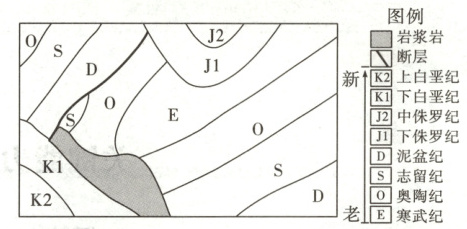

下图为某地地质平面图。读图，回答3～4题。

3. 图中岩浆岩(D)
①侵入背斜 ②侵入向斜 ③早于志留纪形成 ④晚于寒武纪形成
[A]①③
[B]②③
[C]②④
[D]①④
4. J1岩层形成之前该地区经历的地质过程是(A)
[A]岩层弯曲—岩浆侵入—断层错位
[B]岩层弯曲—断层错位—岩浆侵入
[C]岩浆侵入—岩层弯曲—断层错位
[D]岩浆侵入—断层错位—岩层弯曲

答案： 3.D 根据图示信息可知，图中岩层两翼新中间老，为背斜，岩浆岩切穿背斜轴部，①正确，②错误；岩浆岩将寒武纪、志留纪岩层切断，说明岩浆岩形成晚于寒武纪、志留纪，③错误，④正确。
4.A 该地先是经过固结成岩作用形成各种岩层，然后水平岩层受到挤压，弯曲变形，之后发生岩浆活动，最后岩层在进一步受到挤压作用的情况下，岩层断裂形成断层，所以该地区经历的地质过程是岩层弯曲—岩浆侵入—断层错位，A正确。
