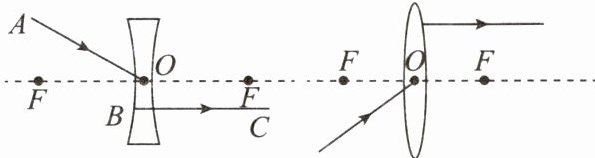

【典例2】完成下列光路图。

答案：

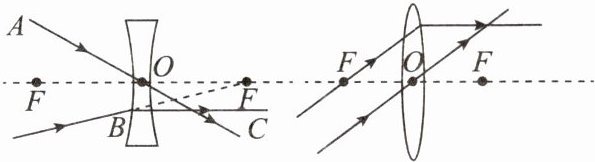

解析 指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴；过光心的光线传播方向不变。过焦点的光线经凸透镜折射后折射光线平行于主光轴；过光心的光线传播方向不变,如图所示。

答案 见解析

知识点一 凸透镜和凹透镜

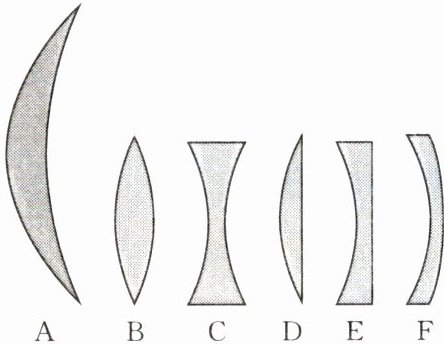

1. 晋代张华的《博物志》中有关于冰透镜的记载：“削冰令圆,举以向日,以艾承其影,则火生。”下列透镜中符合冰透镜特点的是ABD(填字母)。

答案： ABD

知识点二 透镜对光的作用

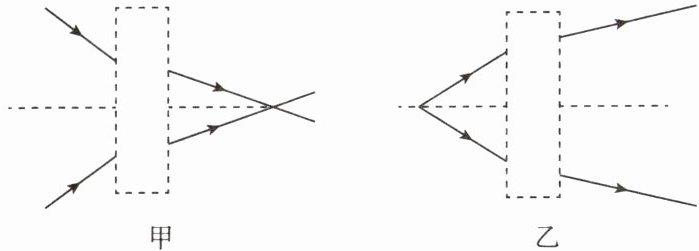

2. 光线经过甲、乙两透镜后的折射光线如图所示,下列对两透镜类型的分析正确的是(D)

A.甲透镜的折射光线会聚于一点,说明甲透镜是凸透镜
B.乙透镜的折射光线是发散的,说明乙透镜是凹透镜
C.甲透镜的折射光线比入射光线更向主光轴靠拢,说明甲透镜是凸透镜
D.乙透镜的折射光线比入射光线更向主光轴靠拢,说明乙透镜是凸透镜

答案： D

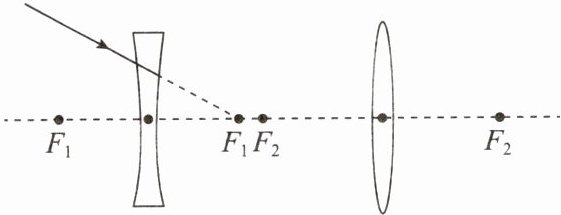

3. 在图中,完成入射光线从左边射向凹透镜折射,再由凸透镜折射后的光路。

答案：
如图所示
