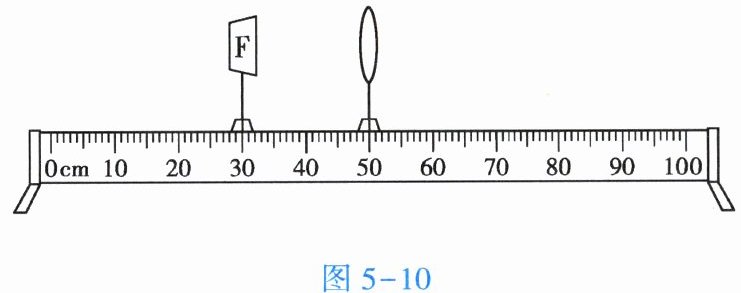

13.(双选)在“探究凸透镜成像的规律”时,F 形光源和凸透镜的位置如图 5 - 10 所示,移动光屏可承接到清晰等大的像(图中未画出光屏)。若保持透镜位置不变,将 F 形光源调至 20 cm 刻度处时,下列判断错误的是【BD】

A.该透镜的焦距是 10 cm
B.移动光屏可承接到清晰放大的像
C.像的位置在 60~70 cm 刻度之间
D.投影仪应用了该次实验的成像规律

答案： BD

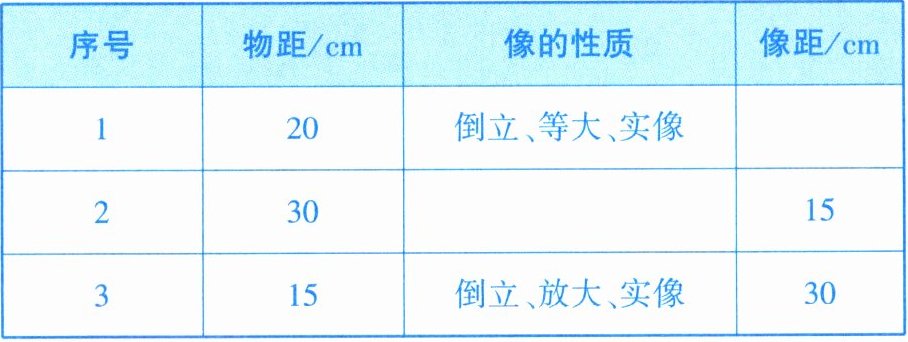

14.(双选)(2024·天津)在用一凸透镜研究其成像的规律时,某同学得到的部分实验信息如下表所示。根据表中信息判定下列说法,正确的是【AB】
|序号|物距/cm|像的性质|像距/cm|
|1|20|倒立、等大、实像| |
|2|30| |15|
|3|15|倒立、放大、实像|30|

A.序号为 1 的实验的像距为 20 cm
B.序号为 2 的实验成倒立、缩小的实像
C.序号为 3 的实验成像特点与照相机成像特点相同
D.若物距是 12 cm,物体通过透镜所成的像是虚像

答案： AB

15. 光通过透镜会发生折射,请将图 5 - 11 中的入射光线或折射光线补画完整。

答案：
