7. 某中学地理学习小组举行了“认识、绘制经纬线”实践活动,读活动报告,完成下列各题。
实践主题：认识、绘制经纬线。

实践所需材料：彩笔、白纸、橘子、小刀。
实践步骤：
第一步,绘制经纬线。
橘蒂代表北极,橘脐代表南极。

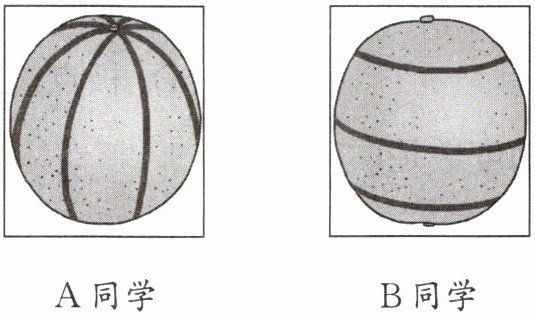

(1)A 同学在橘子上用彩笔所绘制的线是____。
(2)B 同学在橘子上用彩笔所绘制的线是____。
第二步,切经纬线,绘经纬线图。

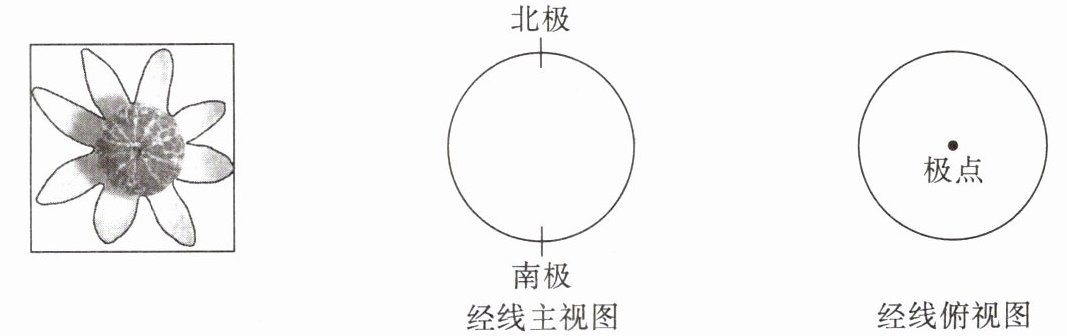

(3)沿经线剥开橘子,观察代表经线的橘瓣形状,绘制经线的主视(从正面观察)图、俯视(从极点上空观察)图。

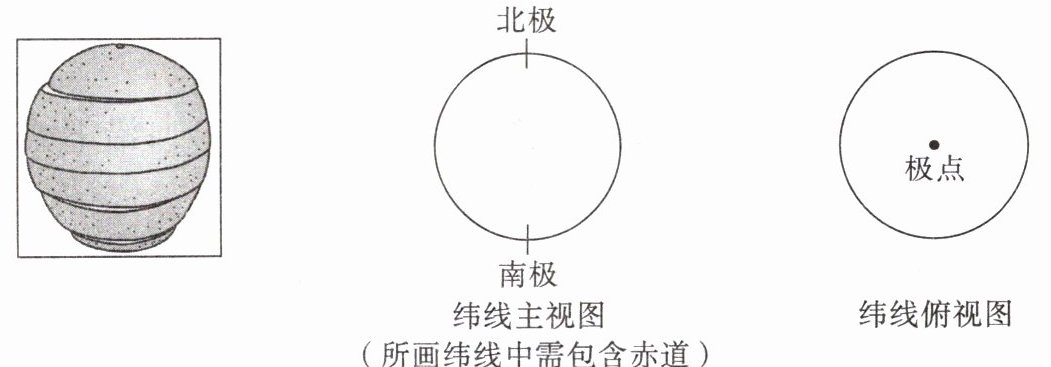

(4)沿纬线切开橘子,绘制纬线的主视(从正面观察)图、俯视(从极点上空观察)图。

(所画纬线中需包含赤道)

答案：

(1)经线
(2)纬线
(3)如下图所示:


(注意:经线主视图中经线数量不限，用圆滑曲线连接南北极即可;经线俯视图中经线数量不限，由极点引出，呈放射状线段作图即可。)
(4)如下图所示:


(所画纬线中需包含赤道)
(注意:纬线主视图要求有赤道，纬线数量不限;纬线俯视图为同心圆，纬线数量不限。)
解析 第
(1)题，由图可知，A同学在橘子上用彩笔所绘制的线是指示南北方向的经线。第
(2)题，B同学在橘子上用彩笔所绘制的线是指示东西方向的纬线，经线与纬线互相垂直。第
(3)题，从正面看，经线连接南北两极，从极点上空看经线呈放射状分布。第
(4)题，从正面看纬线是平行的，纬线从赤道向南北两极越来越短；从极点上空看纬线是圆环状(极点除外)。
