知识点❷ 并联电路的电流规律

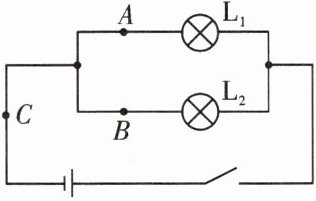

1. 提出问题：如图所示，并联电路中各点的电流有什么关系？
2. 猜想或假设：略。
3. 设计实验
(1) 实验器材：干电池，开关，几个规格不同的灯泡，电流表，若干导线。

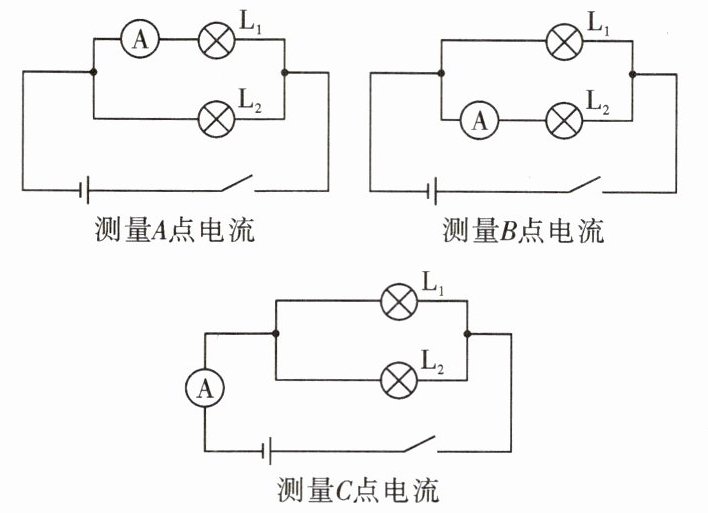

(2) 电路图如图所示。
测量A点电流 测量B点电流
测量C点电流
(3) 根据电路图连接电路并进行测量。
(4) 把测量数据记录在表格中。
(5) 换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。

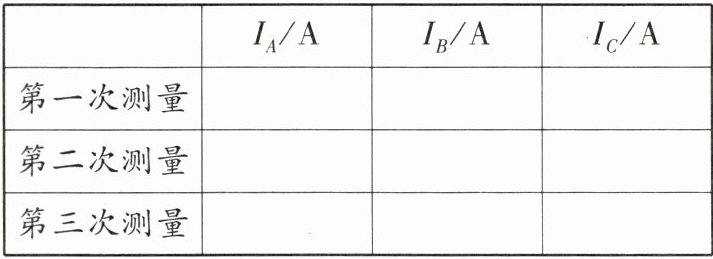

(6) 实验表格
(7) 实验结论：并联电路中
1. 提出问题：如图所示，并联电路中各点的电流有什么关系？
2. 猜想或假设：略。
3. 设计实验
(1) 实验器材：干电池，开关，几个规格不同的灯泡，电流表，若干导线。
(2) 电路图如图所示。
测量A点电流 测量B点电流
测量C点电流
(3) 根据电路图连接电路并进行测量。
(4) 把测量数据记录在表格中。
(5) 换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。
(6) 实验表格
(7) 实验结论：并联电路中
干路中的电流等于各支路中的电流之和
。公式：$I = I_1 + I_2 + I_3 + ·s$
。
答案：
1.
(7)干路中的电流等于各支路中的电流之和 $I = I_1 + I_2 + I_3 + ·s$
(7)干路中的电流等于各支路中的电流之和 $I = I_1 + I_2 + I_3 + ·s$
