《2025年综合活动手册九年级物理上册沪教版54制》

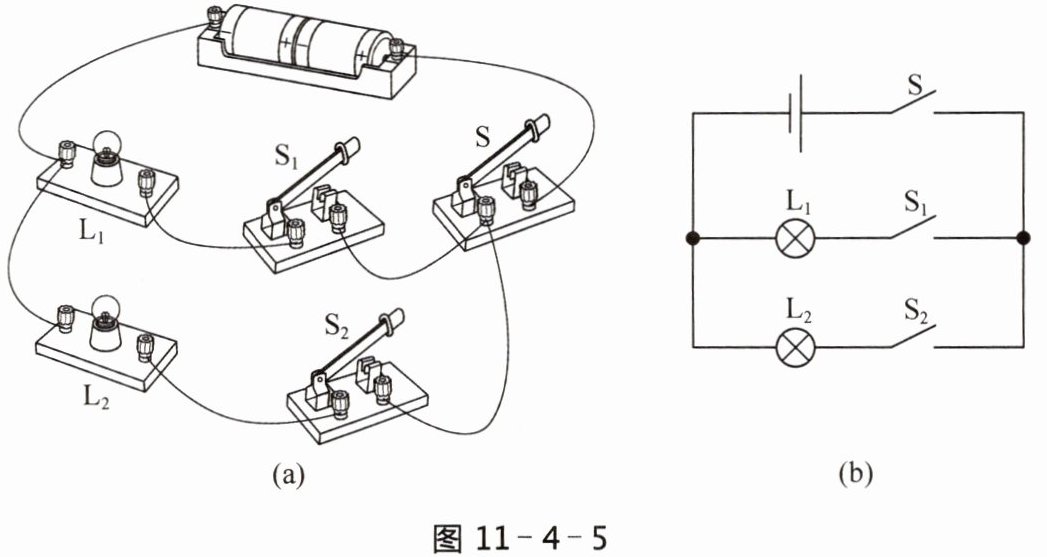

按图 11 - 4 - 5 所示连接电路,依照下列操作方法进行实验。

(1)闭合开关 $ S $、$ S_1 $、$ S_2 $,两个小灯泡均发光,再断开 $ S $,观察并记录两个小灯泡的发光情况。
(2)闭合开关 $ S $、$ S_1 $、$ S_2 $,两个小灯泡均发光,再断开 $ S_1 $,观察并记录两个小灯泡的发光情况。
(3)用箭头在图 11 - 4 - 5(b)中标出开关闭合时电流的方向。

答案：

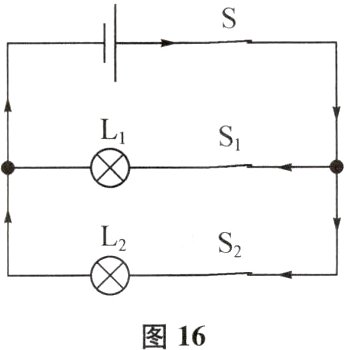

（1）断开 S 后，小灯泡 L₁、L₂ 都不发光。（2）断开 S₁ 后，小灯泡 L₁ 不发光，小灯泡 L₂ 发光。（3）如图 16 所示。
