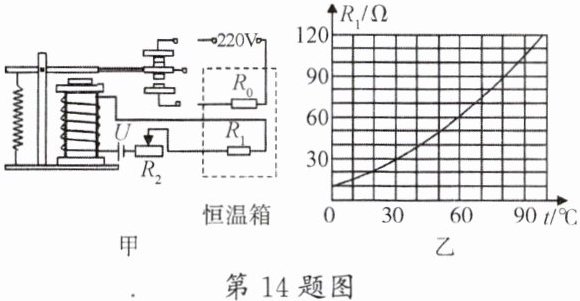

14. 小明利用实验室的电磁继电器、阻值随温度变化的电阻$R_{1}$、滑动变阻器$R_{2}$、发热电阻丝$R_{0}$设计了一个恒温箱控制电路。如图甲所示，恒温箱加热器的电源电压为220V，发热电阻丝$R_{0}$和电阻$R_{1}$处于恒温箱内，图乙是电阻$R_{1}$的阻值随温度变化的关系曲线。电磁继电器所在的控制电路的电源电压$U = 9V$，电磁继电器线圈的电阻可不计，通过实验测得当电磁继电器线圈的电流达到30mA时，电磁继电器的衔铁被吸下来。
（1）请用笔画线代替导线，按照题意将图中的电路连接完整。
（2）在升温的过程中，电阻$R_{1}$两端的电压会______（填“变大”“变小”或“不变”）。
（3）如果要使恒温箱内的温度升高，合理的操作方法是______。
（4）当滑动变阻器$R_{2}$接入电路中的电阻为250Ω时，接通电路，加热发热电阻丝能使恒温箱的温度升高到多少摄氏度并保持不变？

答案：

(1)如图　
(2)变大
(3)将$R_{2}$的滑片向左移动
(4)已知$U=9V$，电磁继电器的电流$I=30mA=0.03A$，则控制电路的总电阻为$R=\frac{U}{I}=300\Omega$，当滑动变阻器$R_{2}$接入电路的电阻为$250\Omega$时，电阻$R_{1}$的阻值为$R_{1}=R - R_{2}=300\Omega - 250\Omega = 50\Omega$，查图像知对应的温度为$50^{\circ}C$。
