《2025年全程导航初中总复习地理内蒙古专版》

考点③地形剖面图

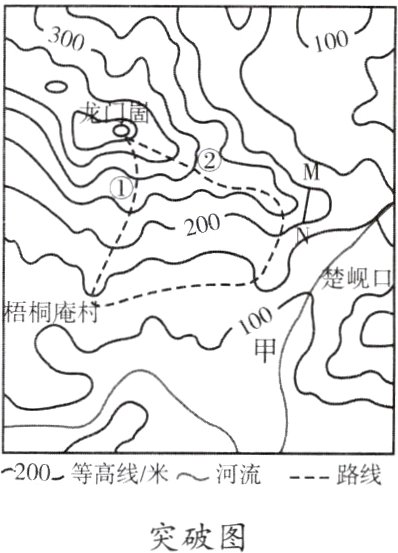

突破 [2023·威海]如图是昆嵛山局部等高线示意。据图，完成1~2题。
　　　　　

1. 从图中看出( )
A. 甲河流由西南向东北流
B. 龙门崮在楚岘口的东南方向
C. 从梧桐庵村到龙门崮沿①线比②线更省力
D. 梧桐庵村地势较平坦、开阔，利于村落发展

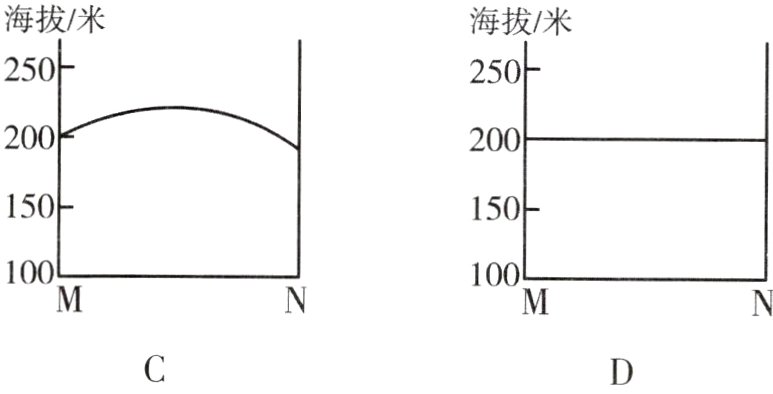

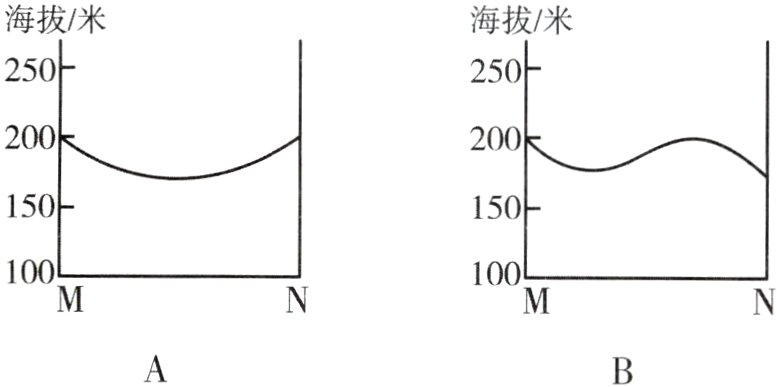

2. 欲在MN间修一公路，勘察人员绘制出的地形剖面图正确的是( )
　　

答案： 1.D　2.C

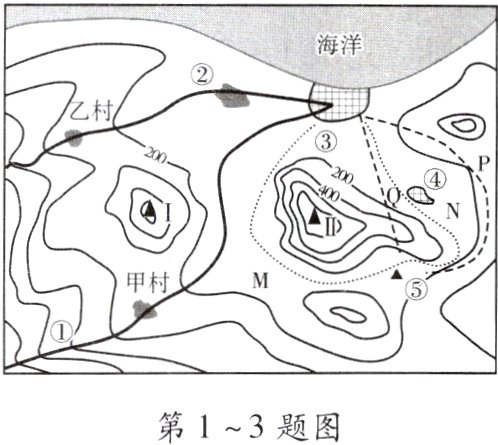

[2023·赤峰三模]读某地区等高线图，完成1~3题。
　　　

1. 图示区域山顶Ⅱ与乙村的高度差可能为( )
A. 600米 B. 900米
C. 1 000米 D. 1 200米
2. 下列地点位于①处可视范围的是( )
A. ③镇、乙村 B. Ⅰ山山顶、②镇
C. ④镇、Ⅱ山山顶 D. 甲村、Ⅰ山山顶
3. 为了将⑤地的铁矿运到③镇附近加工出口，图中M、N、P、Q四条公路线设计合理的是( )
A. M线 B. N线 C. P线 D. Q线

答案： 1.A
2.D　解析:由图可知,①点位于图中左下方,地处山谷地区,实际地势相对两侧较低,乙村位于山谷,所以看不到乙村,看得到甲村,看得到Ⅰ山山顶,④镇位于Ⅱ山后方,看不到④镇。
3.B　解析:为了将⑤地的铁矿运到③镇附近加工出口,图中M、N、P、Q四条公路线设计合理的是N线,因为N线经过的等高线少,沿途地势缓和,并且路程短。

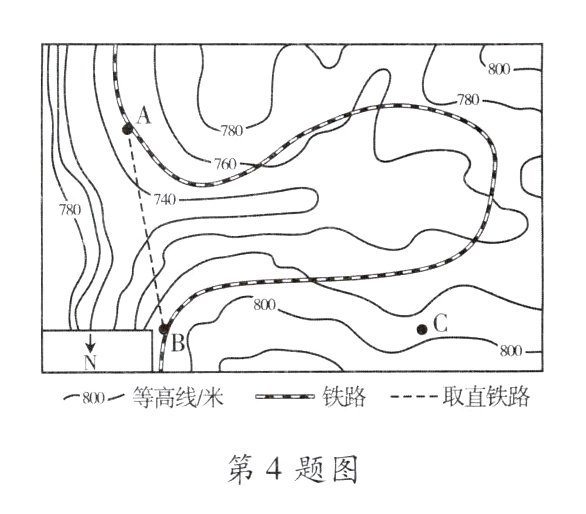

4. [2023·通辽]山区地段的普通铁路常采用如图所示的“灯泡”形迂回线路，随着科技发展和提速的需要，有些“灯泡”形线路被隧道和桥梁代替，实现了“裁弯取直”。下图为某地等高线地形图与铁路线路布局图。读图并结合材料分析，下列叙述正确的是( )


A. A点位于C点的西北方向
B. 取直线路AB经过的地形部位为鞍部
C. “灯泡”形线路被“裁弯取直”有利于缩短里程
D. 图中铁路采用“灯泡”形迂回线路的影响因素是气候

答案： 4.C　解析:图中有指向标,按照指向标可知,A点位于C点东南方向;AB中间处,等高线凸向高处,说明此处是山谷;“灯泡”形线路被“裁弯取直”减少了绕行路线长度,有利于缩短里程;据图可知,由于AB之间处为山谷,为了绕行该山谷故铁路修建成“灯泡”形,故影响因素是地形。
