17. (2022·长沙)如图 4 - 10,为了探究光反射时的规律,小丽把一个平面镜放在水平桌面上,再把一张可以绕 $ ON $ 翻折的纸板 $ ABCD $ 竖直地立在平面镜上,纸板上的直线 $ ON $ 垂直于镜面。她将一束光贴着纸板沿 $ EO $ 方向射向 $ O $ 点,在纸板上用笔描出入射光 $ EO $ 和反射光 $ OF $ 的径迹。
(1)如图甲所示,反射角的大小为______。
(2)实验过程中,进行下列哪项操作后,在纸板上仍可以看到反射光？______(填字母,单选)。
A. 如图乙所示,将纸板的右半部分向后翻折
B. 如图丙所示,将纸板与入射光束一起以 $ ON $ 为轴旋转
C. 如图丁所示,将纸板与入射光束一起以 $ CD $ 为轴向后倾倒
(1)如图甲所示,反射角的大小为______。
(2)实验过程中,进行下列哪项操作后,在纸板上仍可以看到反射光？______(填字母,单选)。
A. 如图乙所示,将纸板的右半部分向后翻折
B. 如图丙所示,将纸板与入射光束一起以 $ ON $ 为轴旋转
C. 如图丁所示,将纸板与入射光束一起以 $ CD $ 为轴向后倾倒
答案：
50
B
B
18. (2022·山西)在“探究平面镜成像的特点”实验中：
(1)用透明玻璃板替代平面镜是便于确定像的______和比较像与物的大小。

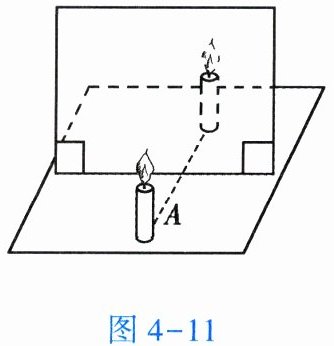

(2)如图 4 - 11 所示,将玻璃板______放置在水平白纸上,把点燃的蜡烛 $ A $ 放在玻璃板的前面,能看到它在玻璃板后面的像。再拿一支与蜡烛 $ A $ 完全相同的蜡烛 $ B $,竖立着在玻璃板后面移动,直至与蜡烛 $ A $ 的像完全重合,此现象说明______。
(3)想要判断蜡烛 $ A $ 的像是虚像还是实像,你的办法是______。
(1)用透明玻璃板替代平面镜是便于确定像的______和比较像与物的大小。
(2)如图 4 - 11 所示,将玻璃板______放置在水平白纸上,把点燃的蜡烛 $ A $ 放在玻璃板的前面,能看到它在玻璃板后面的像。再拿一支与蜡烛 $ A $ 完全相同的蜡烛 $ B $,竖立着在玻璃板后面移动,直至与蜡烛 $ A $ 的像完全重合,此现象说明______。
(3)想要判断蜡烛 $ A $ 的像是虚像还是实像,你的办法是______。
答案：
位置
竖直
平面镜所成像的大小与物体的大小相等
观察像能否成在光屏上
竖直
平面镜所成像的大小与物体的大小相等
观察像能否成在光屏上
19. 小明做“探究光的传播规律”实验：在玻璃缸中盛上清水,再在其中倒入了大量的盐,几天后,他让一束激光射入盐水中,光路如图 4 - 12 所示,图中光线沿______(填“直线”或“曲线”)传播,这说明光沿直线传播是有条件的,介质应当具有______的特点。物理学中用一条带箭头的直线表示光的传播路径和方向,并将这种带箭头的直线称为光线,这种研究方法叫______法。
答案：
曲线
均匀
模型
均匀
模型
