1．（2008年江苏卷．物理．2）207年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用．在下列有关其它电阻应用的说法中。错误的是

  A.热敏电阻可应用于温度测控装置中   B.光敏电阻是一种光电传感器

  C.电阻丝可应用于电热设备中    D.电阻在电路中主要起到通过直流、阻碍交流的作用。

2．（2008年宁夏卷．理综．15）一个T型电路如图1所示，电路中的电,  .另有一测试电源，电动势为100V，内阻忽略不计。则

  A.当cd端短路时，ab之间的等效电阻是40

B. 当ab端短路时，cd之间的等效电阻是40

  C. 当ab两端接通测试电源时， cd两端的电压为80 V

  D. 当cd两端接通测试电源时， ab两端的电压为80 V            图1

3．（2008年 广东卷．物理．7）电动势为E、内阻为r的电源与定值电阻R₁、R₂及滑动变阻器R连接成如图2所示的电路。当滑动变阻器的触头由中点滑向b端时，下列说法正确的是(      )

A．电压表和电流表读数都增大

B．电压表和电流表读数都减小

C．电压表读数增大，电流表读数减小

D．电压表读数减小，电流表读数增大

图2

4．（2007年广东基础卷．物理．15）用电压表检查图3电路中的故障，测得U_ad=5.0V,U_ed=0V,U_be=0V,U_ab=5.0V,则此故障可能是（  ）

A．L断路      B．R断路      C．R′断路      D．S断路                             图3

5．（2008年江苏卷．物理．4）在如图4所示的逻辑电路中，当A端输入电信号”1”、B端输入电信号”0”时，则在C和D端输出的电信号分别为

 A.1和0    B.0和1     C.1和l    D.0和0                         图4

6．（2008年北京卷．理综．23）风能将成为21世纪大规模开发的一种可再生清洁能源。风力发电机是将风能（气流的功能）转化为电能的装置，其主要部件包括风轮机、齿轮箱，发电机等。如图5所示．（1）利用总电阻的线路向外输送风力发电机产生的电能。输送功率，输电电压，求异线上损失的功率与输送功率的比值;

（2）风轮机叶片旋转所扫过的面积为风力发电机可接受风能的面积。

设空气密度为p，气流速度为v，风轮机叶片长度为r。求单位时间内流向风轮机的最大风能P_m;在风速和叶片数确定的情况下，要提高风轮机单位时间接受的风能，简述可采取的措施。

（3）已知风力发电机的输出电功率P与P_m成正比。某风力发电机的风速v₁9m/s时能够输出电功率P₁=540kW。

图5

我国某地区风速不低于v₂=6m/s的时间每年约为5000小时，试估算这台风力发电机在该地区的最小年发电量是多少千瓦时。

7．（2008年宁夏卷．理综．22）图6为一正在测量中的多用电表表盘.

（1）如果是用×10档测量电阻，则读数为             。

（2）如果是用直流10 mA档测量电流，则读数为             mA。

   （3）如果是用直流5 V档测量电压，则读数为               V。

                                                                                            图6

8．（32008年山东卷．理综．23）2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家。材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。若图7为某磁敏电阻在室温下的电阻--磁感应强度特性曲线，

图7

其中R_B、R_O分别表示有、无磁敏电阻的阻值。为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R_B。请按要求完成下列实验。

（1）设计一个可以测量磁场中该磁敏电阻阻值的电路，在图8的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）。要求误差较小。

     提供的器材如下：

   A.磁敏电阻，无磁场时阻值

   B.滑动变阻器R，全电阻约

   C.电流表，量程2.5mA,内阻约

   D.电压表，量程3V，内阻约3k

   E.直流电源E，电动势3V，内阻不计                        图8

    F.开关S，导线若干

（2）正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：

1

2

3

4

5

6

U（V）

0.00

0.45

0.91

1.50

1.79

2.71

I（mA）

0.00

0.30

0.60

1.00

1.20

1.80

根据上表可求出磁敏电阻的测量值R_B=          ，结合图1可知待测磁场的磁感

应强度B＝           T。

（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻值的变化规律有何不同？

（4）某同学查阅相关资料时看到了图9所示的磁敏电阻在一定温度下的电阻-磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？                                图9

9．（2008年广卷．物理．15）某实验小组探究一种热敏电阻的温度特性．现在器材：直流恒流电源（在正常工作状态下输出的电流恒定）、电压表，待测热敏电阻、保温容器、温度计、开关和导线等．

(1)若用上述器材测量热敏电阻的阻的随温度变化的特性，请你在图10的实物图上连线．

（2）实验的主要步骤：         图10

①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后，闭合开关，             ，             ，断开开关；

③重复第②步操作若干次，测得多组数据．

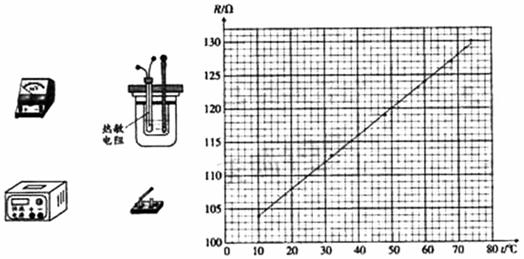

（3）实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得图10的R-t关系图线，请根据图线写出该热敏电阻的R-t关系式：R=        +        t(Ω)（保留3位有效数

                                      图11

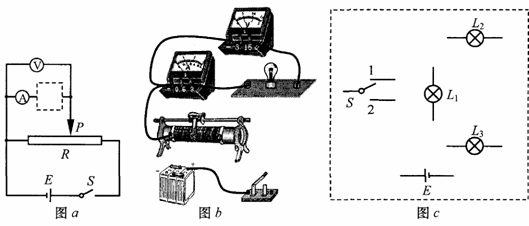

（1）他分别将L₁、L₂接入图（a）中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现灯泡均能正常发光。在图（b）中用笔线代替导线将电路连线补充完整。

（2）接着他将L₁和L₂串联后接入图11（a）中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现其中一个灯泡亮而另一个灯泡不亮，出现这种现象的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

现有如下器材：电源E（6V，内阻不计），灯泡L₁（6V，1.5W）、L₂（6V，10W），L₃（6V，10W），单刀双掷开关S。在图11（c）中设计一个机动车转向灯的控制电路：当单刀双掷开关S与1相接时，信号灯L₁亮，右转向灯L₂亮而左转向灯L₃不亮；当单刀双掷开关S与2相接时，信号灯L₁亮，左转向灯L₃亮而右转向灯L₂不亮。

1．（山东济南市2009届月考卷．物理．7）如图12左所示是一火警报警器的部分电路示意图，其中R₂为半导体热敏材料制成的传感器，其电阻R₂随温度t变化的图线如图12右所示。电流表为值班室的显示器，a、b之间接报警器。当传感器R₂所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是（    ）

A．I变大，U变大

B．I变大，U变小

C．I变小，U变大

D．I变小，U变小

图12

2．（山东德州市2009届质量检测卷．物理．6）日常生活用的电吹风中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风可将头发吹干。没电动机线圈的电阻为R₁，它与电热丝的电阻R₂相串联，接到直流电源上，电吹风机两端电压为U，通过的电流为I，消耗的电功率为P，则以下选项正确的是（     ）

A．IU?P     B．IU=P     C．P? I²（R₁+R₂）  D．P=I²（R₁+R₂）

3．(广东省中山一中2008―2009学年第一学期高三第一次统测试卷．物理．9)如图13所示电路中，将三个同样规格的灯泡接入电路中，当将滑动变阻器上的滑动头从开始的中点位置向右移动时，三个灯泡消耗功率的变化情况是（    ）

A．L₁减小             B．L₂增大

C．L₂减小             D．L₃增大                                 图13

4．（海南省海南中学2009届高三月考卷．物理．10）如图14所示的电路，将两个相同的电流表分别改装成A₁(0―3A)和A₂(0―0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（     ）

A.A₁的指针半偏时，A₂的指针也半偏

B.A₁的指针还没半偏时，A₂的指针已经半偏

C.A₁的读数为1A时，A₂的读数为0.6A

D.A₁的读数为1A时，干路的电流I为1.2A                        图14

5．（江苏省启东中学2008―2009学年度第一学期月考卷．物理．3）如图15所示，某自动控制车间的技术人员设计了一个简单的报警器电路图，满足下列哪个条件，该报警器将发出报警声（    ）

A．S₁断开，S₂闭合       B．S₁闭合，S₂断开

C．S₁、S₂都断开         D．S₁、S₂都闭合

                                                              图15

6．（广东侨中高三第二次月考卷．物理．12）如图19所示，电路中的电阻R₂是光敏电阻，其它电阻的阻值不变。 已知不受光照时，电阻R₁∶R₂∶R₃∶R₄＝1∶2∶3∶4，电路两端的电压U恒定不变，且左端接电源的正极。若用光照射光敏电阻R₂，且逐渐增强照射光的强度至某一值，在此过程中电容器C所带的电荷量的变化情况可能是___________，也可能是______________________。

7．（2009届江苏盐城市高三摸底试题着卷．物理．10）

（1）图20为一正在测量中的多用电表表盘。

①如果是用×10Ω挡测量电阻，则读数为______Ω。

②如果是用直流10mA挡测量电流，则读数为

_____mA。                                                     图17

（2）现有一阻值已知的定值电阻、两个开关、若干根导线和一个电压表，要求设计一个能测定某电源内阻的实验电路。（已知电压表内阻很大，电源内阻与定值电阻相差不大），画出实验电路图。

8．（海南省民族中学2009届高三上学期月考卷．物理．15）用伏安法测定一个待测电阻R_x的阻值（阻值约为200Ω），实验室提供如下器材：

电池组E   电动势3V，内阻不计

电流表A₁  量程0―10mA，内阻约为40Ω－60Ω

电流表A₂  量程0―500μA，内阻为1kΩ

滑动变阻器R₁，阻值范围0―20Ω，额定电流2A

电阻箱R₂，阻值范围0―9999Ω，额定电流1A

电键S、导线若干

  要求实验中应尽可能准确的测量R_x的阻值，请回答下面问题：       图18

上述器材中缺少电压表，需选一只电流表将它改装成电压表进行测量， 请在图18方框中画出测量R_x阻值的电路图，并在图中表明器材代号；

② 实验中将电阻箱R₂的阻值调到4000Ω，再调节滑动变阻器R₁，两表的示数如图19所示，可读出电流表A₁的示数是________mA，电流表A₂的示数是_______μA，测得待测电阻R_x的阻值是__________。

9．（江苏南通市2009届基础调研测试卷．物理．14）用电动势为1.5V、内阻为1.0Ω的干电池5节串联，给一个“6.0V  0.6W”的用电器供电．

（1）求该用电器的额定电流；

（2）若要使该用电器在额定电压下工作，电路中还需要串联一个阻值多大的电阻？

（提示：串联电池组的电动势等于各个电池的电动势之和；串联电池组的内阻等于各个电池内阻之和．）

10．（江苏如皋市2009届高三一轮复习卷．物理．12）如图20所示，电源电动势E＝6V，电源内阻不计．定值电阻R₁=2.4kΩ、R₂=4.8kΩ.

⑴ 若在ab之间接一个C=100μF的电容器，闭合开关S，

电路稳定后，求电容器上所带的电量；

⑵ 若在ab之间接一个内阻R_V = 4.8kΩ的电压表，求电压表的示数．

11．（海南省海南中学2009届高三第四次月考卷．物理．18）图21中电源电动势E=12V,内电阻r=0.5Ω.将一盏额定电压为8V，额定功率为16W的灯泡与一只线圈电阻为0.5Ω的直流电动机并联后和电源相连，灯泡刚好正常发光，通电100min问：

（1）电源提供的能量是多少？

（2）电流对灯泡和电动机所做的功各是多少？                          图21

（3）灯丝和电动机线圈产生的热量各是多少？

（4）电动机的效率为多少？

12．（广东华南师大附中2008―2009学年高三综合测试．物理16．）如图22所示，电阻，小灯泡上标有“3V，1．5W"，电源内阻，滑动变阻器的最大阻值为（大小未知），当触头滑动到最上端时；’安培表的读数为l A，小灯泡恰好正常发光，求：

（1）滑动变阻器的最大阻值

    （2）当触头滑动到最下端时，求电源的总功率及输出功率。     图22

（一）文字介绍

预测2009年高考对本考点知识的考查，多是通过对电路的分析计算、对电压、电流、电阻等物理量的测量，以考查学生对基本概念、基本定律的理解和掌握。尤其动态直流电路的分析，非纯电阻电路的分析与计算，稳态、动态阻容电路的分析与计算，故障电路的分析与判断，非线性电路的分析与求解，是今高考命题的热点。同时要关注恒定电流中联系实际、联系现代科技的问题；电学实验除掌握伏安法测电阻、测电源有电动势和内阻等基础实验外，要特别注意体现课改理念，考查基本实验方法、过程和技能的探究实验问题．

(二 )考点预测题

1．在如图23所示的电路中，E为电源电动势，r为电源内阻，R₁和R₃均为定值电阻，R₂为滑动变阻器。当R₂的滑动触点在a端时合上开关S，此时三个电表A_1．A₂和V的示数分别为I_1．I₂和U。现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是（  ）

A．I₁增大，I₂不变，U增大

B．I₁减小，I₂增大，U减小                                  图23

C．I₁增大，I₂减小，U增大

D．I₁减小，I₂不变，U减小

2.在图24中所示电路中,直流发电机E=250V,内阻,电热器组中装有50只完全相同的电热器,每只电热器规格为“200V,1000W”,其他电阻不计,不考虑电热器电阻随温度的变化.问:

    (1)当接通几只电热器时,实际使用的电热器都能正常工作?

    (2)当接通几只电热器时,发电机输出功率最大?

    (3)当接通几只电热器时,电热器组加热物体最快?

   (4)当接通几只电热器时,电阻、上消耗的功率最大?         图24

3．图25为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I―U关系曲线图。

在图26电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R₁＝250Ω。由热敏电阻的                                     图25              图26

I―U关系曲线可知，热敏电阻两端的电压为        V；电阻R₂的阻值为         Ω。

4． 把晶体二极管D和电阻R串联起来，连接成如图27(a)的电路，电源的电动势E＝5．0V，内阻不计，二极管两端电压U与其中的电流I的关系曲线(伏安特性曲线)如图27(b)，但为简单起见，可近似地看作直线，直线与横轴的交点E_O＝1V

 (见（b）图中的虚线)，即二极管上所加电压U＜E_O时电流为零，U＞E_O时，I和U为线性关系，此二极管消耗的电功率超过4.0W时将被烧坏．试问：(1)电阻R最小要多大才不致烧坏二极管?

(2)在保证不致烧坏二极管的条件下R值为多大时，输入给R的功率为最大?此功率最大值等于多少瓦?

5．汽车电动机启动时车灯会瞬时变暗，如图28所示，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，   图28

车灯的电功率降低了（  ）

A．35.8 W       B．43.2 W         C．48.2 W            D．76.8 W

6．如图29所示，电阻R₁=20Ω，电动机绕线电阻R₂=10Ω，当电键S断开时，电流表的示数是I₁=0.5A,当电键合上后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率P应是:

A．I=1.5A    B.I<1.5A

C.P=15W     D.P<15W

7．如图30所示，已知电源内阻不计。为使电容器的带电量增大，可采取以下那些方法：

A.增大R₁    B.增大R₂

C.增大R₃    D.减小R₁                                              图30

8．如图31所示，已知R₁=30Ω，R₂=15Ω，R₃=20Ω，AB间电压U=6V，A端为正C=2μF，为使电容器带电量达到Q =2×10^{- 6C}，应将R₄的阻值调节到多大？

 图31

9．在图32所示电路的三根导线中，有一根是断的，电源、电阻器R₁、R₂及另外两根导线都是好的，为了查出断导线，某学生想先将万用表的红表笔连接在电源的正极a，再将黑表笔分别连电阻器R₁的b端和R₂的c端，并观察万用表指针的示数，在下列选档中，符合操作规程的是：

       A．直流10V挡.   B．直流0.5A挡.

       C．直流2.5V挡.   D．欧姆挡。

10．如图33所示的电路中，闭合开关，灯、正常发光.由于电路出现故障，突然发现灯变亮，灯变暗，电流表的示数变小，根据分析，发生的故障可能是（   ）

（A）断路    （B）断路

（C）短路    （D）短路

图33

11.环保汽车将为2008年奥运会场馆服务。某辆以蓄电池为驱动能源的环保汽车，总质量。当它在水平路面上以v=36km/h的速度匀速行驶时，驱动电机的输入电流I=50A，电压U=300V。在此行驶状态下

（1）求驱动电机的输入功率；

（2）若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P_机，求汽车所受阻力与车重的比值（g取10m/s²）；

（3）设想改用太阳能电池给该车供电，其他条件不变，求所需的太阳能电池板的最小面积。

已知太阳辐射的总功率，太阳到地球的距离，太阳光传播到达地面的过程中大约有30%的能量损耗，该车所用太阳能电池的能量转化效率约为15%。

12．家用电热灭蚊器电热部分的主要器件是PCT元件，PCT元件是由钛酸钡等导体材料制成的电阻器，其电阻率ρ与温度t的关系如图34所示.由于这种特性，PCT元件具有发热、控温双重功能.对此，以下判断中正确的是（  ）

A.通电后，其电功率先增大后减小

B.通电后，其电功率先减小后增大

C.当其产生的热量与散发的热量相等时，温度保持在t₁或t₂不变

D.当其产生的热量与散发的热量相等时，温度保持在t₁至t₂间的某一值不变                                                                 图34

13．电热毯、电饭锅等是人们常用的电热式家用电器，他们一般具有加热和保温功能，其工作原理大致相同。图35①为某种电热式电器的简化电路图，主要远件有电阻丝R₁、R₂和自动开关S。

   （1）当自动开关 S闭合和断开时，用电器 分别处于什么状态？

（2）用电器由照明电路供电(U=220V )，设加热时用电器的电功率为400W，保温时用电器的电动功率为40W，则R₁和R₂分虽为多大？

图35

（3）若将图①中的自动开关S换成理想的晶体二极管D，如图35②所示，其它条件不变，求该用电器工作1小时消耗的电能。

14．如图36所示是一种悬球式加速度仪，它可以用来测定沿水平轨道运动的列车的加速度，m是一个金属球，它系在金属丝的下端，金属丝的上端悬挂在O点，AB是一根长为l的电阻丝，其阻值为R。金属丝与电阻丝接触良好，摩擦不计，电阻丝的中点C焊接一根导线。从O点引出一根导线，两线之间

接入一个电压表V（金属丝和导线电阻不计），图中虚

线OC与AB相垂直，且OC=h，电阻丝AB接在电压

为U的直流稳压电源上，整个装置固定在列车中使A

B沿着车前进的方向，列车静止时金属丝呈竖直方向，                图36

从电压表的读数变化可以测出加速度的大小。

   （1）当列车向右做匀加速运动时，试写出加速度a与电压表读数U的对应关系，以便重新刻制电压表表面使它成为直读加速度数值的加速度计。

   （2）为什么C点设置在电阻丝AB的中间？对电压表的选择应有什么特殊要求？                                          图36

15． 用以下器材测量一待测电阻的阻值。器材（代号）与规格如下：

电流表A₁（量程250mA，内阻r₁为5Ω）；

标准电流表A₂（量程300mA，内阻r₂约为5Ω）；

待测电阻R₁（阻值约为100Ω），滑动变阻器R₂（最大阻值10Ω）；

电源E（电动势约为10V，内阻约为1Ω），单刀单掷开关S，导线若干。

（1）要求方法简捷，并能测多组数据，画出实验电路原理图，并标明每个器材的代号。

（2）实验中，需要直接测量的物理量是         ，用测的量表示待测电阻R₁的阻值的计算公式是R₁=        。两端的电压为

16．测量电源B的电动势E及内阻r（E约为4.5V，r约为1.5Ω）

器材：量程3V的理想电压表V，量程0.5A的电流表A（具有一定内阻），固定电阻R=4Ω，滑线变阻器R′，电键K，导线若干.

①     画出实验电路原理图.图中各元件需用题目中给出的符号或字母标出.

②     实验中，当电流表读数为I₁时，电压表读数为U₁；当电流表读数为I₂时，电压表读数为U₂.则可以求出E=__________________，r=____________________.（用I₁、I₂、U₁、U₂及R表示）

17．一直流电压表，量程为1 V，内阻为1000Ω。现将一阻值为5000~7000Ω之间的固定电阻R₁与此电压表串联，以扩大电压表的量程。为求得扩大后量程的准确值，再给定一直流电源（电动势E为6~7 V，内阻可忽略不计），一阻值R₂=2000Ω的固定电阻，两个单刀开关S₁、S₂及若干导线。

（1）为达到上述目的，将图37连成一个完整的实验电路图。

                                                                    图37

（2）连线完成以后，当S₁与S₂均闭合时，电压表的示数为0.90 V；当S₁闭合，S₂断开时，电压表的示数为0.70 V。由此可以计算出改装后电压表的量程为   V，电源电动势为    V。
