1．如图所示是空间某一电场中的一条电场线，M、N是该电场线上的两点。下列说法中正确的是

A．该电场一定是匀强电场

    B．比较M、N两点的场强大小，一定有E_M>E_N

    C．比较同一个试探电荷在M、N两点受到的电场力，一定有如F_M<F_N

    D．比较电子在M、N两点的电势能，一定有E_M>E_N

2．图中虚线所示为静电场中的等势面l、2、3、4，相邻的等势面之间相等，其中等势面3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26eV和5eV．当这一点电荷运动到某一位置，其电势能变为一8eV时，它的动能应为

    A．8 eV         B．13 eV             C．20 eV         D．34 ev

3．下列说法正确的是

    A．电荷在电场中一定受到电场力    B．电荷在磁场中一定受到磁场力

    C．电流在磁场中一定受到磁场力    D．运动电荷在磁场中一定受到磁场力

4．一台电动机额定电压为220V，额定电流为4A，让这台电动机正常工作，则下列说法正确的是

    A．电动机对外做功的功率小于880W    B．电动机内发热的功率为880W

    C．电动机的内电阻为55             D．电动机的额定功率为880W

5．在静电场中，将一电子从A点移向B点，电场力做了正功，则

A．电场强度的方向―定是由A点指向B点  B．电场强度的方向一定由B点指向A点

C．电子在A点的电势能―定比在B点大    D．电子在B点的电势能一定比在A点大

6．两个电池1和2的电动势E₁>E₂，它们分别向同一电阻R供电，电阻R消耗的电功率相同，比较供电时电池1和2内部消耗的电功率P₁和P₂，电池的效率，和的大小，则有

    A．P_l>P₂，>        B．P_l>P₂，<

    C．P_l<P₂，>        D．P_l<P₂，<

7．在显像管的电子枪中，从炽热的金属丝不断放出的电子进入电压为u的加速电场，设其初速度为零，经加速后形成横截面积为S、电流为I的电子束。已知电子的电量为e、质量为m，则在刚射出加速电场时，一小段长为△L的电子束内电子个数是

A．    B．   C．    D．

8．如图所示，平行金属板A、B组成的电容器，充电后与静电计相连要使静电计指针张角    变大，下列措施可行的是

A．将A板向上移动                        B．将B板右移动

C．将A、B之间充满电介质                  D．将A板放走部分电荷

9．如图所示的电路中，电池的电动势为E，内阻为r，电路中的电阻R₁、R₂和R₃的阻值都相同。在电键S处于闭合状态下，若将电键S₁由位置1切换到位置2，则

  A．电压表的示数变大            B．电池内部消耗的功率变大

  C．电阻R，两端的电压变大       D．电池的效率变大

10．十九世纪二十年代，以塞贝克为代表的科学家已认识到：温度差会引起电流，安培考虑到地球自转造成了太阳照射后正面与背面的温度差，从而提出如下假设：地球磁场是由绕地球的环形电流引起的。则假设中的电流方向是

  A．由西向东垂直磁子午线    B．由东向西垂直磁子午线

  C．由南向北沿磁子午线      D．由赤道向两极沿磁子午线

11．如图所示，一长为L，质量为m,的直导线，通以电流强度为I的电流，用软导线系住，在空间加一匀强磁场B，平衡后导线与竖直方向夹角，则以下说法正确的是

  A．磁感应强度B有最大值mgsin／IL，方向沿绳向上

  B．磁感应强度B有最小值mgsin／IL，方向沿绳向上

  C．磁感应强度B有最小值mg／IL，方向竖直向下

  D．磁感应强度B没有极值

12．一根电缆埋藏在一堵南北走向的墙里，当在墙的东侧处放一指南针时，其指向刚好比原来旋转l80⁰，由此可以判定，这根电缆中电流的方向为

A．可能是向北    B．可能是向南   C．可能是竖直向下    D．可能是竖直向上

第Ⅱ卷（非选择题共52分）

13．用螺旋微器测量一矩形小零件的长和宽时，螺旋测微器上的示数如图（a）和图（b） 所示．图（a）的读数是______mm，图（b）的读数是__________mm.

14．小灯泡灯丝的电阻会随温度的升高而变大，某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

I／A

0

0.12

0.2l

0.29

0.34

0.38

0.42

0.45

0.47

0.49

0.50

U／V

0

0.20

0.40

0.60

0.80

1.00

1.20

1.40

1.60

1.80

2.00

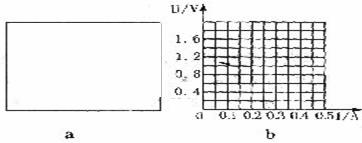

（1）在a图框中画出实验电路图．可用的器材有：电压表、电流表、滑动变阻器（变化范围0～10）、电源、小灯泡、开关、导线若干．

（2）在b图中画出小灯泡的U一I曲线；

（3）如果一电池的电动势是l．5 V，内阻是2.0，将本题中的小灯泡接在该电池两端。小灯泡的实际功率是多少?（简要写出求解过程；若需作图，可直接画在第（2）小题的方格图中）

15．（8分）如图所示，一带电量为q=一5×10^-3 C、质量为m=0.1kg的小物块处于一倾角为=37⁰的光滑绝缘斜面上，当整个装置处于一水平向左的匀强电场中时小物块恰处于静止。求：（g取l0m/s²）

（1）电场强度多大?

（2）若从某时刻开始，电场强度减小为原来的一半，物块滑距离L=1．5m时的速度?

16．（8分）一细棒处于磁感应强度为B的匀强磁感中，棒与磁场垂直，与水平方向夹角为，磁感线水平指向纸内，如图所示，棒上套一个可在其上滑动的带负电的小球C．小球质量为m，带电量为q，球与棒间动摩擦因数为，让小球从棒上端由静止下滑，求：

小球的最大速度。

17．（10分）如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 Cm。电源电动势E=24V，内电阻r=1，电阻R=15。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度V₀=4 m／s竖直向上射入板间。若小球带电量为q=,质量为m=2kg,不考虑空气阻力。那么

（1）滑动变阻器接入电路的阻值为多大时，小球恰能到达A板?

（2）此时，电源的输出功率是多大?（取g=10 m/s²）

18．（12分）如图所示真空中宽为d的区域内有强度为B的匀强磁场方向如图，质量m,带电一q的粒子以与CD成角的速度v₀垂直射入磁场中．

（1）要使粒子必能从EF射出则初速度v₀应满足什么条件?

（2）EF上有粒子射出的区域?
