1．利用速度传感器与计算机结合，可以自动作出物体运动的图像．某同学在一次实验中得到的运动小车的速度一时间图像如图所示，出此可以知道

      A．小车先做加速运动，后做减速运动

      B．小车运动的最大速度约为0．8m／s

      C．小车的最大位移是0．8m

      D．小车做曲线运动

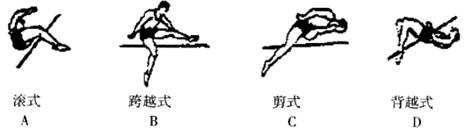

2．男子跳高比赛中，瑞典名将斯蒂芬・霍尔姆跳出了2米36的好成绩，超过了所有的对手。在2004年于德国举行的埃伯斯塔德国际跳高比赛中，霍尔姆曾经跳出过这一成绩，创造了该项目当年的世界最佳纪录。跳高运动员在下图所示的四种过杆姿势中，重心最能接近甚至低于横杆的是

3．伽俐略理想实验将可靠的事实和理论思维结合起来，能更深刻地反映自然规律，伽俐略的斜面实验程序如下：

      （1）减小第二个斜面的倾角，小球在这斜面上仍然要达到原来的高度。

      （2）两个斜面对接，让静止的小球沿一个斜面滚下，小球将滚上另一个斜面。

      （3）如果没有摩擦，小球将上升到释放时的高度。

  （4）继续减小第二个斜面的倾角，最后变成水平面，小球沿水平方向做持续的匀速运动。

      请按程序先后次序排列，并指出它究竟属于可靠的事实，还是通过思维过程的推论，下列选项正确的是（数字表示上述程序的号码）：

      A．事实2→事实1→推论3→推论4                B．事实2→推论1→推论3→推论4

      C．事实2→推论3→推论1→推论4                D．事实2→推论1→推论4→推论3

4．下列关于摩擦力对物体做功的说法，正确的是

      A．静摩擦力可能对物体做负功                   B．静摩擦力只能对物体做正功

      C．静摩擦力不可能对物体做功                   D．滑动摩擦力一定对物体做负功

5．如图所示，实线表示某电场中的电场线，M、N为电场中的两点，片E_M、E_N分别表示M、N两点的电场强度的大小，、分别表示M、N两点的电势的高低。则下列判断正确的是

      A．E_M>E_N                B．E_M=E_N                  C．>                D．=

6．一根长为L的轻杆下端固定一个质量为的小球，上端连在光滑水平轴上，轻杆可绕水平轴在竖直平面内运动（不计空气阻力）．当小球在最低点时给它一个水平初速度，小球刚好能做完整的圆周运动．若小球在最低点的初速度从逐渐增大，则下列判断正确的是

      A．小球能做完整的圆周运动，经过最高点的最小速度为

      B．小球在最高点对轻杆的作用力先减小后增大

      C．小球在最低点对轻杆的作用力先增大后减小

      D．小球在运动过程中所受合外力的方向始终指向圆心

7．如图所示，是一种通过测量电容器电容的变化来检测液面高低的仪器原理图，电容器的两个极分别用导线接到指示器上，指示器可显示出电容的大小。下列关于该仪器的说法中正确的是

      A．该仪器中电容器的电极分别是芯柱和导电液

      B．芯柱外套的绝缘管越厚，该电容器的电容越大

      C．如果指示器显示出电容增大了，则说明容器中的液面升高了

      D．如果指示器显示出电容减小，说明容器中的液面升高了

8．极光是由来自宇宙空间的高能带电粒子流进入地极附近的大气层后，由于地磁场的作用而产生的．如图所示，科学家发现并证实，这些高能带电粒子流向两极做螺旋运动，旋转半径不断减小．此运动形成的原因是

A．可能是洛伦兹力对粒子做负功，使其动能减小

B．可能是介质阻力对粒子做负功，使其动能减小

C．可能是粒子的带电量减小

      D．南北两极的磁感应强度较强

9．1930年美国天文学家汤博发现冥王星，当时错估了冥王星的质量，以为冥王星比地球还大，所以命名为大行星．然而，经过近30年的进一步观测，发现它的直径只有2300公里。比月球还要小．2006年8月24日晚在布拉格召开的国际天文学联合会（IAU）第26届大会上，来自各国天文界权威代表投票通过联合会决议，今后原来九大行星中的冥王星将不再位于“行星”之列，而属于矮行星，并提出了行星的新定义．行星新定义的两个关键：一是行星必须是围绕恒星运转的天体；二是行星的质量必须足够大，它自身的重力必须和表面力平衡使其形状呈圆球．一般来说，行星直径必须在800公里以上，质量必须在50亿亿吨以上．假如冥王星的轨道是一个圆形，则由以下几个条件能估测出其质量的是（其中万有引力常量为G）

      A．冥王星围绕太阳运转的周期和轨道半径

      B．冥王星围绕太阳运转的线速度和轨道半径

  C．冥王星的一个卫星查龙（charon）围绕冥王星在圆形轨道上转动的线速度和轨道半径

      D．冥王星的一个卫星查龙（charon）围绕冥王星在圆形轨道上转动的周期和轨道半径

10．一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20的电阻器连成一闭合电路，则它的路端电压是

      A．0．10V               B．0．20V               C．0．30V                 D．0．40V

11．唱卡拉OK用的话筒，内有传感器，其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号．下列说法正确的是

      A．该传感器是根据电流的磁效应工作的

      B．该传感器是根据电磁感应原理工作的

      C．膜片振动时，穿过金属线圈的磁通量不变

      D．膜片振动时，金属线圈中产生感应电动势

12．如图所示空间存在着竖直向上的匀强电场和垂直纸面向外的匀强磁场，一带电液滴从静止开始自沿曲线运动到点时速度为零，c是轨迹的最低点，以下说法中正确的是

      A．液滴带负电

      B．液滴在c点动能最大

      C．若液滴所受空气阻力不计，则机械能守恒

      D．液滴在c点机械能最大

第Ⅱ卷（非选择题  共52分）

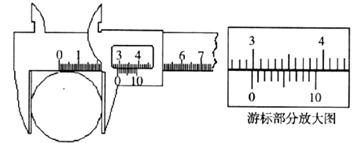

13．（5分）一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示。该工件的直径为__________毫米。

14．（7分）如图所示电路的三根导线中有一根是断的。电源、电阻器R₁、R₂及另外两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极，再将黑表笔分别连接在电阻器R₁的b端和R₂的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：___________。

      A．直流10V挡          B．直流0．5A挡        C．直流2．5V挡        D．欧姆挡

15．（7分）经检测汽车A的制动性能：以标准速度20m／s在平直公路上行使时，制动后40s停下来。现A在平直公路上以20m／s的速度行驶，发现前方180m处有一货车B以6m/s的速度同向匀速行使，司机立即制动，能否发生撞车事故?

16．（9分）质量为的飞机离开跑道后逐渐上升，起飞时速度的水平分量为，若飞机在此过程中速度的水平分量保持不变，同时受到重力和竖直向上的恒定升力（该升力由其他力的合力提供，不含重力）。今测得当飞机在水平方向的位移为2时，它的上升高度为。求：

      （1）飞机受到的升力大小为多少?

    （2）从起飞到上升至高度的过程中升力所做的功及在高度处飞机的动能分别为多少?

17．（11分）在开展研究性学习的过程中，某同学设计了一个利用线圈测量转轮转速的装置，如图所示，在轮子的边缘贴上小磁体，将小线圈靠近轮边放置，接上数据采集器和电脑（即DIS实验器材）．如果小线圈的面积为S，圈数为N匝，小磁体附近的磁感应强度最大值为B，回路的总电阻为R，实验发现，轮子转过角，小线圈的磁感应强度由最大值变为零。因此，他说“只要测得此时感应电流的平均值I，就可以测出转轮转速的大小”。请你运用所学的知识，通过计算对该同学的结论作出评价。

18．（13分）如图所示，固定的竖直光滑金属导轨间距为L，上端接有阻值为R的电阻，处在方向水平、垂直导轨平面向里的磁感应强度为B的匀强磁场中，质量为的导体棒与下端固定的竖直轻质弹簧相连且始终保持与导轨接触良好，导轨与导体棒的电阻均可忽略，弹簧的劲度系数为。初始时刻，弹簧恰好处于自然长度，使导体棒以初动能E_k沿导轨竖直向下运动，且导体棒在往复运动过程中，始终与导轨垂直。

    （1）求初始时刻导体棒所受安培力的大小F；

（2）导体棒往复运动一段时间后，最终将静止。设静止时弹簧的弹性势能为E_p，则从初始时刻到最终导体棒静止的过程中，电阻R上产生的焦耳热Q为多少?
