1．考生要将第Ⅱ卷的答案用钢笔或圆珠笔答在答卷指定的位置上，不要答在试题卷上．

2．答卷前将答卷上密封线内的项目填写清楚．

11．一个重10N的物体，在15N的水平拉力作用下，第一次在光滑水平面上移动0.5m拉力做功为　　　；第二次把物体放在动摩擦因数为0.2的粗糙水平面上移动0.5m，其它条件不变，各个力对物体做的总功为　　　　．

12．真空中固定一点电荷Q，在距离Q为r处放一试探电荷C，受到静电力的大小为0.6N，则该处电场强度大小为　　　N/C；若把该试探电荷放在距离Q为2r处，则受到的静电力大小为　　　N．

13．在研究点电荷＋Q产生的电场时，若取无限远处电势为零，则该电场中某点P的电势

　　　　　　0（填“>”、“<”或“=”）；－q在P点的电势能　　　0（填“>” 、“<”或“=”））

14．下图画出了用电压表、电流表测量导体电阻R的两种电路图，图中电压表的内阻为1k，电流表的内阻为0.1。若不考虑实验操作中的偶然误差，按甲电路进行实验，电阻R的测量值为87.5，则其真实值为　　　　．在给定的甲、乙两种电路中，　　（填“甲”或“乙”）电路的实验误差较小．

15．在测定金属丝的直径时，螺旋测微器的示数如下图所示。由图可知，该金属丝的直径d=　　　　mm．

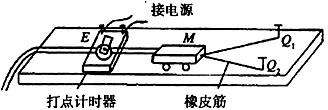

16．在做“探究功与物体速度变化关系”的实验时，某同学采用了下图所示的装置：橡皮筋穿过小车上的圆环，两端分别系在固定的铁钉Q₁和Q₂上，向后拉动小车使橡皮筋处于伸长状态，释放后，小车M在橡皮筋拉力的作用下，由静止开始带着穿过打点计时器的纸带沿木板运动．小车获得的速度可由打上点的纸带E测出，拉力做功的多少可通过橡皮筋的条数来改变（须保证拉力做的功与橡皮筋的条数成正比）．进行若干次实验后，就得到若干组功和速度的数据．下列有关此实验的操作及数据处理，正确的是　　（全选对的得4分；选对但不全的得2分；有选错或不答的得0分）．

       A．为了平衡摩擦力，实验中可以将长木板的左端适当垫高，使小车拉着穿过打点计时器的纸带自由下滑时做匀速运动

       B．每次实验中橡皮筋的规格要相同，拉伸的长度要相同

       C．可以通过改变小车的质量来改变拉力做功的数值

       D．通过打点计时器打下的纸带来测定小车加速过程中获得的最大速度

17．某课外学习小组想描绘标有“4V、2W”的小灯泡的U－I图象，除导线的开关外还备有以下器材可供选择：                                                 （　　）

       A．电流表（量程0.6A，内阻约为1）

       B．电流表（量程3.0A，内阻约为0.2）

       C．电压表（量程5.0V，内阻约为5k）

       D．电压表（量程15.0V，内阻约为15k）

       E．滑动变阻器（最大阻值为200，额定电流100mA）

       F．滑动变阻器（最大阻值为10，额定电流1.0A）

       G．电源（电压为6.0V）

（1）实验中所用的电流表应选　　　　；电压表应选　　　　；滑动变阻器应选　　　．（只需填器材前面的字母代号）

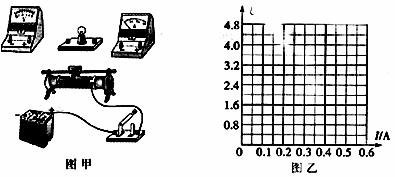

（2）将图甲中的实物连接成实验所需的电路（有两根导线已经接好）．

（3）经过正确的操作，测得的数据如下表：

1

2

3

4

5

6

7

8

9

10

11

U/V

0

0.4

0.8

1.2

1.6

2.0

2.4

2.8

3.2

3.6

4.0

I/A

0

0.12

0.22

0.30

0.36

0.40

0.43

0.46

0.48

0.49

0.50

　　请在图乙中描点画出小灯泡的U－I曲线．

18．（6分）如下图所示，电源电压U=9V，变阻器总电阻R＇=100，负载电阻R=50，P置于变阻器的中央位置，

求：（1）当S断开时，电压表示数；

（2）当S闭合时，通过负载电阻R的电流．

19．（6分）如下图所示，光滑斜面的倾角为，高为h，有一质量为m的物体从斜面顶端由静止开始滑到底端，

求：（1）物体在整个下滑过程中重力做功的平均功率；

（2）物体滑到底端时重力做功的瞬时功率．

20．（8分）如下图所示，用同种材料制成一个竖直平面内的轨道，AB段为圆弧，半径为R，BC段水平且长度为R，一小物块质量为m与轨道间动摩擦因数为．当它从轨道顶端A无初速下滑时，恰好运动到C点静止，

求：（1）物体在AB段克服摩擦力做的功．

（2）若选A点所在的水平面为零势能面，物体到达B点时的机械能．

21．（10分）两平行金属板A、B水平放置，两板间距d=4cm，板长L＝10cm，一个质量为m=5×10^－6kg的带电微粒，以m/s的水平初速度从两板间正中央射入，如下图所示，取m/s²．

（1）当两板间电压Ｖ时，微粒恰好不发生偏转，求微粒的电量和电性．

（2）要使微粒不打到金属板上，求两板间的电压的取值范围？
