22．（17 分）

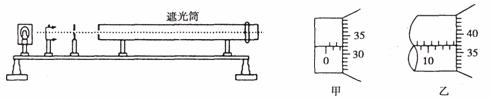

    I．（7分）现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在图所示的光具座上组装成双缝干涉装置，用以测量红光的波长．

   （1）将白光光源C放在光具座最左端，依次放置其他光学元件，从左至右，表示各光学元件的字母排列顺序应为C        A.

   （2）本实验的步骤有：①取下遮光筒右侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；③用米尺测量双缝到屏的距离；④用测量头（其读数方法同螺旋测微器）测量数条亮纹间的距离．在操作步骤②时还应注意

和               .

   （3）将测量头的分划板中心刻线与某亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图甲所示。然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时图乙手轮上的示数         mm，求得相邻亮纹的间距△x为

      mm．

   （4）已知双缝间距d为2.0×10^-4m，测得双缝到屏的距离L为0.700m，由计算式λ=        ，求得所测红光波长为       nm.

II．（10分）在做测量电源的电动势E和内电阻r的实验时，提供的器材是：待测电源一个，理想电压表一个（量程大于电源的电动势），电阻箱一个，开关一个，导线若干。

①请在虚线框中画出实验电路图。

②为使测量更加准确，多次改变电阻箱的阻值R，

设电压表相应的示数为U，以为纵坐标，画出的关系图线，该图线为一直线，如图所示。由图线可得到直线在纵轴的截距为m，斜率为k，则E=         ，r=             。

23．（16分）2008年初，我国南方一些地区遭受50年未遇的雪灾，致使道路交通严重受阻．有一辆载重卡车，没有安装ABS系统，也没有防滑链，正以某一速度沿正常的平直公路匀速行驶。进入冰雪路面后，交警提示司机必须以原速的一半行驶。司机发现，即使以原速的一半行驶，紧急刹车后的刹车距离仍然达到了正常路面紧急刹车距离的2倍．设轮胎与正常路面间的动摩擦因数为0.8，取，问：

  （1）轮胎与冰雪路面问的动摩擦因数为多少?

  （2）为保证安全，卡车在冰雪路面上的刹车距离不得超过8 m，则卡车在冰雪路面上的行驶速度最大不得超过多少?

24．（18分）如图所示，滑块的质量M=2kg，开始静止在水平面上的A点，滑块与水平面间的摩擦因数为μ=0.2，与A点相距S=2.25m的B点上方有一质量m=1.2kg的小球，小球被一长为l=0.5米的轻绳紧挂在O点而处于静止状态。现给滑块一瞬时冲量I=10N・S，让滑块沿水平面向右运动，此后与小球发生碰撞，碰后小球恰能在竖直平面内完成完整的圆周运动（g=10m/s²）。求：

   （1）滑块最终静止在距离A点多远处？

   （2）因滑块与小球碰撞而损失的机械能是多少？

25．（21分）如图所示，在以O为圆心，半径为R的圆形区域内，有一个水平方向的匀强磁场，磁场的磁感应强度大小为B，方向垂直纸面向外。竖直平行正对放置的两金属板A、K连在电压可调的电路中。S₁、S₂为A、K板上的两个小孔，且S₁、S₂和O在同一直线上，另有一水平放置的足够大的荧光屏D，O点与荧光屏的距离为h。比荷（电荷量与质量之比）为k的带正电的粒子由S₁进入电场后，通过S₂射入磁场中心，通过磁场后打在荧光屏D上．粒子进人电场的初速度及其所受重力均可忽略不计．

   （1）请分段描述粒子自S₁到荧光屏D的运动情况；

   （2）求粒子垂直打在荧光屏上P点时速度的大小；

   （3）移动变阻器滑片，使粒子打在荧光屏上的Q点，PQ= （如图所示），求此时A、K两极板间的电压.
