A．若A和B均未受到斜劈的挤压，则C一定处于静止状态

       B．若A和B均未受到斜劈的挤压，则C可能在沿斜面匀速下滑

       C．若只有A受到斜劈的挤压，则C一定在沿斜面加速下滑

       D．若只有B受到斜劈的挤压，则C一定在沿斜面减速下滑

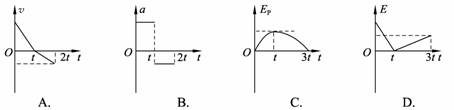

18．如图所示，一质量为m的滑块以初速度v₀自固定于地面的斜面底端A开始冲上斜面，到达某一高度后返回A，斜面与滑块之间有摩擦。下图分别表示滑块在斜面上运动的整个过程中速度v、加速度a、势能E_P和机械能E随时间的变化图线，可能正确的是

       （    ）

19．高血压已成为危害人类健康的一种常见病，现已查明，血管变细是其诱因之一。为研究这一问题，我们可做一些简化和假设：设血液通过一定长度的血管时受到的阻力f与血液流速v成正比，即f=kv（其中k与血管粗细无关），为维持血液匀速流动，在血管两端需要有一定的压强差。设血管内径为d时所需的压强差为Δp，若血管内径减为d′时，为了维持在相同时间内流过同样多的血液，压强差必须变为           （    ）

   A．        B．       C．   D．

20．我国未来将建立月球基地，并在绕月轨道上建造空间站。如图所示，关闭动力的航天飞机在月球引力作用下经椭圆轨道向月球靠近，并将与空间站在B处对接。已知空间站绕月轨道半径为r，周期为T，万有引力常量为G，下列说法中正确的是      （    ）

       A．图中航天飞机在飞向B处的过程中，月球引力做正功

       B．航天飞机在B处由椭圆轨道进入空间站轨道必须点火减速

       C．根据题中条件可以算出月球质量

       D．根据题中条件可以算出空间站受到月球引力的大小

21．如图所示，两条平行金属导轨竖直放置，其间有与导轨平面垂直的匀强磁场，金属棒ab沿导轨下滑，下滑过程中与导轨接触良好。金属棒、导轨、电流表A₁和理想变压器原线圈构成闭合回路。金属棒ab在沿导轨下滑的过程中，电流表A₁一直有示数，而电流表A₂在某时刻之后示数变成了零，以下说法正确的是        （    ）

A．电流表A₂示数等于零之前，金属棒必是变速运动

       B．电流表A₂示数等于零之后，金属棒必是变速运动

       C．电流表A₂示数等于零之前，金属棒必是匀速运动

       D．电流表A₂示数等于零之后，金属棒必是匀速运动

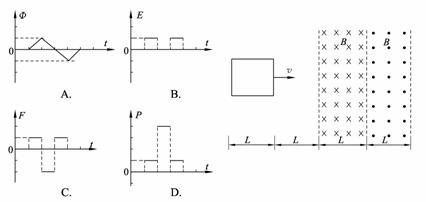

22．如图所示，两个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向里和向外，磁场宽度均为L，距磁场区域的左侧L处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直，现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定：电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时磁通量Φ的方向为正，外力F向右为正。则以下关于线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间变化的图象正确的是                                       （    ）

第Ⅱ卷（必做120分+选做32分，共152分）

【必做部分】

23．（12分）在一次课外实践活动中，某课题研究小组收集到数码相机、手机等电子产品中的一些旧电池以及从废旧收音机上拆下的电阻、电容、电感线圈等电子元件。现从这些材料中选取两个待测元件，一是电阻R₀（约为2 kΩ），二是手机中常用的锂电池（电动势E标称值为3．7 V，允许最大放电电流为100 mA）。在操作台上还准备了如下实验器材：

       A．电压表V（量程4 V，电阻RV约为4．0 kΩ）

       B．电流表A₁（量程100 mA，内阻很小）

       C．电流表A₂（量程2 mA，内阻很小）

       D．滑动变阻器R₁（0～2 kΩ，额定电流0．1 A）

       E．电阻箱R₂（0～999．9 Ω）

F．开关S一只，导线若干。

   （1）为了测定电阻R₀的阻值，小组的一位成员，设计了如图所示的电路原理图，所选取的相应器材（电源用待测的锂电池）均标在图上，其器材选取中有不妥之处，你认为应该怎样调整？

   （2）如果在实际操作过程中，发现滑动变阻器R₁、电压表V已损坏，请用余下的器材测量锂电池的电动势E和内阻r。

       ① 请你在方框中画出实验电路图（标注所用器材符号）；

       ② 该实验小组的同学在实验中取得多组数据，然后通过作出有关物理量的线性图象处理数据，求得电源电动势和内阻。请在虚线框内坐标中作出定性图像（要求标明两个坐标轴所表示的物理量，用符号表示）并写出与该线性图象对应的相关物理量间的函数关系式。

24．（16分）如图所示，AB为半径R=0．8 m的1/4光滑圆弧轨道，下端B恰与小车右端平滑对接。小车质量M=3 kg，车长L=2．06 m，车上表面距地面的高度h=0．2 m。现有一质量m=1 kg的小滑块，由轨道顶端无初速释放，滑到B端后冲上小车。已知地面光滑，滑块与小车上表面间的动摩擦因数μ=0．3，当车运行了1．5 s时，车被地面装置锁定。（g=10 m/s²）试求：

   （1）滑块到达B端时，轨道对它支持力的大小。

   （2）车被锁定时，车右端距轨道B端的距离。

   （3）从车开始运动到被锁定的过程中，滑块与车面间由于摩擦而产生的内能大小。

   （4）滑块落地点离车左端的水平距离。
