11．（9分）

   （1）一个两用表的电路如图所示，电流计G的量程 I g=0.001A，内阻R g =9900Ω, R₂=1.01Ω，

①若要当做电流表使用，双刀双掷电键应与     连接（选填“ab”或“cd”），其量程为   ；

②若要当做电压表使用，双刀双掷电键应与     连接（选填“ab”或“cd”），其量程为      ．

（2）斯密特触发器可以将连续变化的模拟信号转换为突变的数字信号，当加在它的输入端A的电势逐渐上升到 1.6V 时，输出端 Y 会突然从高电平跳到低电平0.2V，而当输入端电势下降到0.8V时，输出端Y会从低电平跳到高电平3.4V．

      ①斯密特触发器相当于一种“       ”门电路．

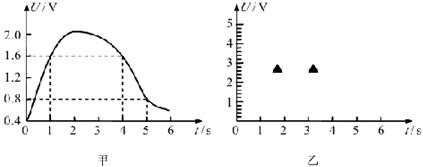

      ②现给出斯密特触发器输入端 A 的电势随时间的变化图线如图甲所示，试在图乙中画出输出端Y的电势随时间变化图线．

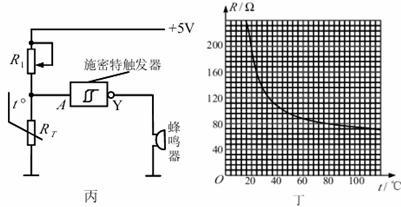

    ③如图丙是一个温度报警器的简电路图，R _T为热敏电阻，R ₁为可变电阻（最大阻值为1kΩ），蜂鸣器工作电压 3～5V。热敏电阻的阻值随温度变化如图所示，若要求热敏电阻在感测到 80℃时报警，则R ₁应调至        kΩ，若要求热敏电阻在感测到更高的温度时才报警，R ₁的阻值应       （选填“增大”、“ 减 小”或“不变”）．

12．选做题（请从 A、B 和 C 三小题中选定两小题作答，每题 l2 分，如都作答则按 A、B两小题评分．）

       A．（选修模块 3－3）（ 12 分）

   （1）分子甲固定，分子乙从无穷远处以动能E_K向分子甲运动，直到不能再靠近为止．其分子势能E _P随距离 r 变化如图所示，则两分子在逐渐靠近至 d的过程中，分子乙的动能（选填“先增大后减小”、“ 先减小后增大”或“保持不变”），在 d点时，两分子间的作用力为        （选填“引力”、“ 斥力”或“零”）．

   （2）如图所示为一定质量的某种理想气体由状态 A 经过状态 C 变为状态 B 的图像，下列说法正确的是                    （    ）

       A．该气体在状态 A 时的内能等于在状态 B 时的内能

       B．该气体在状态 A 时的内能等于在状态 C 时的内能

       C．该气体由状态 A 至状态B为吸热过程

D．该气体由状态 A 至状态C对外界所做的功大于从状态 C 至状态 B 对外界所做的功

   （3）如图所示的圆柱形容器内用活塞密封一定质量的理想气体，容器横截面积为 S，活塞质量为 m，大气压强为p ₀ ，重力加速度为 g，活塞处于静止状态．现对容器缓缓加热使容器内的气体温度升高 t℃，活塞无摩擦地缓慢向上移动了 h，在此过程中气体吸收的热量为 Q，问：

    ①被密封的气体对外界做了多少功? ②被密封的气体内能变化了多少?

       B．（选修模块 3－4）（12 分）

   （1）如图所示是光从介质 1 进入介质 2 的折射情况，根据光路图可知：两种介质相比较，介质 1 是     介质，介质 2 是       介质；光在介质中的波长1       2（选填“>”、  “=” 或 “<”）． 频率1     2 （选填“>”、“ = ” 或 “ < ”）．

（2）对相对论的基本认识，下列说法正确的是                                                   （    ）

       A．相对论认为：真空中的光速在不同惯性参照系中都是相同的

       B．爱因斯坦通过质能方程阐明质量就是能量

       C．在高速运动的飞船中的宇航员会发现飞船中的钟走得比地球上快

       D．我们发现竖直向上高速运动的球它往水平方向上变扁

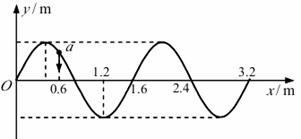

   （3）如图所示为 t  ₀时刻的一列简谐横波的部分波形图像。波的传播速度是 4.0m/s，在该时刻质点 a 的速度方向是向下的．求：

        ①质点a的振动周期多大?

②质点a再一次同到 t ₀ 时刻所处位置所需的时间．

       C．（选修模块 3－5）（ 12 分）

   （1）一个静止的铀核U （原子质量为 232.0372u）放出一个粒子（原子质量为4.0026u）后衰变成钍核Th （原子质量为 228.0287u）．

（ 已知：原子质量单位1u=1.67×10²⁷kg，1u 相当于 931MeV）

该过程的核衰变反应方程为     ；该核衰变反应过程中释放出的核能为    MeV．（保留两位有效数字）

（2）频率为_____的光子，具有的能量为_______h、动量为_______h/c ．将这个光子打在处于静止状态的电子上，光子将偏离原运动方向，这种现象称为光子的散射，下列关于光子散射的说法正确的是                           （    ）

       A．光子改变原来的运动方向，且传播速度变小

    B．光子由于在与电子碰撞中获得能量，因而频率增高

C．由于受到电子碰撞，散射后的光子波长大于入射光子的波长

D．由于受到电子碰撞，散射后的光子频率小于入射光子的频率

   （3）一个质量为 0.4kg 的小球 B 静止在光滑的水平面上，另一个质量为 0.2kg 的小球A，以3.0m/s 的水平速度从 C处出发做匀速直线运动，经过 ls 与B相撞，碰撞后A以 1.0m/s的速度反向弹回．请在坐标系上作出 A、B的位置 x 与时间 t 的关系图像（以 C 处位置坐标为零，A 球初始运动方向为 x 正方向）．

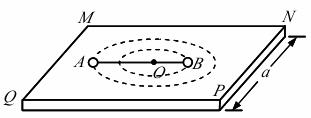

13．（14分）如图所示，一水平光滑、距地面高为h、边长为 a 的正方形 MNPQ 桌面上，用长为 L 的不可伸长的轻绳连接质量分别为m_A 、m_B 的 A、B 两小球．两小球在绳子拉力的作用下，绕绳子上的某点 O 以不同的线速度做匀速圆周运动，圆心O与桌面中心重合．已知  m_A 0.5kg， L 1.2m ，LAO0.8m， a 2.1m ，h1.25m ，A 球的速度大小v _A 0.4m/s，重力加速度g 取 10m/s²，求：

   （1）绳子上的拉力 F 以及 B 球的质量m _B；

   （2）若当绳子与 MN 平行时突然断开，则经过 1.5s 两球的距离；

   （3）两小球落至地面时，落点的距离．

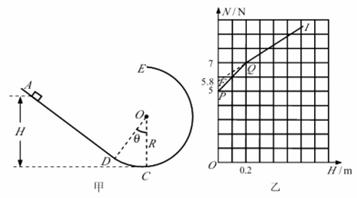

14．（16分）如图甲所示，一竖内的轨道由粗糙斜面 AD 和光滑圆轨道 DCE 组成，AD 与DCE 相切于D点，C 为圆轨道的最低点．将物块置于轨道ADC 上离地面高为 H处由静止下滑，用力传感器测出其经过 C 点时对轨道的压力 N，改变 H 的大小，可测

20090407 试题详情>>    （1）小物块的质量 m．    （2）圆轨道的半径及轨道 DC 所对圆心角（可用角度的三角函数值表示）．    （3）小物块与斜面 AD 间的动摩擦因数． 试题详情>> 15．（17分）如图所示，某一真空空间内充满着相互垂直的场强为 E 的匀强电场和磁感应强度为 B 的匀强磁场，且电场和磁场根据需要可同时存在或单独存在．在此空间中建立Oxyz 空间直角坐标系，且 xOy位于水平面， 试题详情>>    （1）若电场和磁场同时存在，且 B 和 E 的方向分别与 x 轴和 y 轴正方向相同时，有一电量为 q 的带电粒子（重力不计）由坐标原点 O 沿 z 轴正方向进入该区域后做匀速直线运动，则该粒子运动速度 v 为多大? 试题详情>>    （2）若有一电量为 q的带电粒子（重力不计）由坐标原点O沿 z 轴正方向以（1）问中的速度 v 进入该区域后，仅存在电场，且 E 的方向沿 y 轴正方向，当粒子运动方向与 z轴正方向的夹角满足tan=时，撤去电场．经过一段时间后仅加上磁场，且B的方向为 x 轴的负方向，粒子在以后的运动中正好能与 y 轴相切．问粒子在无电、磁场时的运动时间为仅受电场力作用时间的多少倍?    （3）若电场和磁场同时存在，且 B 和 E 的方向分别与 x 轴和 y 轴正方向相同时，有一质量为 m、带电量为q的带电小球在 yOz 平面内做匀速率运动，试判断该小球的运动性质并计算其运动速率． 试题详情>> 湖北省互联网违法和不良信息举报平台 网上有害信息举报专区 电信诈骗举报专区 涉历史虚无主义有害信息举报专区 涉企侵权举报专区 违法和不良信息举报电话：027-86699610 举报邮箱：58377363@163.com ICP备案序号: 沪ICP备07509807号-10 鄂公网安备42018502000812号 关闭
