14．用轻弹簧竖直悬挂的质量为m物体，静止时弹簧伸长量为L₀，现用该弹簧沿斜面方向拉住质量为2m的物体，系统静止时弹簧伸长量也为L₀，斜面倾角为30⁰，如图所示。则物体所受摩擦力                                    （    ）

A．等于零

B．大小为，方向沿斜面向下

C．大小为，方向沿斜面向上

D．大小为mg，方向沿斜面向上

15．如图所示，电感线圈L的直流电阻与灯泡B的电阻相同，电源的电动势为E，且E略小于灯泡的额定电压．则                                                                                     （    ）

       A．闭合开关的瞬间，由于L的自感作用，灯泡B可能被烧毁

       B．闭合开关的瞬间，即使有L的自感作用，B也不会被烧毁

       C．闭合开关一段时间后断开开关，灯泡B会比原来更亮一些后再熄灭

       D．闭合开关一段时间后断开开关，灯泡立即熄灭

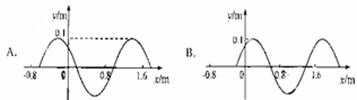

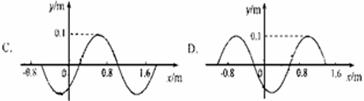

16．一列简谐横波沿x轴负向传播，波速v=4 m/s，已知坐标原点（x=0）处质点的振动图象如下图所示，在下列4幅图中能够正确表示t=0.15 s时刻波形的图是               （    ）

17．如图所示，圆O在匀强电场中，电场方向与圆O所在平面平行，带正电的粒子（不计重力）以相同的初动能沿着各个方向从A点进入圆形区域中，只在电场力作用下运动，从圆周上不同点离开圆形区域，其中从C点离开圆形区域的带电粒子的动能最大，图中O是圆心，AB是圆的直径，AC是与AB成a角的弦，则匀强电场的方向为 （    ）

       A．沿AB方向         B．沿AC方向         C．沿OC方向         D．沿BC方向

18．细绳拴一个质量为m的小球，小球将固定在墙上的弹簧压缩x，小球与弹簧不粘连．如下图所示，将细线烧断后                                                    （    ）

       A．小球立即做平抛运动

       B．小球的加速度立即为g

       C．小球离开弹簧后做匀变速运动

       D．小球落地过程中重力做功mgh

19．质量为1500 kg的汽车在平直的公路上运动，v-t图象如图所示。由此可求       （    ）

A．前25s内汽车的平均速度

       B．前10s内汽车的加速度

       C．前10s内汽车所受的阻力

       D．15-25s内合外力对汽车所做的功

20．如下图所示，从地面上A点发射一枚远程弹道导弹，在引力作用下，沿ACB椭圆轨道飞行击中地面目标B，C为轨道的远地点，距地面高度为h。已知地球半径为R，地球质量为M，引力常量为G。设距地面高度为h的圆轨道上卫星运动周期为T₀。则下列结论正确的是                                                                                       （    ）

A．导弹在C点的速度大于       B．导弹在C点的加速度等于

    C．导弹在C点的速度等于        D．导弹在C点的加速度小于

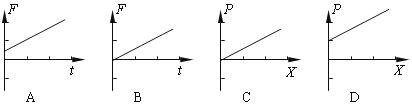

21．在光滑的水平桌面上（桌面未画出），有一边长为L的正方形线框，质量为m，同时空间有宽为L的匀强磁场B，方向竖直向下，现对线框施加一水平向右的力F，让线框向右匀加速通过磁场，在运动过程中，线框始终有一边与磁场的边界平行。如图取它刚进入磁场的时刻为计时起点与位移起点，速度亦为零。那么在线框通过磁场过程中，能定性表示力F与时间t的关系及线框中感应电流的瞬时功率与位移X的关系的是（以向右为正方向）

第II卷

本卷共10题，共174分

22．（18分）

（1）（8分）小华在竖直悬挂的弹簧下端加挂钩码，测量一轻弹簧的劲度系数，根据所测实验数据，在弹力F跟弹簧长度L关系的坐标系中描点如图所示．全过程未超过弹簧的弹性限度．

①请根据已描出的点作出F―L图象；

②由图象知弹簧的劲度系数K=_________N／m.

（2）（10分）有一个标有“12V、24W”的灯泡，为了测定它在不同电压下的实际功率和额定电压下的功率，需测定灯泡两端的电压和通过灯泡的电流，现有如下器材：

        A．直流电源15V（内阻可不计）

        B．直流电流表0~0.6A~3A（内阻0.5Ω、0.1Ω）

        C．直流电流表0~300mA（内阻约5Ω）

        D．直流电压表0~3V~15V（内阻约3kΩ、15kΩ）

        E．直流电压表0~25V（内阻约200kΩ）

        F．滑动变阻器10Ω、5A

        G．滑动变阻器1kΩ、3A

①实验台上已放置开关、导线若干及灯泡，为了完成实验需要从上述器材中再选用

         （用序号字母表示）。

②画出最合理的实验电路图。

③若测得灯丝电阻R随灯泡两端电压变化关系的图线如下图所示，由这条曲线可得出：正常发光条件下，灯丝消耗的电功率是         。

④ 如果灯丝电阻与（t+273）的大小成正比，其中t为灯丝摄氏温度值，室温t=27℃，则正常发光时灯丝的温度是         ℃。

23．（15分） 一物理课外活动小组曾做过下述实验：他们将长1.00m、直径为2.50cm的直管固定在高为1.25m的水平桌面上，然后在一端管口前下方、距管口水平距离2.50m的水平地面上安装弹射器，弹射器出口离地面的高度可不计，再通过调节弹射器的仰角及弹射弹丸的初速度，使直径为2.40cm的弹丸恰好水平射入管口。取g=10.0m/s²,弹丸空中飞行时空气阻力不计。求：

    （1）弹射器仰角θ及弹丸初速度v₀.

（2）若弹丸从直管的另一管口射出，落地点与另一管口的水平距离为0.50m，则弹丸在直管中运动时所受阻力是其重力的多少倍？

24．（17分）如图所示，细绳绕过轻滑轮连接着边长为L的正方形导线框A₁和物块A₂，线框A₁的电阻R，质量为M，物块A₂的质量为m（M＞m），两匀强磁场区域Ⅰ、Ⅱ的高度也为L，磁感应强度均为B，方向水平且与线框平面垂直。线框ab边距磁场边界高度为h。开始时各段绳都处于伸直状态，把它们由静止释放，ab边刚好穿过两磁场的分界线CC′进入磁场Ⅱ时线框做匀速运动，不计绳与滑轮间的摩擦。求：

（1）ab边刚进入Ⅰ时线框A₁的速度v₁的大小；

    （2）ab边进入磁场Ⅱ后线框A₁的速度v₂的大小为多少？

    （3）线框穿越I区域过程中，产生的焦耳热为多大？

25．（22分）如图所示，在竖直平面内放置一长为L的薄壁玻璃管，在玻璃管的a端放置一个直径比玻璃管直径略小的小球，小球带电荷量为－q、质量为m。玻璃管右边的空间存在着匀强电场与匀强磁场的复合场。匀强磁场方向垂直于纸面向外，磁感应强度为B；匀强电场方向竖直向下，电场强度大小为mg/q。电磁场的左边界与玻璃管平行，右边界足够远。玻璃管带着小球以水平速度v₀垂直于左边界向右运动，由于水平外力F的作用，玻璃管进入磁场后速度保持不变，经一段时间后小球从玻璃管b端滑出并能在竖直平面内自由运动，最后从左边界飞离电磁场。设运动过程中小球的电荷量保持不变，不计一切阻力。求：

    （1）小球从玻璃管b端滑出时速度的大小。

    （2）从玻璃管进入磁场至小球从b端滑出的过程中，外力F随时间t变化的关系。

    （3）通过计算画出小球离开玻璃管后的运动轨迹。
