13．如图所示为正点电荷Q产生电场的一条电场线，该电场线上有A、B、C三点，已知：AB=BC，则下列判断正确的是                                                                          （    ）

       A．某点电荷在B、C两点所受的库仑力大小之比等于1：4

       B．B、C两点处电场强度的大小之比不等于1：4

       C．AB两点之间的电势差等于BC两点之间的电势差

       D．AB两点之间的电势差大于BC两点之间的电势差

14．某同学为了研究超重和失重现象，将重为50N的物体带进竖直升降的电梯中，放置在压力传感器的水平载物面上。电梯由起动到停止的过程中，测得压力（F）―时间（t）变化的图象如图所示。设在t₁=3s和t₂=8s时电梯的速度分别为v₁和v₂，由此他做出判断（    ）

       A．电梯在上升，

       B．电梯在上升，

       C．电梯在下降，

       D．电梯在下降，

15．2008年12月1日我国成功发射的“遥感卫星四号”主要用于科学试验、国土资源普查、农作物估产和防灾减灾等领域，将对我国国民经济发展发挥积极作用。遥感卫星离地面的高度为几百千米。则该卫星的                     （    ）

       A．运行的周期大于24h                           B．运行的速度大于7.9km/s

       C．向心加速度一定小于9.8m/s²                             D．运行的角速度大于地球自转角速度

16．如下图所示为一块建筑用幕墙玻璃的剖面图，在其上建立直角坐标系xoy，设该玻璃的折射率沿y轴正方向发生变化，现有一单色光从原点O，以某一入射角由空气射入该玻璃内部，且单色光aa在玻璃内部的传播路径如图中实线所示，则玻璃的折射率沿y轴正方向发生变化的情况是                                                                      （    ）

A．折射率沿y轴正方向减小

       B．折射率沿y轴正方向先减小后增大

       C．折射率沿y轴正方向增大

       D．折射率沿y轴正方向先增大后减小

17．如下图所示，为一列横波在某一时刻的图象，在此时刻P的振动速度为v；经过0.2s，P的振动速度仍为v；再经过0.2s，P的振动方向改变，速度大小还是v。已知上述均是发生在一个周期内的振动，由此可以断定                       （    ）

       A．波向左传播，P质点的加速度正在减小

       B．波向右传播，Q质点比P质点先到达波峰

       C．波向左传播，波速可能为5m/s

       D．波向右传播，波速可能为10m/s

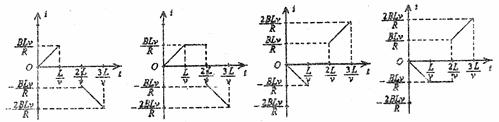

18．如下图所，有一方向垂直纸面向里，宽度为L的匀强磁场，磁感应强度为B。有一等腰三角形导线框abc，ab为2L，线框总电阻为R；现让导线框以速度v匀速向右穿过磁场，规定a→b→c→a的电流方向为正方向，则线框穿过磁场过程中，电流随时间的变化规律图像正确的是                                                             （    ）

                     A                                 B                             C                                 D

第Ⅱ卷

必考部分

第Ⅱ卷必考部分共9小题，共157分。

19．（18分）

（1）（4分）在探究影响单摆振动周期的因素实验中，小明用螺旋测微器测量摆球的直径，请你帮他读出下图螺旋测微器的读数为          mm。

（2）（14分）某小组探究“电池输出功率随外电阻变化的规律”，现备有供选器材：

A．量程是0―0.6A，内阻约为0.1的电流表

B．量程是0―3A，内阻约为0.02的电流表

C．量程是0―3V，内阻约为30k的电压表

D．量程是0―15V，内阻约为150k的电压表

E．阻值为0―1k，额定电流为0.1A的滑动变阻器

F．阻值为0―20，额定电流为2A的滑动变阻器

G．研究的干电池组E（电动势约3V，内阻约3）

H．开关一个，导线若干

①为使测得的外电阻值更准确，请你设计出实验电路图，并画在虚线方框内。

②为使测量结果尽量准确，电流表应选用            ，电压表应选用            ，滑动变阻器应选用            （均只填字母代号）。

③请在实物图中，用笔画线表示导线，将实验电路连接完整。在闭合开关前，应将滑动片置于            端。

④下列数据是某组同学测量出的实验数据表格，请完成表中空格的填空。

I（A）

U（V）

R（）

P（W）

0.60

0.84

1.40

0.50

0.48

1.20

2.50

0.58

0.37

1.56

4.22

0.28

1.92

6.86

0.54

0.19

2.28

12.00

0.43

0.10

2.64

0.26

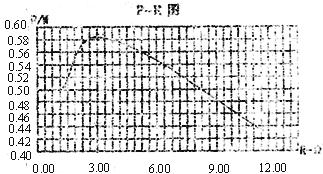

⑤根据上述数据，画出输出P―R图象，如图所示。请你分析图象写出两条研究结论：

I．                                ；

II．                                。

20．（15分）在2008年北京奥运会中郭晶晶获得女子个人3米板跳水冠军，其跳水的过程可简化为；运动员将跳板向下压到最低点C，跳板反弹将运动员上抛到最高点A，然后做自由落体运动，竖直落入水中。如果将运动员视为质点，且已知运动员的质量为m，重力加速度为g，AB间、BC间和B与水面间的竖直距离分别为h₁、h₂、h₃，如图所示，

试求：（1）运动员从A点下落到水面的时间和她入水时的速度大小；

（2）跳板反弹过程中对运动员所做的功W；

21．（19分）如下图所示，在真空中坐标xOy面的x>0区域内，有磁感应强度B=0.20T的匀强磁场，方向与xOy平面垂直向里。在x轴上的P（10，0）点处有一放射源，在xOy平面内向各个方向发射速率为v=1.0×10⁶m/s的带电粒子，粒子的质量为m=6.4×10^-27kg，粒子带电量为q=3.2×10^-19C，不计粒子的重力，

求（1）带电粒子在磁场中运动的轨道半径；

（2）y轴上能被带电粒子击中的最低和最高位置；

（3）打开y轴正向最远点的粒子。在磁场中运动的时间。

22．（20分）如下图所示，两条互相平行，且足够长的光滑金属导轨位于水平面内，导轨距离为L=0.2m，一端接有阻值为R=0.8的电阻，在x≥0的范围内有一竖直向下的匀强磁场，磁感强度B=1.0T，一质量为m=0.1kg，电阻值为r=0.2的金属杆垂直放置在导轨上，并以v₀=2m/s的初速度进入磁场，在安培力和一垂直于杆的水平外力F的共同作用下作匀变速直线运动，加速度大小恒为a=2m/s²、方向始终与初速度方向相反，杆与导轨的接触良好，且不计导轨的电阻。

试求：（1）刚进入磁场的时刻，电阻R两端的电压；

（2）电流为零时金属杆所处的位置；

（3）电流为最大值的一半时施加在金属杆上外力F的大小和方向。

选考部分

第28、29题为物理题，考生从两道物理题中各任选一题作答，若第28、29题都作答，则按第28题计分。

28．[物理――选修3―3]（本题共有两小题，每上题6分，共12分。每小题只有一个选项符合题意）

（1）下列几种与热现象有关的说法中，正确的是           。（填选项前的编号）

①布朗运动和扩散现象都是分子的运动

②热量不能由低湿物体传递到高温物体

③外界对物体做功，物体的内能必定增加

④一切与热现象有关的宏观过程都具有方向性

（2）有人设计了一种测温装置，其结构如下图所示，玻璃泡A内封有一定质量的气体，与玻璃泡A相连的细管B插在水银槽中（设B管的体积与A泡的体积相比可略去不计），管内水银面的高度x即可反映泡内气体的温度，即环境温度，并可由B管上的刻度直接读数。在标准大气压下对B管进行温度刻度（标准大气压相当于76cm水银柱的压强）。已知当温度t₁=27℃的刻度线,x₁=160cm。则t₂=0℃的刻度线在x为        （填选项前的编号）

①21.4cm           ②14.6cm      ③10.1cm     ④7.7cm

29．[物理――选修3―5]（本题共有两小题，每小题6分，共12分。每小题只有一个选项符合题意。）

（1）一群处于基态的氢原子，吸收某单色的光子后，向外辐射出三种不同频率的光子，其频率大小分别为、 、，对应的波长分别为、、，已知<<，则下列关系式中正确的是        。（填选项前的编号）

①=+      ②=+      ③=+       ④=+

（2）如下图所示，在光滑水平面上，有质量分别为2m和m的A、B两滑块，它们中间夹着一根处于压缩状态的轻质弹簧，由于被一根细绳拉着处于静止状态。当剪断细绳，在两滑块脱离弹簧之后，下述说法正确的是               。（填选项前的编号）

①两滑块的动能之比

②两滑块的动量大小之比

③两滑块的速度大小之比

④弹簧对两滑块做功之比
