1、在一块圆形的均匀薄电阻片上开一圆孔，按下图中（a）、（b）所示两方式沿着圆的直径接到同样的恒压电源上，则在同一时间内电阻片发热量的多少是（    ）

A．Q_a>Q_b       B．Q_a=Q_b      C．Q_a<Q_b      D．条件不足，无法确定

2、两金属板A、B相距为d，板间加上如图所示的电压 A板上O处有质量为m、电量为q的静止带电粒子（重力不计），在t=0时刻受板间电压U₀作用加速向B板运动。为使经时间t=T后粒子恰能回到O点，U_x跟U₀的大小关系是（    ）

A．U_x=U₀              B．U_x=2U₀         C．U_x=3U₀            D．U_x=4U₀

3、如图所示的电场线，可判定（    ）

A．该电场一定是匀强电场

B．A点的电势一定低于B点的电势

C．负电荷放在B点电势能比在A点时大

D．负电荷放在B点所受电场力方向向右

4、把一个电荷量为5×10^-8C的正电荷从电势为零的O点移到电场内的M点，外力克服电场力做功1.0×10^-6J,若把这个电荷从N点移到O点，电场力做功则为2.0×10^-6J,那么（    ）

A．M点的电势是-20V                                     B．N点的电势是40V

C．M,N两点的电势差为U_MN=+20V                D．M,N两点的电势差为U_MN=-60V

5、如图所示电路，电源电动势为E、内阻为r，接通电路后A、B、C三盏小灯都达到一定的亮度（但均未达到额定功率），当滑动变阻器的滑动头P向左滑动时，则（    ）

A．A灯变亮，B灯变暗             B．A灯和B灯都变暗

C．C灯和B灯都变亮               D．C灯变暗，A灯变亮

6、如图所示，a，b为两个固定的带等量正电荷的点电荷,O为ab连线的中点,虚线cd过O点且与ab互相垂直（cd<<ab）.负电荷q由c点从静止释放,如只受电场力作用,则下列关于此电荷运动的说法正确的是（      ）

A．从c到d速度一直增大                B．在cd间做往复运动,经O点时速度最大

C．从c到d加速度一直增大              D．从c到d做匀速直线运动

7、在下面关于电势和电势能的说法中，正确的是（    ）

A．电荷在电场中电势高的地方，具有的电势能较大

B．电荷在电场中电势高的地方，它的电荷量越大，所具有的电势能也越大

C．在正的点电荷的电场中的任一点，正电荷所具有的电势能一定大于负电荷所具有的电势能

D．在负的点电荷的电场中的任一点，正电荷所具有的电势能一定小于负电荷所具有的电势能

8、一带负电的小球从空中的a点运动到b点。受重力、空气阻力和电场力作用，重力对小球做功3.5J，小球克服空气阻力做功0.5J，电场力对小球做功1J，则（    ）

A．小球在a点的重力势能比在b点大3.5J

B．小球在a点的机械能比在b点少0.5J

C．小球在a点的电势能比在b点少1J

D．小球在a点的动能比在b点少4J

9、如图所示的电路中，电压表和电流表的读数分别为10V和0.1A，电流表的内阻为0.2Ω，那么待测电阻R_X的下列说法正确的是（    ）

A．R_X的测量值比真实值大                 B．R_X的测量值比真实值小

C．R_X的真实值为99.8Ω                     D．R_X的真实值为100.2Ω

10、如图所示的电路，将两个相同的电流表分别改装成A₁（0―3A）和A₂（0―0.6A）的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（     ）

A．A₁的指针半偏时，A₂的指针也半偏

B．A₁的指针还没半偏时，A₂的指针已经半偏

C．A₁的读数为1A时，A₂的读数为0.6A

D．A₁的读数为1A时，干路的电流I为1.2A

第Ⅱ卷（非选择题,共66分）

11、如下图所示，电阻R₁=6kΩ，R₂=4kΩ，两电压表示数均为35V，当两电压表位置对调后，V₁表示数为30V，V₂表示数为40V，则V₁表的内阻R_v1＝_______,V₂表的内阻R_v2＝__________.

12、如图所示，一个质量为m，电量为q的小球，以速度v₀从A点竖直向上进入水平向右，场强为E的匀强电场中，到B点时速度变为水平向右的v₀，则小球在这个运动过程中作__________运动（填“匀变速”或“非匀变速”），速度的最小值是__________.

13、“测定金属的电阻率”实验中，以下操作中错误的是___________.

A．用米尺量出金属丝的全长,算出其平均值

B．用螺旋测微器在金属丝三个不同部位各测量一次直径,算出其平均值

C．用伏安法测电阻时采用电流表内接线路,多次测量后算出平均值

D．实验中应保持金属丝的温度不变

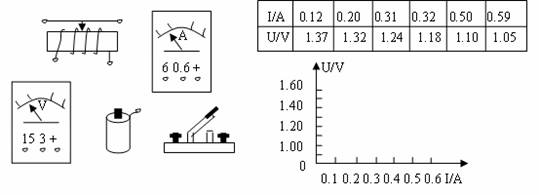

14、用电流表和电压表测一节干电池的电动势和内电阻，电流表是“0.6A,0.1Ω”,电压表是“3V,10kΩ”

（1）把下图中器材连成实验线路。（把答案写在答题卡上）

（2）一位同学记录的6组数据以上表格，根据这些数据在图中画出U-I图线，根据图线读出电动势E=______V,求出电池内电阻r=______Ω.

五、计算题（本题共2小题，第15题8分，第16题11分，第17题12分，第18题12分，共43分．要求写出必要的文字说明、方程式和演算步骤）

15、如图所示，两块相距为d，足够长的金属板平行竖直放置，两板间电压为U,长为L的细绳绝缘线一端拴质量为m的带电小球，另一端固定在左板上某点，小球静止时绝缘线与竖直方向夹角为θ。如突然将丝线剪断，问：

（1）小球将如何运动？

（2）小球经多长时间打到金属板上？

16、一个平行板电容器，电容为200pF，充电后两板间电压为100V，电容器带多少电荷量？断开电源后，将两板距离减半，两板间电压为多少？

17、如图所示,两块长3cm的平行金属板A,B相距1cm,并与300V直流电源的两极连接,U_A<U_B．如果在两板正中间有一电子（m=9.0×10^-31kg,e=-1.6×10^-19C）,沿着垂直于电场线方向以2.0×10⁷m/s的速度飞入,则

（1）电子能否穿过平行金属板?

（2）如果由A到B分布宽1cm的电子带通过此电场,能飞离电场的电子数占总数的百分之几?（不考虑电子间作用）

18、图中电源电动势E=12V,内电阻r=0.5Ω.将一盏额定电压为8V，额定功率为16W的灯泡与一只线圈电阻为0.5Ω的直流电动机并联后和电源相连，灯泡刚好正常发光，通电100min,问：

（1）电源提供的能量是多少？

（2）电流对灯泡和电动机所做的功各是多少？

（3）灯丝和电动机线圈产生的热量各是多少？

（4）电动机的效率为多少？
