B．运行的线速度大小为

      C．运行时的向心加速度大小为

       D．地球表面的重力加速度大小可表示为

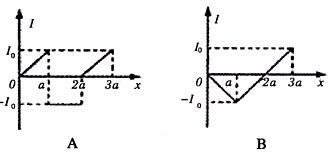

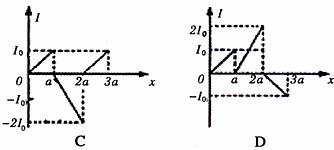

22．如下图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为a，一正三角形导线框ACD（高为a），从图示位置沿图示方向匀速穿过两磁场区域，则下图中感应电流I（以逆时针方向为电流的正方向）与线框移动距离x的关系图象正确的是                                                                   （    ）

第Ⅱ卷（必做120分+选做32分，共152分）

注意事项：

第Ⅱ卷共16个题。其中23―30题为必做部分，3l一38题为选做部分。考生必须从中选择2个物理、1个化学和1个生物题作答。不按规定选做者，阅卷时将根据所选科目题号的先后顺序只判前面的2个物理题、1个化学题和1个生物题，其他作答的题目答案无效。

【必做部分】

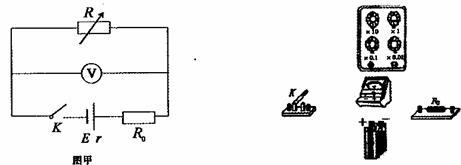

23．（12分）某研究性学习小组利用图甲所示电路测量电池的电动势E和内电阻r。由于该电池的内电阻r较小，因此在测量电路中接入了一阻值为2.00的定值电阻R₀。

   （1）请根据实验原理图，用笔画线表示导线，将下列实物连接成能够完成实验的电路。

   （2）实验时，闭合开关K，调整电阻箱R的阻值，读出电压表相应的示数，得到了如下数据（R和U，分别表示电阻箱读数和电压表读数）

R/

40.00

20.00

12.00

8.00

6.00

5.00

U/V

1.89

1.78

1.66

1.57

1.43

1.35

为了比较准确地得出实验结果，该小组的同学准备用图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是          。计算出与各组数据对应的该物理量数值（结果精确到0. 01）填在表格中，并在图乙所示的坐标系中作图。

   （3）根据作出的图象求得E=        V，r=

24．（15分）2008年北京奥运会上，我国女子跳马名将、著名的“程菲跳”创建者程菲由于在第二跳―“程菲跳”落地时失误而获铜牌，朝鲜选手洪云仲却依靠“程]菲跳”摘得金牌。在跳马运动中，运动员完成空中翻转的动作，能否平稳落地是一个得分的关键，为此．运动员下落着地时在脚接触地面后都有一个下蹲的过程，为的是减小地面对人的冲击力。若某运动员质量为m，重心离脚的高度为h（竖直站立），其做跳马运动时在空中翻转完成动作所用时间为t（运动员跳起后，达最高点时开始做翻转动作，脚触地时停止），脚触地后竖直下蹲的最大距离为s，空气阻力不计，重力加速度为g，求：

   （1）起跳后该运动员重心距地面的最大高度。

   （2）运动员落地时受到地面的竖直向上的平均作用力大小

25．（18分）如图，在x>0的空间中，存在沿x轴方向的匀强电场。电场强度E=10N/C；在x<0的空间中，存在垂直xy平面方向的匀强磁场．磁感应强度B=0.5T。一带负电的粒子（比荷q／m=160C/kg），在x=0.06m处的D点以v₀=8m／s的初速度沿y轴正方向开始运动，不计带电粒子的重力。求

   （1）带电粒子开始运动后第一次通过y轴时距O点的距离

   （2）带电粒子进入磁场后经多长时间返回电场

   （3）带电粒子在xy平面内做周期性运动的周期（保留两位有效数字）

【选做部分】

共8个题，考生从中选择2个物理题、1个化学题和1个生物题作答

36．（8分）【物理一选修3―3】

   （1）已知某物质摩尔质量为M，密度为ρ，阿伏加德罗常数为N_A，则该物质的分子质量为          ，单位体积内的分子数为                    。

   （2）如图所示，竖直放置的圆筒形注射器（气缸壁导热），活塞上端接有气压表，能够方便测出所封闭理想气体的压强。开始时，活塞处于静止状态，此时气体体积为30cm³，气压表读数为1.0×10⁵Pa。若用力向下推动活塞，使活塞缓慢向下移动一段距离，稳定后气压表读数为1.2×10⁵Pa。不计活塞与气缸内壁间的摩擦，环境温度保持不变。

①简要说明活塞移动过程中，被封闭气体的吸放热情况。

②求活塞移动后气体的体积

37．（8分）【物理-选修3-4】

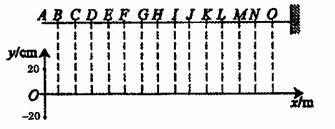

       如图所示，一根柔软的弹性绳子右端固定，左端自由，A、B、C、D……为绳上等距离间隔的点，相临点间间隔为50cm，现用手拉着绳子的端点A使其上下振动，若A点开始向上运动，经0.1秒第一次达到最大位移（最大位移为20cm），C点恰好开始振动，则

   （1）绳子形成的向右传播的横波速度为多大？

   （2）从A开始振动，经多长时间J点第一次向下达到最大位移？

   （3）画出当M点开始起振时的波形图象

38．（8分）【物理-选修3-5】

   （1）根据核反应方程，完成下列叙述：

        X粒子中含有        个中子，物理学家卢瑟福用该种粒子轰击氮核（N），发现了        ，写出该核反应方程：

   （2）一质量为M的航天器远离太阳和行星，正以速度在太空中飞行，某一时刻航天器接到加速的指令后，发动机瞬间向后喷出质量为m的气体，气体向后喷出的速度大小为，求加速后航天器的速度大小。（v₀、v₁均为相对同一参考系的速度）
