1．铅蓄电池的电动势为2V，这表示

A．静电力把1C的正电荷在电源内从负极移送到正极所做的功是2J

B．非静电力把1C的正电荷在电源内从负极移送到正极所做的功是2J

C．将电能转变成化学能的本领比一节干电池（电动势为1.5V）的大

D．将化学能转变成电能的本领比一节干电池（电动势为1.5V）的大

2．关于磁感应强度，以下说法正确的是

A．磁场中某点的磁感应强度的方向垂直于该点的磁场方向

B．磁场中某点的磁感应强度的方向即该点的磁场方向

C．磁场中某点的磁感应强度的方向即为该点小磁针静止时Ⅳ极所指的方向

D．根据公式，磁场中某点的磁感应强度跟都有关

3．交流发电机在工作时电动势为，若将发电机的转速减少一半，同时将线圈面积增加一倍，其它条件不变，则电动势变为

A．                                    B．

C．                                     D．

4．如下图所示，线圈A通过滑动变阻器和开关连接到电源上，线圈B连接到电流表上，线圈A插在B的里面，闭合开关S，则下列说法正确的是

A．线圈A在B中不动，电流表指针偏转

B．将线圈A从B中拔出后再插入B中，电流表指针发生偏转

C．移动滑动变阻器的滑片P时，电流表指针不发生偏转

D．开关断开瞬间，电流表指针不发生偏转

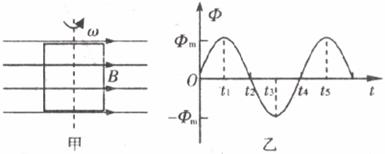

5．如下图甲所示，一个矩形线圈在匀强磁场中做匀速转动，穿过线圈的磁通量随时间变化的关系如图乙所示。下列说法正确的是

A．时刻线圈平面与中性面重合                   B．时刻线圈平面与中性面重合

C．是线圈中电流方向改变的时刻               D．是线圈中电流方向改变的时刻

6．如下图所示，和是两个相同的小电珠，L是一个自感系数较大的线圈，其直流电阻与R相同，都小于小电珠的电阻。开关S闭合后，两电珠均发光。则在开关S断开时

A．同时熄灭                                         B．同时闪亮一下再熄灭

C．闪亮一下再熄灭，立即熄灭                D．立即熄灭，闪亮一下再熄灭

7．如下图所示的电路中，电源的电动势E=10V，内阻不计，电阻，，则电容器C两端的电压

A．开关闭合后为6V                                      B．开关闭合后为10V

C．开关断开后为0V                                      D．开关断开后为10V

8．某处地磁场的磁感应强度大约是，一根长为1000m的电线，电流为10 A，则电线在该处可能受到的磁场力为

A．0                        B．0.3 N                         C．0.6 N                     D．0.9 N

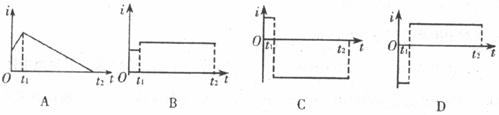

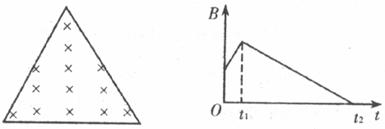

9．闭合的三角形线圈平面内，有垂直纸面向里的匀强磁场，取向里为正方向，磁感应强度B随时间变化的规律如下图所示。若取顺时针方向为正方向，则线圈中的感应电流随时间变化的图像应为

10．如下图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场。若第一次用0.4s时间拉出，外力所做的功为，通过导线截面的电量为；第二次用0.8s时间拉出，外力所做的功为，通过导线截面的电量为，则

A．            B．               C．                D．

第Ⅱ卷（非选择题       共60分）

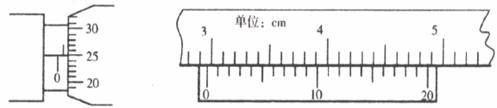

11．（6分）（1）用螺旋测微器测金属丝的直径时，示数如下左图所示，则该金属丝的直径为___________mm。

（2）游标卡尺的主尺最小分度为1mm，游标上有20个小的等分刻度。用它测量一工件的内径，如上右图所示，则该工件的内径为___________mm。

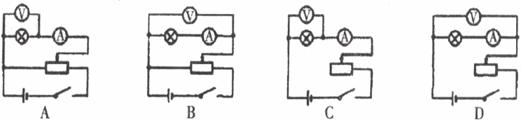

12．（4分）在测绘小灯泡的伏安特性曲线实验中，要求小灯泡两端的电压从零逐渐增大。所用器材都符合实验要求，其中：电压表（3 V，约3 k）、电流表（0―0.6A，约0.1），小灯泡（2.5V，1W）。实验应选用下图所示的___________电路。

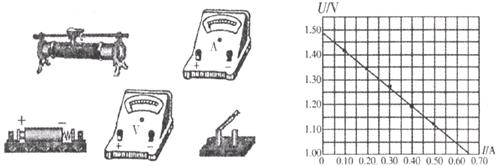

13．（7分）测量电源电动势和内电阻实验所用的器材如下图所示，所用的电流表和电压表的内阻分别约为0.1和1k。

（1）用实线表示导线，将图中器材连成实验用电路。

（2）一位同学根据在实验中记录的数据在上面右图中画出了图线，根据图线可读出被测电池的电动势E=___________V  求出内电阻___________。

14．（10分）如下图所示，面积为1m²的单匝线圈内充满垂直纸面向里的匀强磁场，磁感应强度B正以的变化率减小，线圈电阻，定值电阻，其余电阻不计。求：

（1）线圈中产生的感应电动势为多大？

（2）线圈中的电流为多大？方向是顺时针还是逆时针？

15．（10分）一个阻值为R的电阻，将它两端加的恒定直流电压时，消耗的电功率为P；将它接在图中理想变压器的副线圈两端时，消耗的电功率为4P。若该变压器的输入电压。不计电阻阻值随温度的变化，求该变压器

（1）副线圈两端电压的有效值；

（2）原、副线圈的匝数之比。

16．（11分）如下图所示，PQ是有界磁场的边界，在PQ的上方有垂直纸面向里的匀强磁场。一个电荷量为、质量为的带负电粒子以速度从等边三角形CDE的顶点E沿EC方向射入磁场，结果粒子经磁场后恰好又返回E点。已知等边三角形CDE的边长为，不计粒子重力。

（1）在图中用实线画出粒子从E点出发到再次回到E点的运动轨迹；

（2）求匀强磁场的磁感应强度B的大小；

（3）求粒子从E点出发到再次回到E点的运动时间。

17．（12分）如下图所示，两足够长平行光滑金属导轨竖直放置，下端接电阻，MN、PQ间有磁感应强度为的匀强磁场，一质量为、长为（等于导轨间距）的导体棒，在竖直向上的恒力作用下由静止开始从图示位置向上运动，棒进入磁场时加速度不为零，离开磁场上边界前已经做匀速直线运动。若棒与导轨始终保持良好的接触，棒及导轨电阻不计，不计空气阻力。

（1）简要回答棒在磁场中可能的运动情况；

（2）求棒在磁场中匀速运动的速度大小；

（3）若棒从静止到恰好做匀速运动时上升的高度为，求此过程中电阻上产生的热量为多少？
