11．（1）在验证机械能守恒定律的实验中，要验证的是重物重力势能的减少量等于重物动能的增加量。以下步骤仅是实验操作的一部分，请将必要的步骤挑选出来，并且按合理的顺序排列：              （填代号）。

       A．把打点计时器固定在铁架台上，并用导线把它和交流电电源连接起来

       B．用天平称出重物的质量

       C．把纸带的一段固定在重物上，另一端穿过打点计时器的限位孔，把重物提升到一定的高度

       D．用秒表测出重物下落的时间

       E．释放纸带

       F．重复几次，得到3-5条符合要求的纸带

       G．接通电源

12．某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有：

       A．电压表V：0-3-15V                             B．电流表A：0-0.6-3A；

       C．变阻器R₁（20Ω，1A）；                    D．变阻器R₂（1000Ω，0.1A）；

       E．电键S和导线若干。

   （1）实验中电流表应选出的量程为      ；电压表应选用的量程为        ；变阻器应选用         （标明变阻器代号）

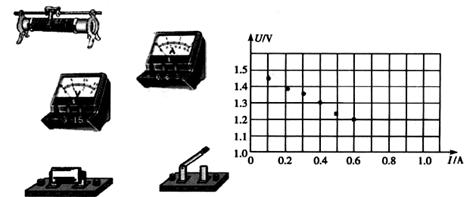

   （2）根据实验要求连接实物电路图；

   （3）实验测得的6组数据已在U―I图中标出，如图所示。请你根据数据点完成U―I图线，并由图线求出该电池的电动势E=    V，电阻r=         Ω。

13．某同学在一次“测定金属的电阻率”的实验中，用米尺测量金属丝的接入长度为l=0.720m，用螺旋测微器测量金属丝直径（刻度位置如图所示），用伏安法测出金属丝的电阻（阻值大约为5Ω），然后根据电阻定律计算出该金属材料的电阻率。在用伏安法测定金属丝的电阻时，除被测电阻丝之外，还有下列实验器材：

       A．直流电源：电动势约为3V，内阻很小；

       B．电流表A：量程0-0.6A，内阻约0.125Ω；

       C．电压表V：量程0-3V，内阻约3kΩ；

       D．滑动变阻器：最大阻值20Ω；

       E．开关、导线等。

   （1）从图中读出金属丝的直径为       mm；

   （2）根据所提供的材料，在如图所示的方框中画出测定金属丝电阻率的实验电路图；

   （3）若根据伏安法测出电阻丝的阻值为R_x=4.0Ω，则这种金属材料的电阻率为     Ω・m。（保留二位有效数字）。

14．（7分）如图所示，质量m=2.0kg的小滑块，由静止开始从倾角θ=30°的固定光滑斜面的顶端A滑至底端B，A点距离水平地面的高度h=5.0m，重力加速度g取10m/s²，求：

   （1）滑块由A滑到B经历的时间；

   （2）滑块由A滑到B的过程中重力的最大功率。

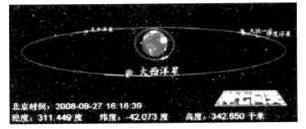

15．（8分）2008年9月我国成功发射“神舟七号”载人航天飞船。如图所示为“神舟七号”绕地球飞行时的电视直播画面。由图中显示的数据可知，飞船距地面的高度约为地球半径的。已知地球半径为R、地面附近的重力加速度为g，飞船、大西洋星、太平洋星和印度洋星绕地球的运动均可视为匀速圆周运动。

   （1）估算“神舟七号”飞船的轨运行的加速度的大小；

   （2）已知大西洋星距地面的高度约为地球半径的6倍，估算大西洋星运行的速率。

16．（9分）如图所示，一带电微粒质量m=2.0×10^-11kg、电荷量q=+1.0×10^-5C，从静止开始经电压为U₁=100V的电场加速后，水平进入两平行金属板间的偏转电场中，微粒射出电场时的偏转角θ=30°，并接着进入一个方向垂直纸面向里、宽度D=34.6cm的匀强磁场区域。已知偏转电场中金属板长L=20cm，两板间距d=17.3cm，重力忽略不计。求：

   （1）带电微粒进入偏转电场时的速率v₁；

   （2）偏转电场中两金属板间的电压U₂；

   （3）为使带电微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少为多大？

17．（9分）如图所示，在坐标xoy平面内存在B=2.0T的匀强磁场，OA与OCA为置于竖直平面内的光滑金属导轨，其中OCA满足曲线方程，C为导轨的最右端，导轨OA与OCA相交处的O点和A点分别接有体积可忽略的定值电阻R₁和R₂，其中R₁=4.0Ω，R₂=12Ω。现有一足够长、质量m=0.10kg的金属棒MN在竖直向上的外力F作用下，以v=3.0m/s的速度向上匀速运动，设棒与两导轨接触良好，除电阻R₁、R₂外其余电阻不计，g区10m/s²，求：

   （1）金属棒MN在导轨上运动时感应电流的最大值；

   （2）外力F的最大值；

   （3）金属棒MN滑过导轨OC段，整个回路中产生的热量。

18．（11分）如图所示，两物块A、B并排静置于高h=0.80m的光滑水平桌面上，物块的质量均为M=0.60kg。一颗质量m=0.10kg的子弹C以v₀=100m/s的水平速度从左面射入A，子弹射穿A后接入B并留在B中，此时A、B都没有离开桌面。已知物块A的长度为0.27m，A离开桌面后，落地点到桌边的水平距离s=2.0m。设子弹在物块A、B中穿行时受到的阻力保持不变，g取10m/s²。

   （1）物块A和物块B离开桌面时速度的大小分别是多少；

   （2）求子弹在物块B中穿行的距离；

   （3）为了使子弹在物块B中穿行时物块B未离开桌面，求物块B到桌边的最小距离。
