14．关于两个互成角度的匀变速直线运动的合运动，下面说法中正确的是(　  )

A. 合运动一定是匀变速直线运动         B. 合运动一定是曲线运动

C. 合运动可能是匀变速曲线运动          D. 合运动可能是变加速直线运动

15．通过研究发现原子处于基态和各激发态时具有的能量为 E_l ＝-13.6eV、E₂＝-3.4eV、  E₃＝-1.51eV、 E₄＝-0.85eV、E₅＝-0.54eV．若氢原子从第 4 能级跃迁到第 3 能级时，辐射的光子照射某种金属，刚好能发生光电效应．现有大量氢原子处于 n ＝ 5 的激发态，则它们在向低能级跃迁时所辐射的各种能量的光子中，可使这种金属发生光电效应的频率种类有(    )

A. 7种             B. 8种          C. 9种           D. 10种

16．一列横波沿x轴传播，图1是波上一质点P的振动图线。图2为这列横波在0.1s时刻的波形图。由此可以判断该波的传播速度和传播方向是（     ）

A. 1m/s ，沿x轴正方向传播　　　　　　　B. 1m/s ，沿x轴负方向传播

C.0.5m/s ，沿x轴正方向传播　　　　　　 D. 0.5m/s ，沿x轴负方向传播

17．图示为一理想变压器的电路图，图中S为单刀双掷开关，P为滑动变阻器R的滑动头，U_l为加在原线圈两端的交变电压，I₁为原线圈中的电流，则下列说法中正确的是（     ）

A. 若保持U₁及P的位置不变，S由a合到b时，I₁将增大

B. 若保持U₁及P的位置不变，S由b合到a时，R消耗的功率将增大

C. 若保持U₁不变，S接在a处，使P向上滑时，I₁将增大

D. 若保持P的位置不变，S接在a处，使U_l增大时，I₁将增大

18．如图是某金属在光的照射下，光电子最大初动能E _k与入射光频率v的关系图象，由图象可知 (     )

A. 该金属的逸出功等于E

B. 该金属的逸出功等于hv ₀

C. 若入射光的频率为2v ₀时，则产生的光电子的最大初动能为E

D. 若入射光的频率为v ₀/2时，则产生的光电子的最大初动能为E/2

19．如图所示，两束频率不同的光束 A 和 B 分别沿半径方向射人半圆形玻璃砖，出射光线都是 OP方向，下面说法正确的是(    )

A. 在玻璃中，B 光的传播速度比 A 光的大

B.  B光的光子能量比A 光的光子能量大

C. 光由玻璃射向空气发生全反射时，A 光的临界角比 B 光 的小

D. 用A光和B光做双缝干涉实验时，在其它条件相同的情况下，用A光得到的干涉条纹间距比B光的小

20．如图所示，一根长导线弯曲成“п”形，通以直流电I，正中间用绝缘线悬挂一金属环C，环与导线处于同一竖直平面内。在电流I增大的过程中，下列判断正确的是（    ）

A. 金属环中无感应电流产生

B. 金属环中有逆时针方向的感应电流

C. 悬挂金属环C的竖直线的拉力大于环的重力

D. 悬挂金属环C的竖直线的拉力小于环的重力

21．如图所示，长为L的绝缘细线一端固定于O点，另一端拴一质量为m、电荷量为+q的带电小球，系统处于竖直向上的匀强电场和匀强磁场中，已知磁感应强度为B，当小球在水平面内做圆周运动、且细线与竖直方向成q 角时，细线中恰好无拉力。如果突然撒去磁场，细线中拉力将变为（   ）

A.   　 B.                      C.     　D.

  第Ⅱ卷  非选择题（共174分）

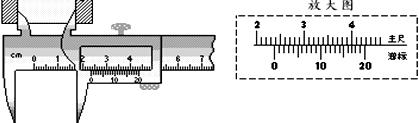

22．（17分）（1）游标卡尺的主尺最小分度为1mm，游标上有20个等分刻度，用它来测量一工件的槽的宽度，如图所示，则该工件的槽的宽度是_____  cm.

（2）某同学准备测定一只量程已知的电压表的内阻（约几千欧）。可供选择的器材如下：

A．待测电压表V（量程3V，内阻未知）

B．定值电阻R₀（阻值2KW，额定电流5mA）

C．直流电源E（电动势略小于3V，内阻不计）

D．单刀双掷开关

E．导线若干

① 请你帮该同学用题中所给的器材设计一个实验电路，将其画在答题卷的虚框中。

② 简要写出连好电路后的测量步骤：

a.________________________________________________；

b._________________________________________________。

③ 电压表内阻的表达式为____________

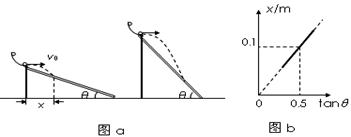

（3）如图a是研究小球从斜面顶端开始做平抛运动的实验装置，每次将小球从弧型轨道同一位置由静止释放，并逐渐改变斜面与水平地面之间的夹角q ，获得不同的射程x，最后作出了如图b所示的x¾-tanq 图象，g取10m/s²，则：

① 由图b可知，小球在斜面顶端水平抛出时的初速度v₀=          m/s

② 实验中发现q 超过60°后，小球将不会掉落在斜面上，则斜面的长度s=          m。

23．（17分）如图所示，粗糙斜面与光滑水平面通过半径可忽略的光滑小圆弧平滑连接，

斜面倾角，A、B是两个质量均为m=1kg的小滑块（可看作质点），C为左端附有

胶泥的质量不计的薄板，D为两端分别连接B和C的轻质弹簧。当滑块A置于斜面上且受

到大小F= 4N 、方向垂直斜面向下的恒力作用时，恰能向下匀速运动。现撤去F，让滑块A

从斜面上距斜面底端L=1m处由静止下滑。（g=10m/s²，sin37°=0.6，cos37°=0.8）

（1）求滑块A到达斜面底端时速度大小。

（2）滑块A与C接触后粘连在一起，求此后两滑块和弹簧构成的系统在相互作用过程中

弹簧的最大弹性势能。

24．（18分）如图，边长为m的正方形线圈abcd处在磁感强度为T的匀强磁场中，线框以离bc边距离也为L的转轴OO’ 以角速度 rad/s匀速转动，转动轴与磁场方向垂直且与线圈共面，线圈共N =220匝。

（1）求当线圈转至如图位置时，线圈中的感应电动势多大？

（2）若该交流电源为某学校的发电机，现用该电源通过升压后远距离传输电能，到教室附近用原、副线圈匝数比为10：1的变压器降压后仅对教室中的灯泡供电，已知各个教室中共有110个“220V，40W”的灯泡，这些灯泡同时正常发光，远距离输电线的总阻值为r=110Ω，其它导线及发电机的电阻忽略不计，则升压变压器的原、副线圈的匝数比应为多少？

（1）粒子从P运动到C所用的时间t；

（2）电场强度E的大小；

（3）粒子到达Q点时的动能E_k。
